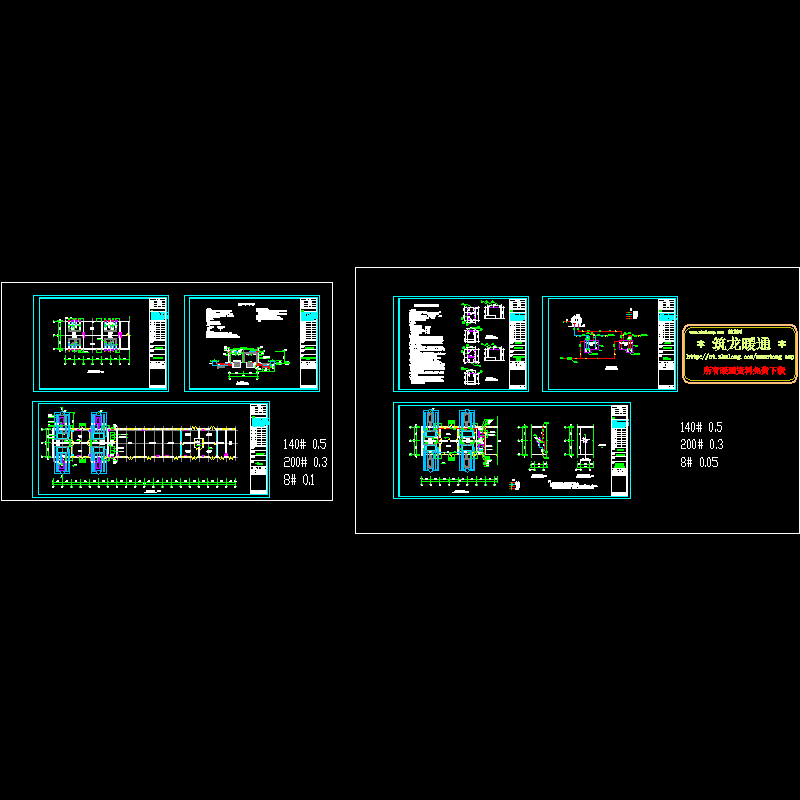

通风系统及划分：每个试验间设置四台排风机，排风机及排风管均设置在天花板上。每个试验室底部减震沟的四周设置送风口，室外新鲜空气由室外的通风井引入。实验室内发动机排出的烟气经缓冲沟内的排烟管排入消音坑后，再由排烟井排至室外。 　　冷却水系统设计：发动机和测功机的循环水由屋顶冷却塔的冷却水流至混水池后供给。冷却水回水经回水管道流入回水池，再由水泵打上冷却塔，经冷却后流入混水池。（混水池内的水可视温度需要混入一定比例的自来水。）混水池和回水池中多余的水，先通过油水分离池后，再排入下水道。
