6x3.5m中填土箱涵设计套图纸,涵洞设计,结构设计

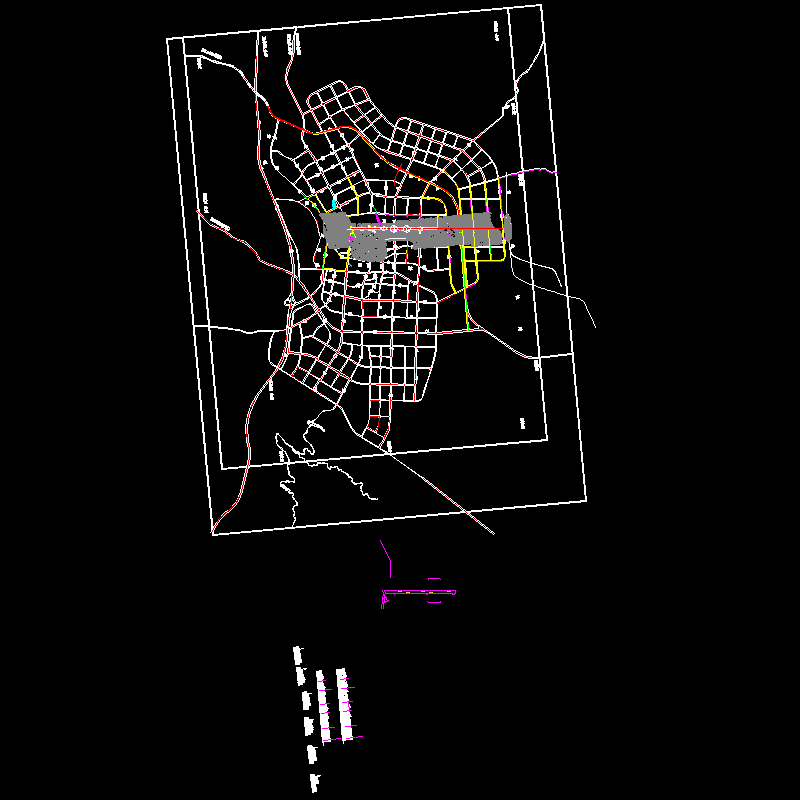

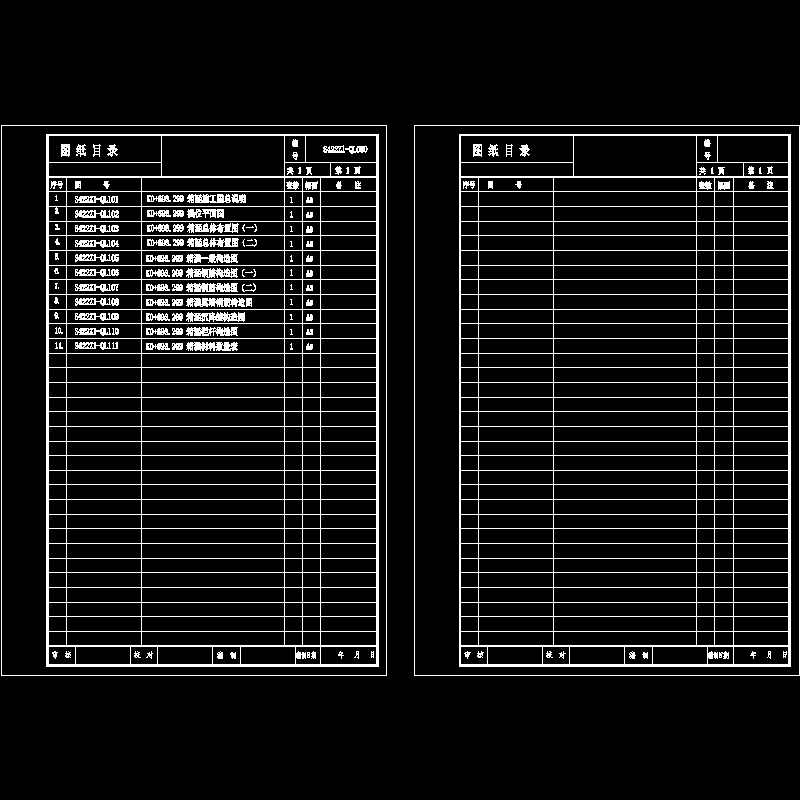

技术标准： 　　 1、设计荷载： 城-A级，人群荷载3.6KN/m ； 　　 2、设计基准期：100年； 　　 3、横断面布置：0.25m（栏杆） 3.75m(人行道) 5.5m(非机动车道) 2.0m(机非隔离带) 11.5m(机动车道) 3.0m(中央绿化带) 14.5m(机动车道) 2.0m(机非隔离带) 5.5m(非机动车道) 3.75m(人行道) 0.25m(栏杆)=52m； 　　 4、路面结构: 车行道为4cmAC-13 SBS改性沥青砼 5cm AC-20C型中粒式沥青砼 7cm AC-25C型粗粒式沥青砼 5%水泥稳定碎石 　　 人行道为5cm花岗岩火烧板(芝麻青) 3cm M10水泥砂浆卧底 5%水泥稳定碎石基层 　　...... 　　涵洞设计： 　　 1、 箱涵中心桩号K0 693.699,右偏角65°.箱涵总长57.4米，共分为10节。相邻节段间设置2cm沉降缝。 　　 2、材料: 　　 涵身及翼墙:C30砼; 　　 涵身基础垫层:30cm C25混凝土； 　　 普通钢筋：采用符合GB1499.1-2008国家标准的钢筋，除有特殊标明外，当钢筋直径Φ≥12时，采用热扎HRB335钢筋。 　　 3、结构设计 　　 顶、壁板厚40cm，底板厚40cm，净跨6.0m，净高3.5m，涵顶填土94.3~120.3cm，顶板与壁板之间设置0.6x0.2m倒角，底板与壁板之间设置0.6x0.2m倒角。 　共13张CAD设计图。
