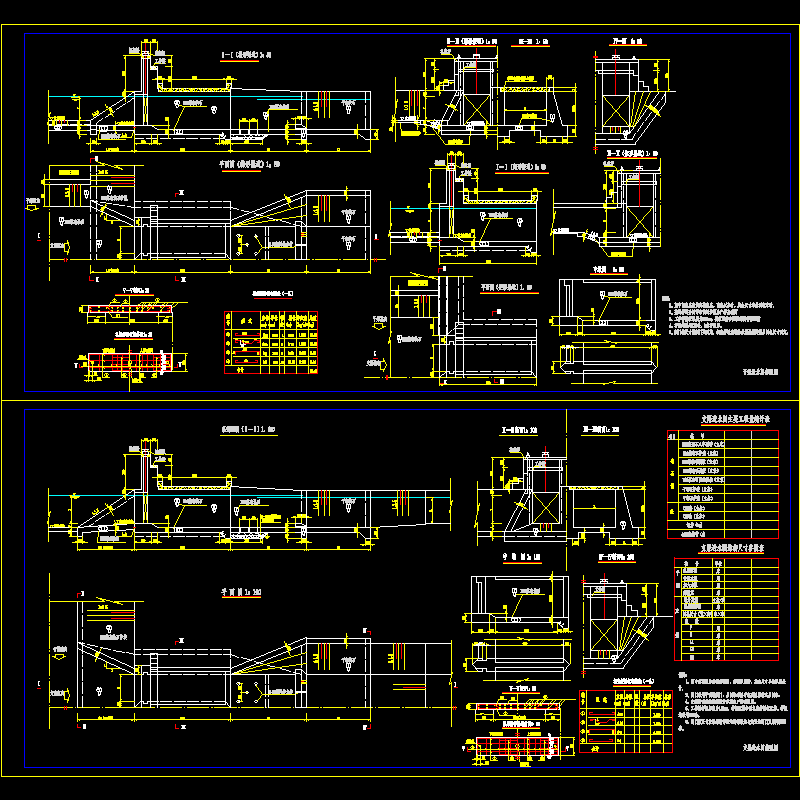

灌区泄水闸及进水闸初步设计图纸,干渠泄水闸套型图和支渠进水闸套型图

这份参考资料分别为干渠泄水闸套型图和支渠进水闸套型图。 　　说明：1、图中高程系为黄海高程系，高程以米计，其余尺寸单位以毫米计； 　　 2、交通桥部分的详细设计参照生产桥套型图 　　 3、工作桥桥板厚度为200mm，桥板配筋参照机架桥桥板配筋 　　 4、桥板均采用C20砼，h为桥板厚。 　　 5、闸门槽尺寸据闸门购而定；机架桥地脚螺栓位置根据购置启闭机尺寸而定。
