1x20m简支预应力空心板桥设计套图构造图及桥型布置图

附件详情

项目概要:
1.桥梁总体布置为单跨20m简支预应力空心板,桥梁右偏角80度;
2.上部结构:20m板高为0.95m,板宽1.24m
3.下部结构:桥台为重力式桥台,承台群桩基础,承台平面尺寸为5m×24.2m/cosθ(θ为桥台偏角),厚度为l.5m,承台基础为16根直径为100cm的钻孔桩。
......
技术标准:
1)道路等级:城市Ⅰ级次干道;设计荷载:城-A级荷载,3.4KPa人群荷载。
2)桥梁所在道路路幅宽度:全宽24.0m,由北向南横断面布置为:5.0m人行道与栏杆+14.0m车行道 +5.0m人行道与栏杆;
3)桥梁横纵坡:桥面机动车道横坡采用双向2.0%,人行道采用向道路内侧的横坡l.5%;桥梁纵坡为1.45%~-1.142%曲线内,半径3500m。
4)抗震标准:工程场地位于地震动峰值加速度0.05g区内;场地类别为Ⅳ类,场地地震设计特征周期值为O.65s,桥梁抗震设防分类为丁类,地震基本烈度为6度,抗震设计方法为C类,抗震设防措施为6度。
5)桥梁所处环境类别:上部结构Ⅱ类.下部基础Ⅱ类。
6)桥梁类别:小桥;
7)桥梁结构的设计基准期:100年。
8)桥梁结构的使用年限:50年。
......
,共37张CAD设计图。

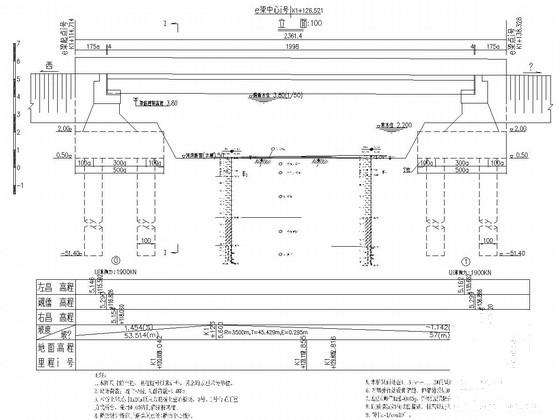

桥型布置图

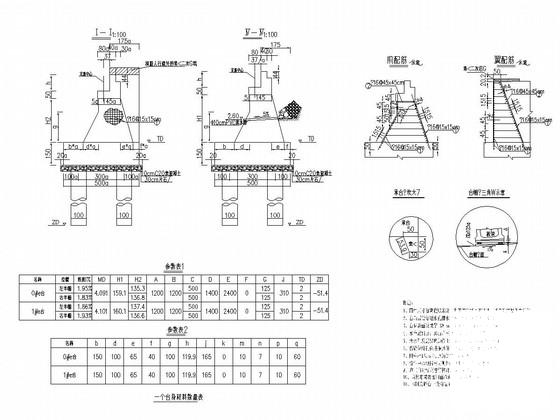

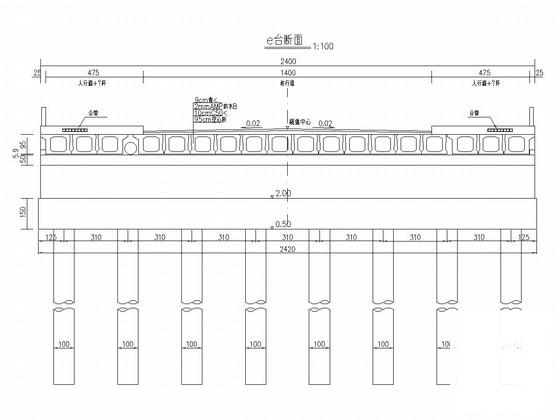

桥台一般构造图

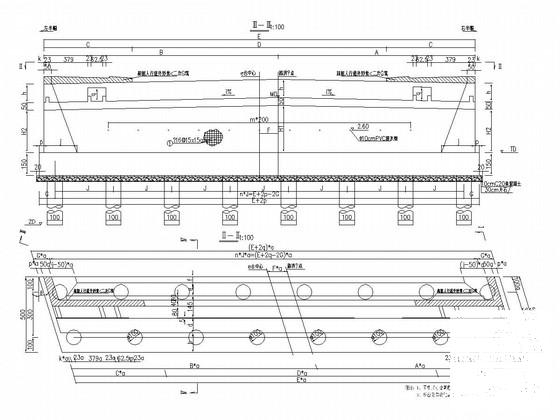

桥台一般构造图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 预应力空心板桥设计图 - 1
    预应力空心板桥设计图 - 1
  • 预应力空心板桥设计图 - 2
    预应力空心板桥设计图 - 2
  • 预应力空心板桥设计图 - 3
    预应力空心板桥设计图 - 3
  • 预应力空心板桥设计图 - 4
    预应力空心板桥设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
