双薄壁墩连续刚构桥下部结构施工图纸

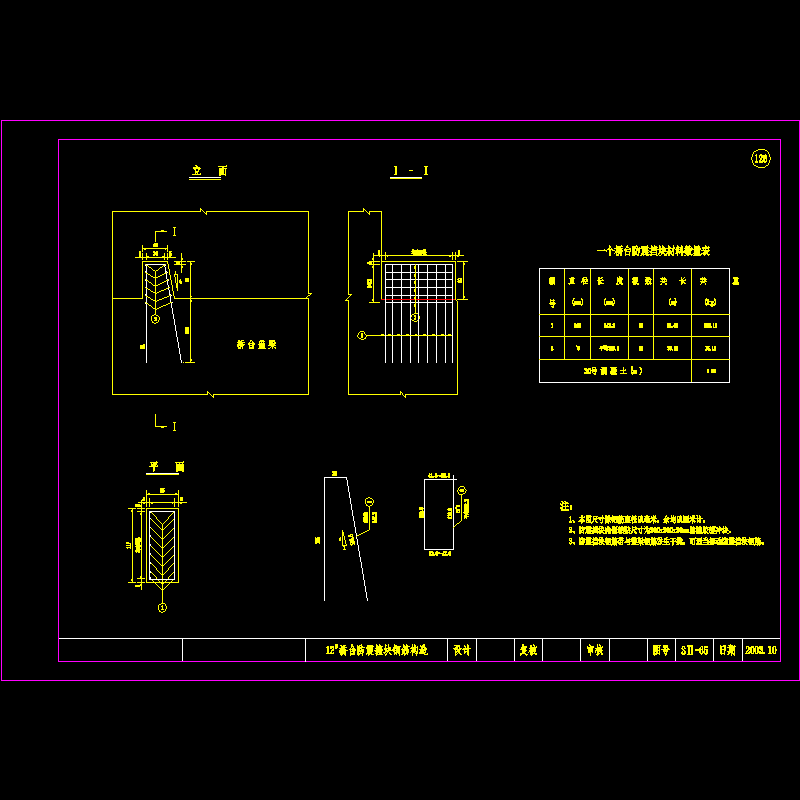

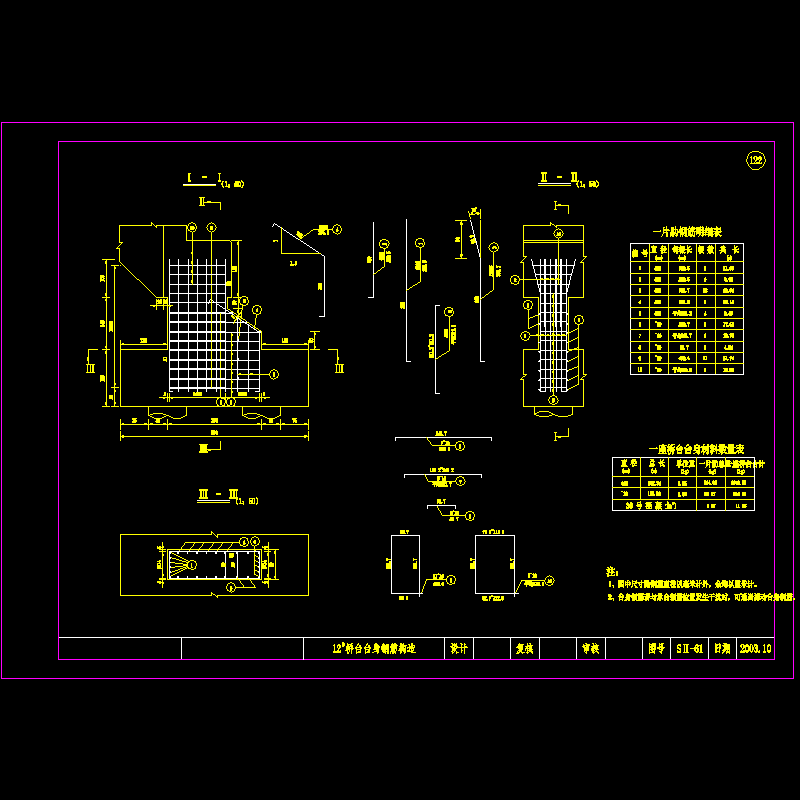

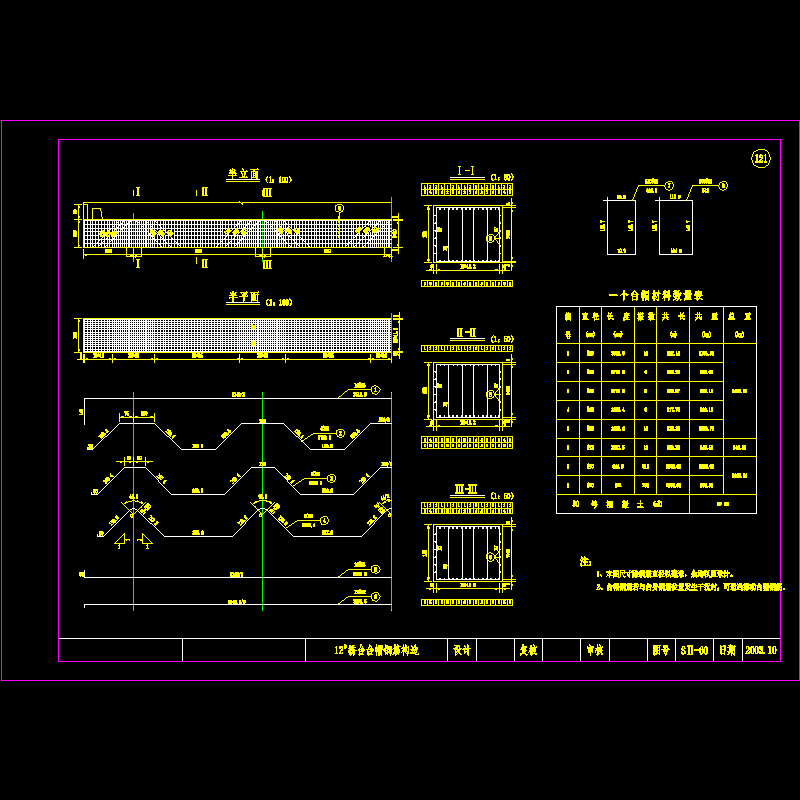

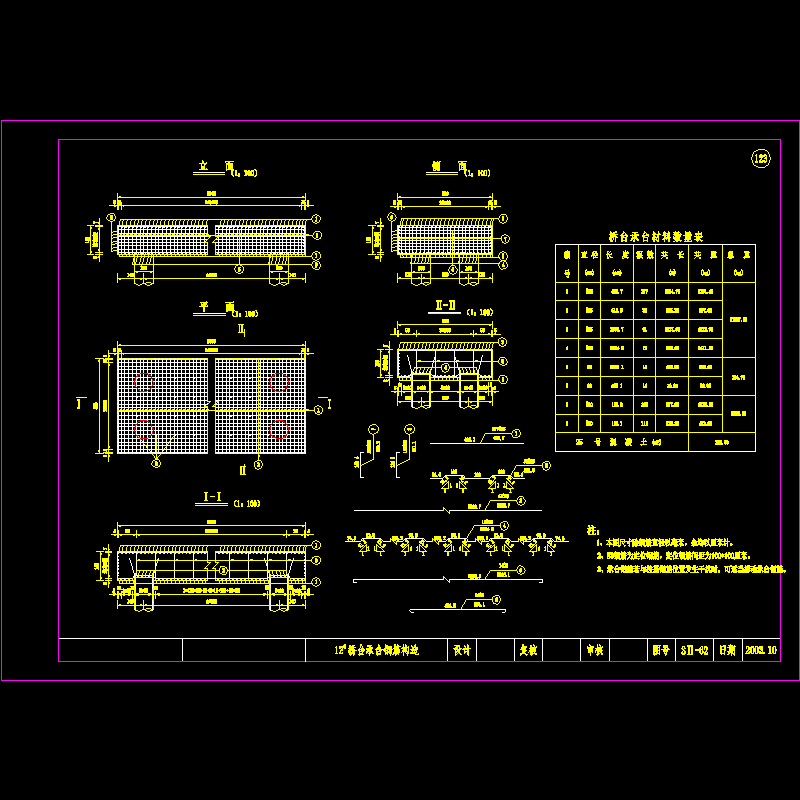

桥梁概况： 　　 桥梁孔跨布置为4×30 30米，全长726米，主孔为七孔双薄壁墩的连续刚构桥，引桥采用30米箱形简支变连续的梁。 　　...... 　　上部构造： 　　 桥梁上部构造为预应力混凝土变截面连续刚构，桥梁全宽32.5米，由左右相连的两个单箱单室截面组成。 　　...... 　　下部构造： 　　 桥墩墩身左右幅分离布置，主墩截面形式为双肢薄壁截面，壁厚0.8米，净距3.0米；承台为3.5米厚的整体式矩形承台，下设三排共21根1.5米直径的基桩深达65米。全桥均按摩擦桩计。 　　...... 　　设计于2003年，共包含CAD设计图37张。
