2层3.6万平商业中心电气施工图纸
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：36724.59平方米
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
节点大样：其它
-
负荷等级：一级,三级
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：河南
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
-
弱电设计：火灾自动报警系统,视频监控系统,通信系统,其它
该附件为3.6万平商业中心
电气施工图
。
概况：
该项目为河南郑州某商业中心。本子项为4#商业楼。为多层公共建筑，地上2层。总建筑面积36724.59平方米。1~2层均为商业。结构类型为框架结构。
设计范围：
220/380V配电系统设计
照明系统设计
火灾自动报警及消防联动控制系统
电信系统
视频监控系统
接地系统设计
建筑物防雷系统
部分图纸摘录：

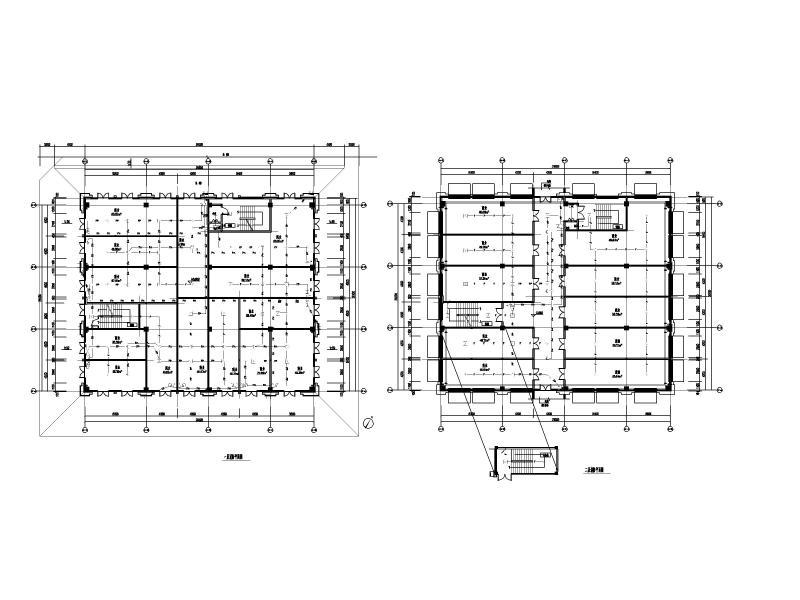

照明平面图

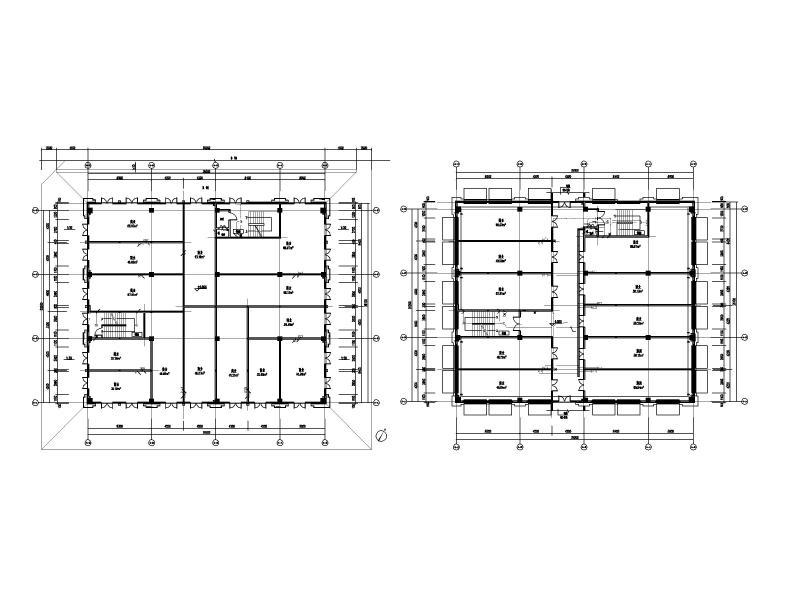

消防平面图

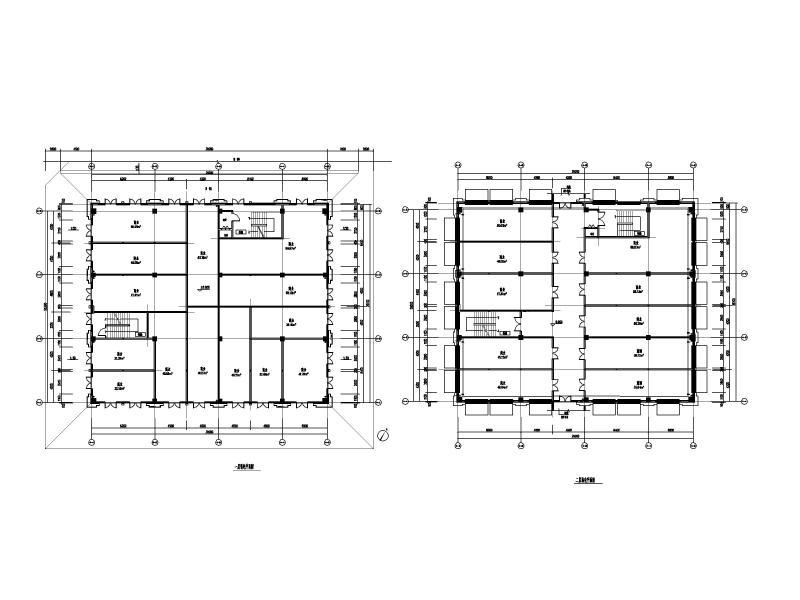

弱电平面图

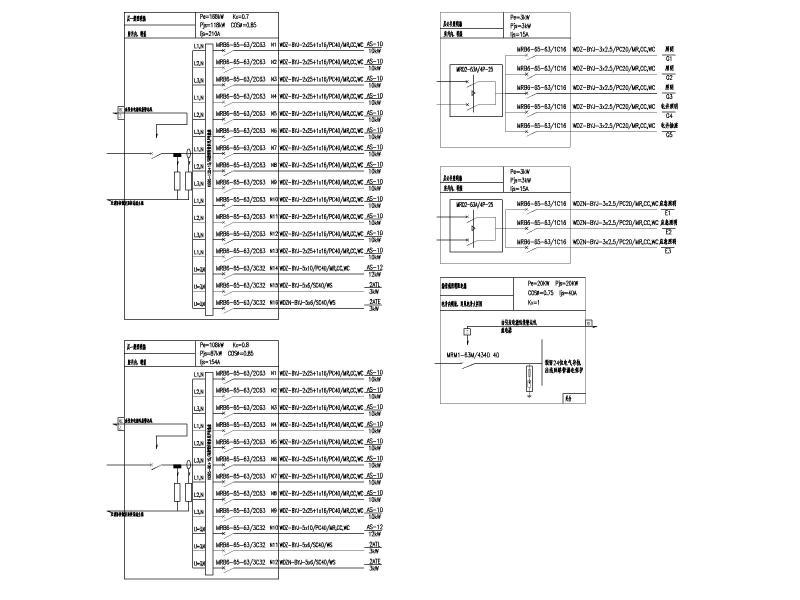

配电系统图

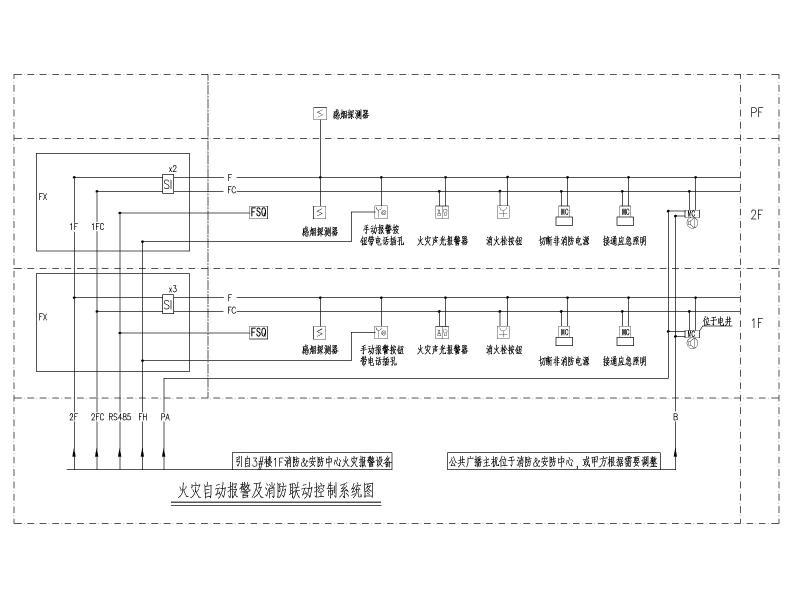

火灾自动报警及消防联动控制系统图
视频监控系统图 电信系统图
户多媒体布线箱RDX
