5层招待所给排水CAD施工图纸.dwg

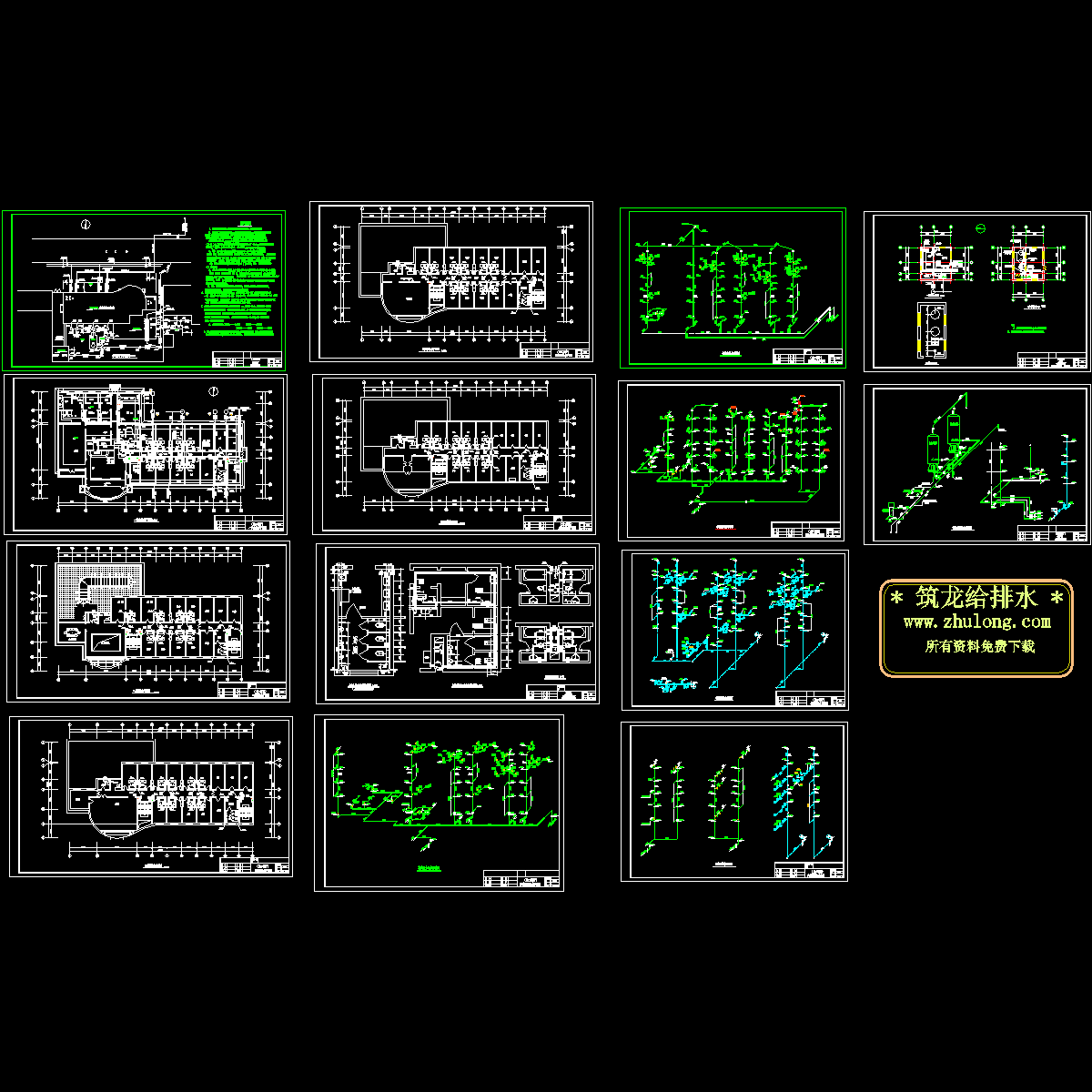

图纸为某五层招待所给排水施工图，给水:由ZX路上铺设的DN200mm洗刷水管路上引出DN100mm给水管供招待所消防及便器冲洗用水,另引出DN40给水管供公寓便器冲洗用水。由ZF路上DN200给水管路上引出DN100给水管,在此新设DN100 给水管路引出DN50给水管供公寓生活用水，另引出DN80给水管供招待所生活用水。管材室外DN80.DN100 室内采用镀锌钢管.室外水表井公寓洗刷水管，采用给水铸铁管，DN40、DN50采用镀锌钢管。
