百货桥加固维修结构施工图纸.dwg

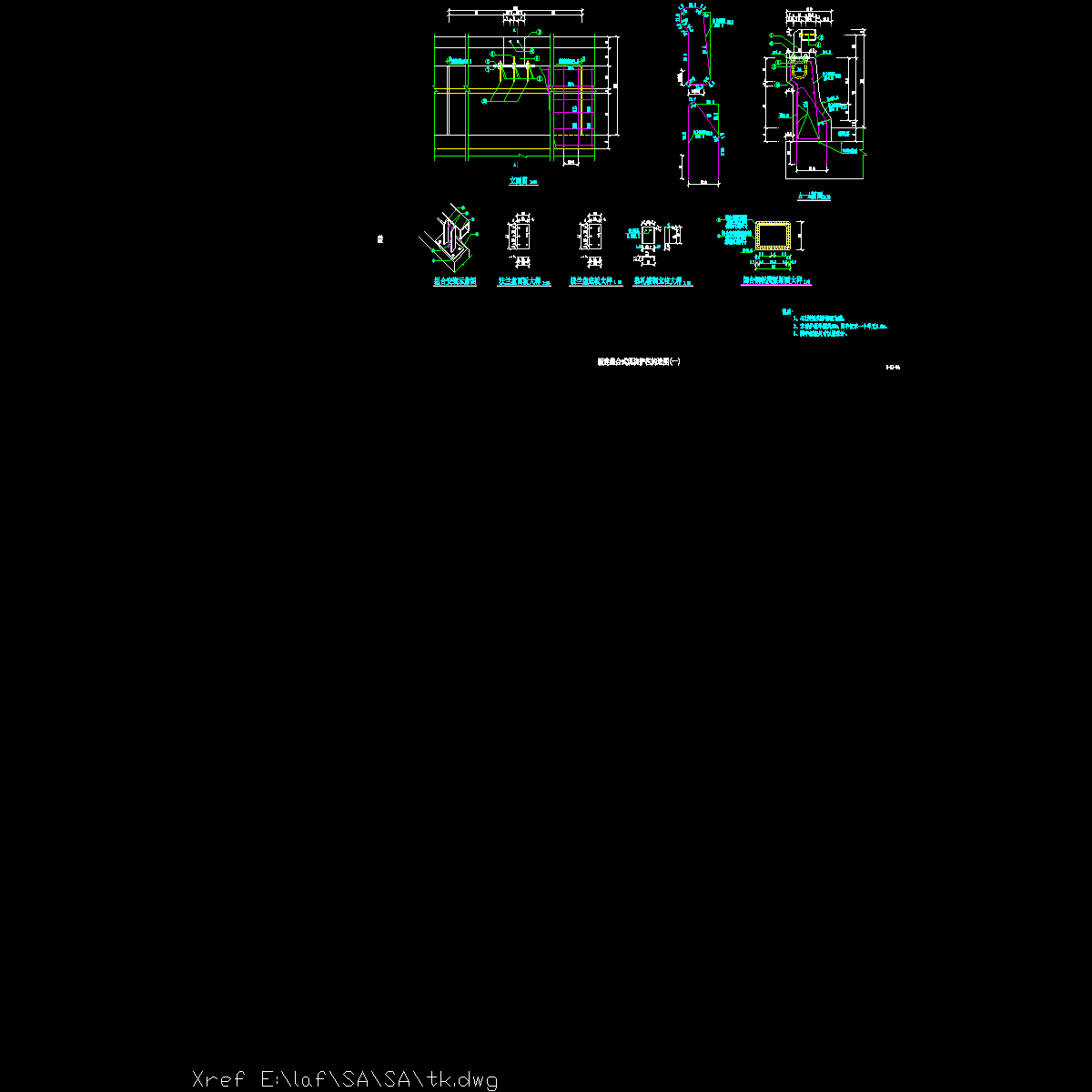

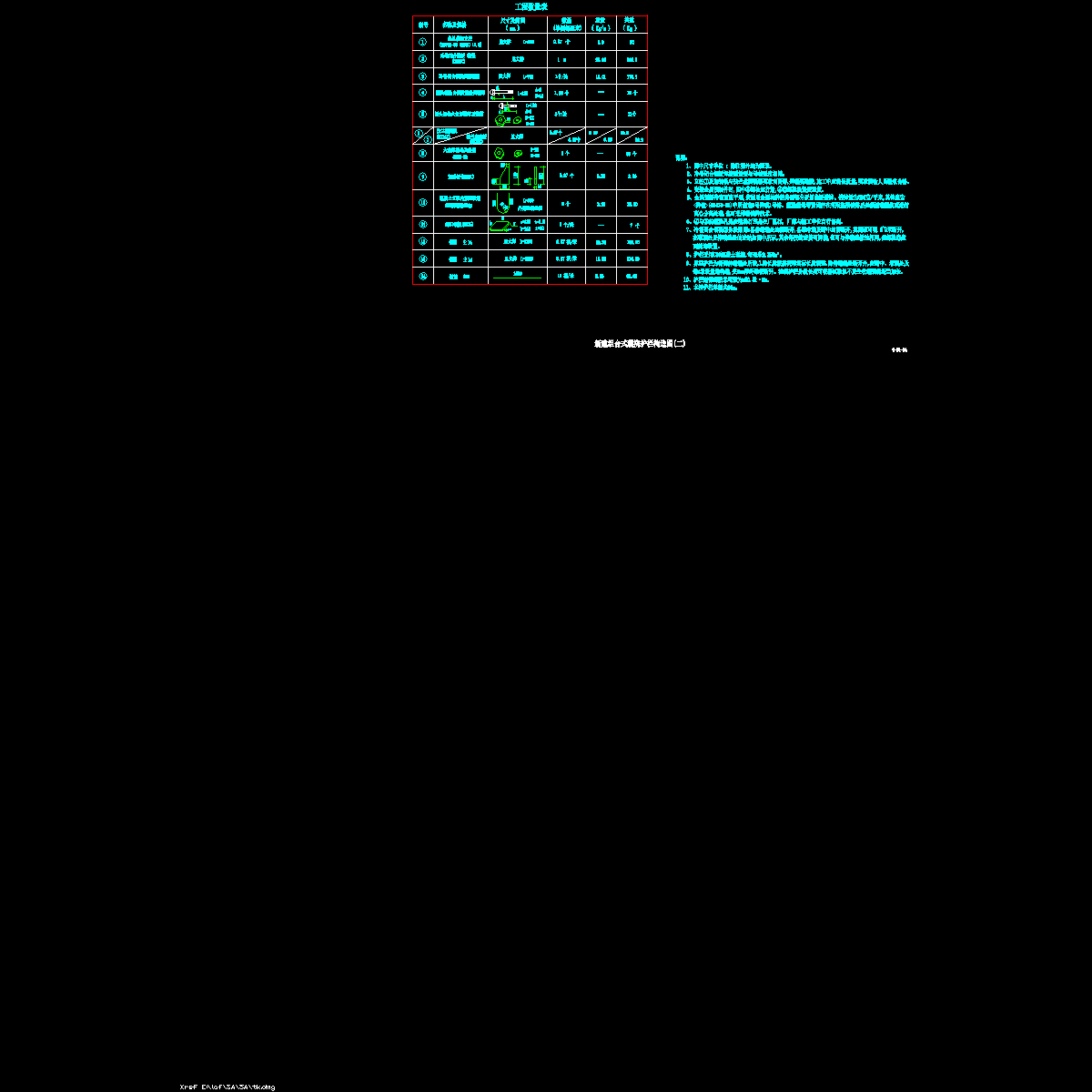

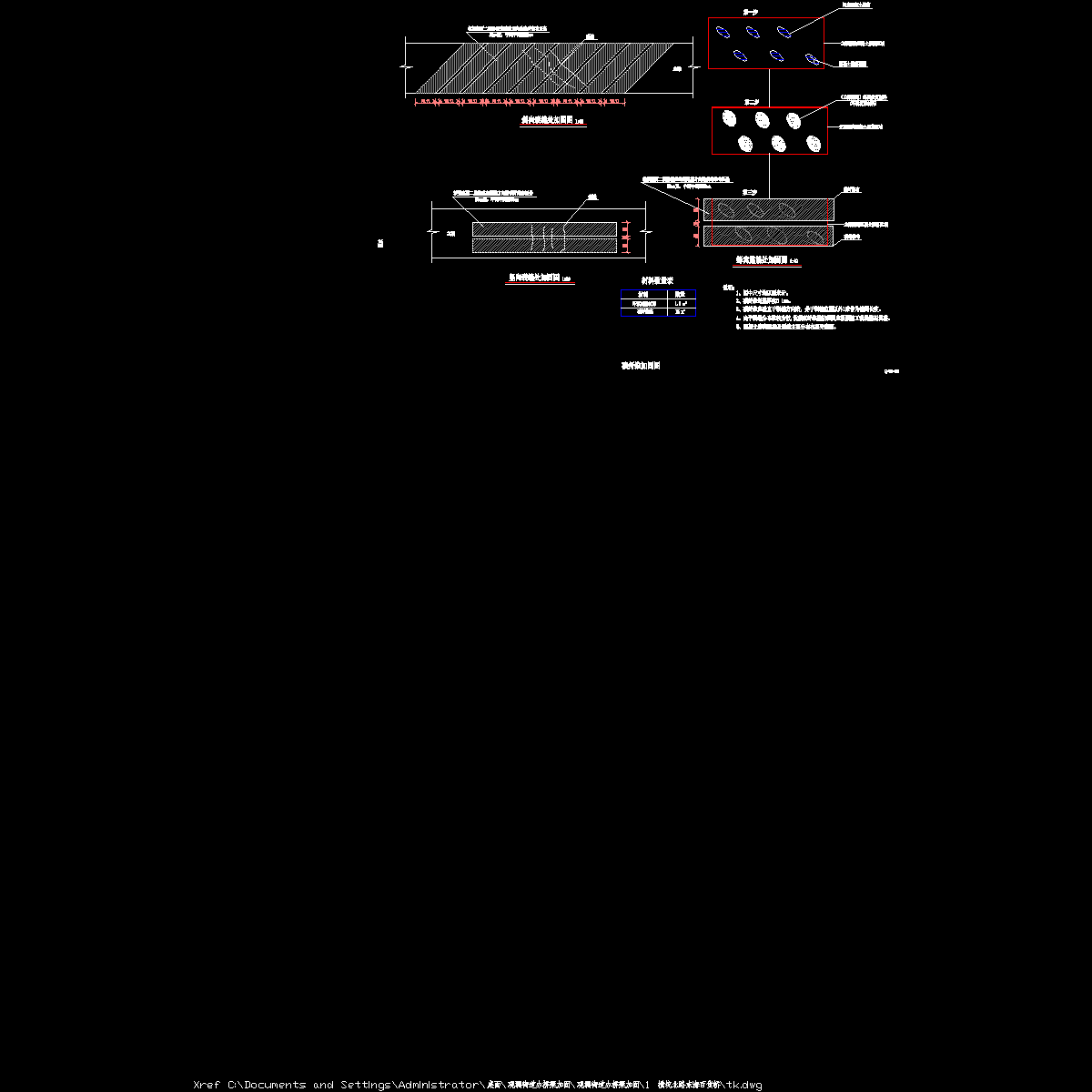

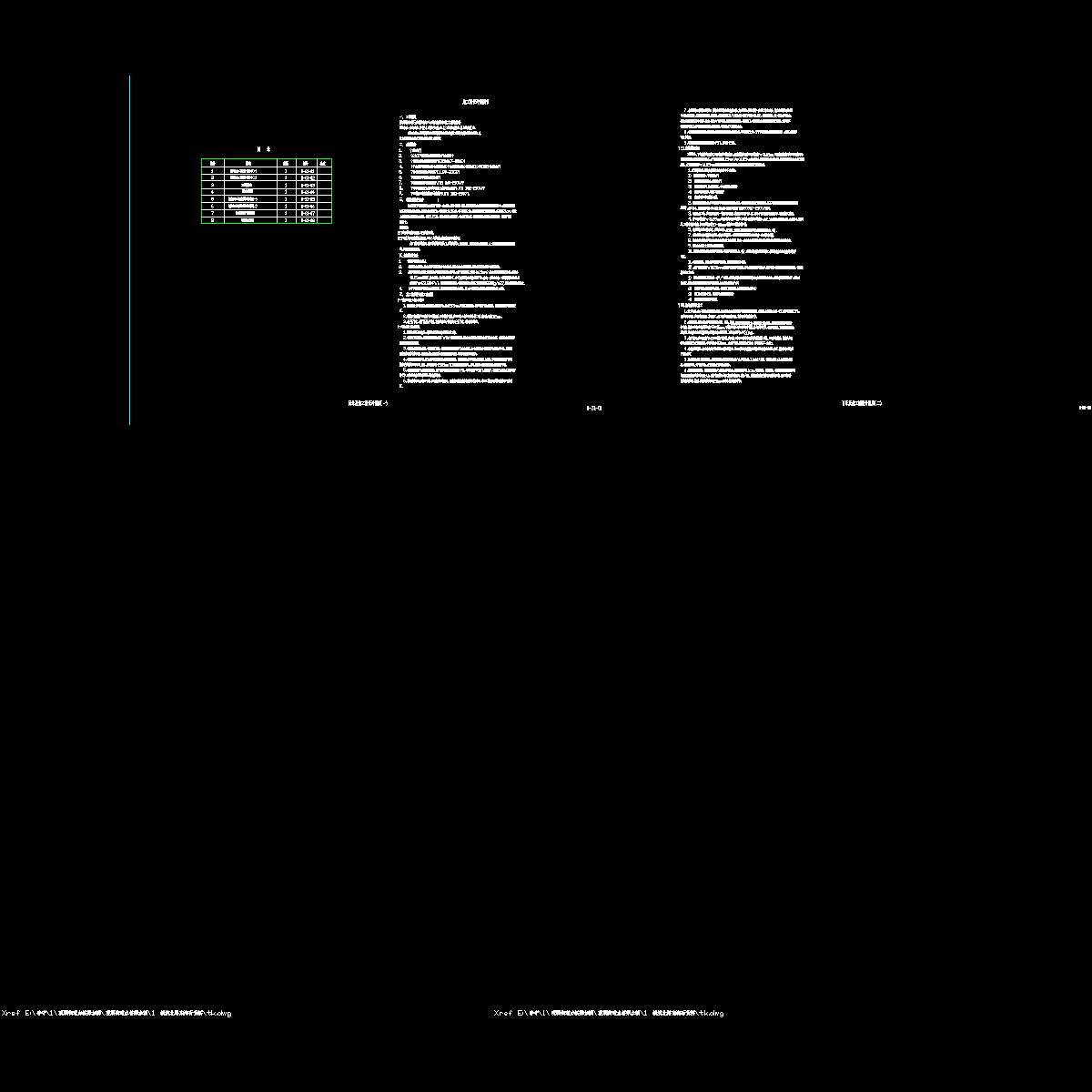

附件详情 该资料为：深圳某百货桥加固维修结构图 　　该桥是位于某百货门口的一座小桥，横跨村里的小河，桥梁利用排水渠两岸片石河堤作为桥台，直接满堂浇筑台帽及钢筋混凝土板梁。桥梁与排水渠正交，桥梁长8米，宽8米，桥下净空2米，桥梁下游侧设置砖石护墙，高度为65cm。桥梁上部结构为钢筋混凝土板梁，净跨5.15米，板梁直接搭在河堤上，没有设置支座，桥头位置没有设置专用伸缩缝。该桥目前限载10t。 　　主要病害： 　　（1）砖石护墙多处破损，而且高度不够。 　　（2）梁体底面漏筋并受水侵蚀，跟06年检测比较钢筋锈蚀程度加重。 　　该资料包含： 　　目录及施工图设计说明书、工程数量表、桥型布置图、新建组合式现浇护栏构造图、植筋钻孔平面布置图、碳纤维加固图共8张图纸。
