上跨枢纽铁路40m预应力T梁桥下部结构施工组织设计50页.dwg

编制依据:《公路桥涵施工技术规范》(JTJ/T F50-近代)   桥梁设计荷载:城-A级;环境类别: II类环境;桥面单幅宽度为10.25m,由2m人行道、0.5m防撞墙、7.25m车行道。上跨铁路立交桥0#台至8#墩段桥梁工程,左幅桥长293.5m,右幅桥长283.5m,左幅为3×30 5×40预应力T梁桥,右幅为4×30 4×40预应力T梁桥,其中第7跨上跨铁路(双线)。桥梁全长597.6m,本桥上跨XX铁路上下行线,与铁路交角130°,采用左右幅错孔布置,全桥左幅共2联:桥跨布置为3×30 5×40m预应力砼T梁,全桥右幅共2联:桥跨布置为4×30 4×40m预应力砼T梁;下部结构0号桥台采用柱式台,桥墩采用柱式墩,其余墩台采用桩基础。6#、7#孔桩现场施工时对该处铁路电力、通信、信号等光(电)缆等铁路隐蔽设备设置明显的标志和警示标牌进行保护。   ……   总体施工步骤:   旋挖机钻孔(同时预制全桥T梁)→砼桩基础→左(右)幅墩柱、系梁、盖梁、桥台施工→架桥机架左幅桥及桥面系施工→架桥机架右幅桥及桥面系施工→全桥附属工程施工→全桥通车。   ……   共计50页,编制于近代年

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 与既有铁路位置关系图04版(修改).dwg
    与既有铁路位置关系图04版(修改).dwg

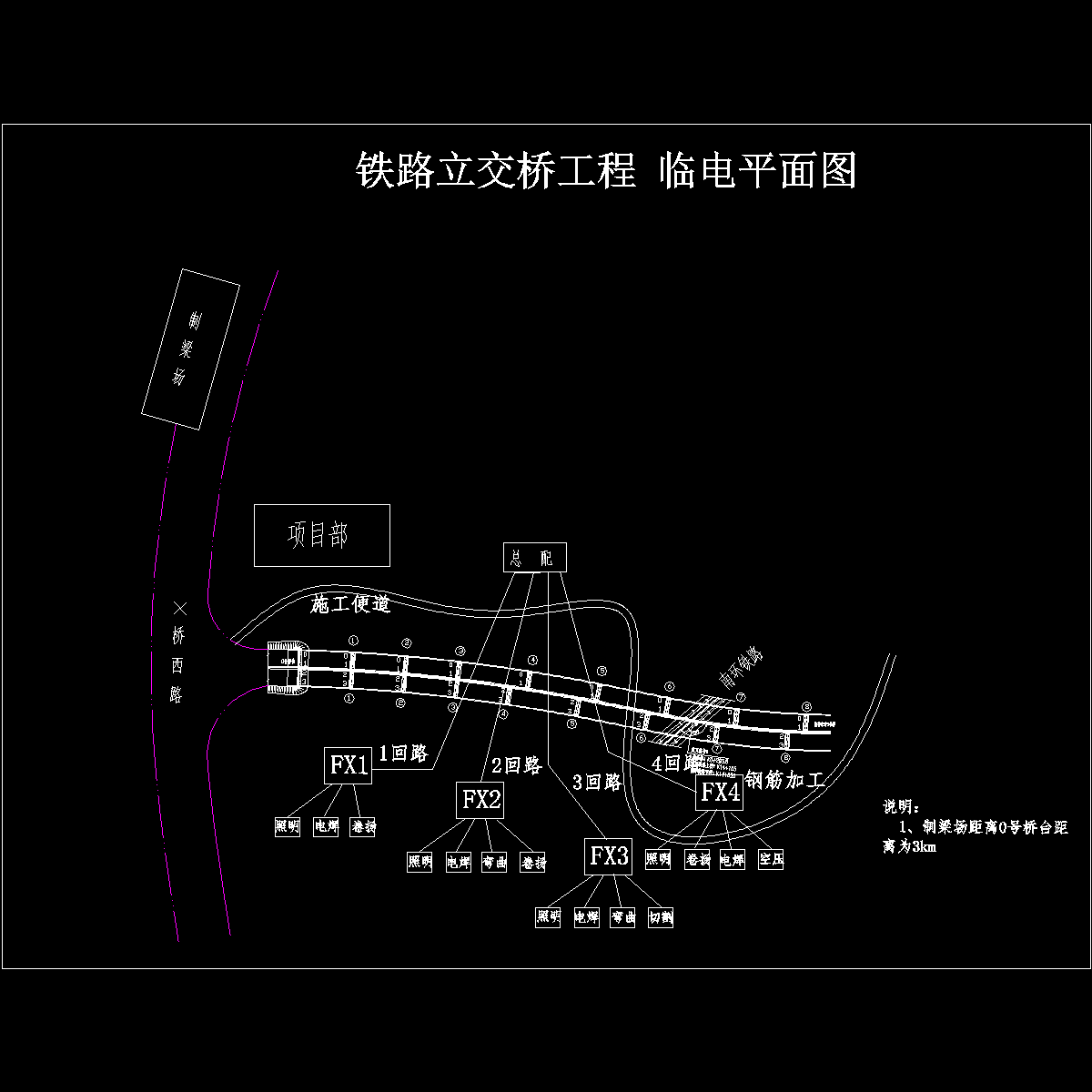

  • 临电平面布置图.dwg
    临电平面布置图.dwg

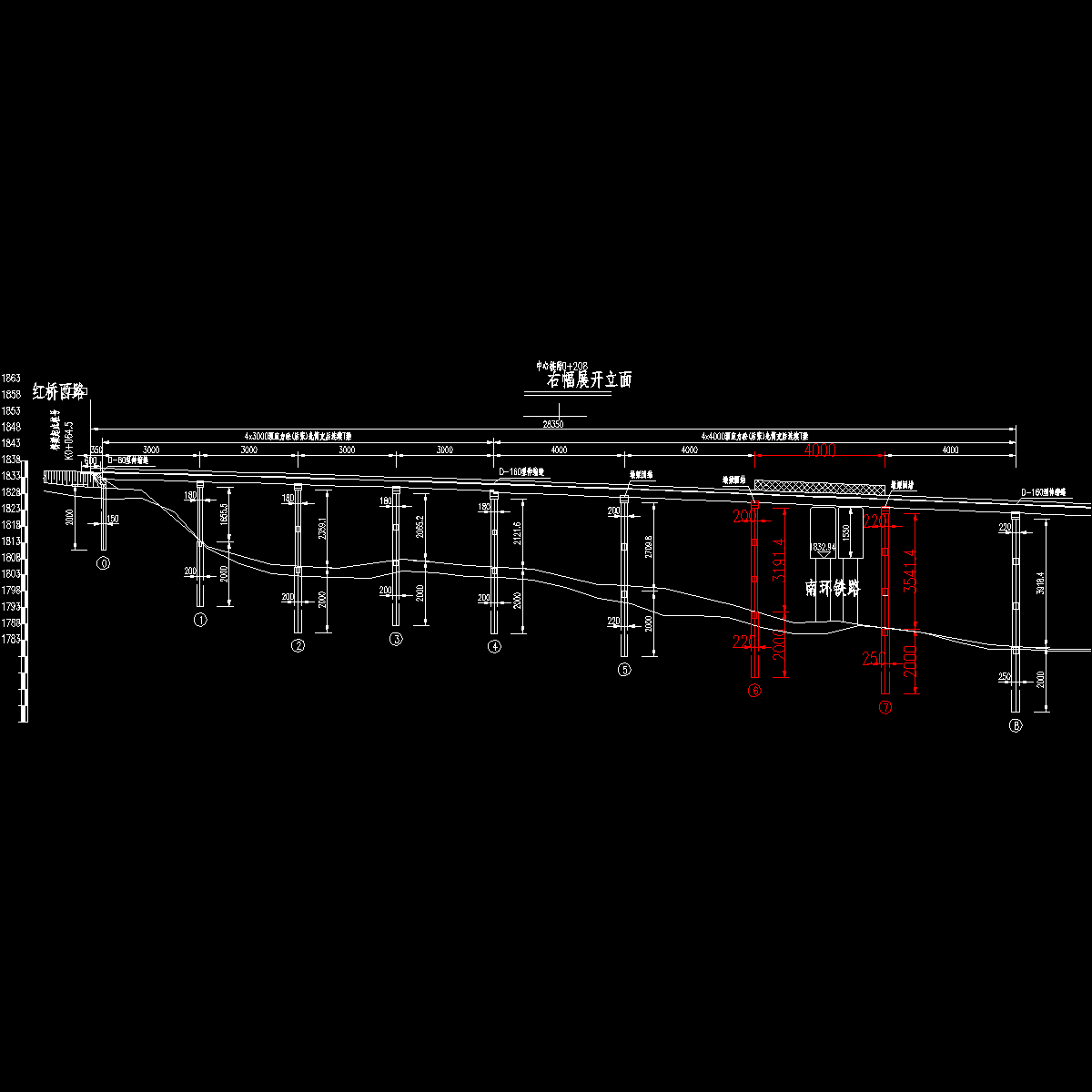

  • 右幅立面图.dwg
    右幅立面图.dwg

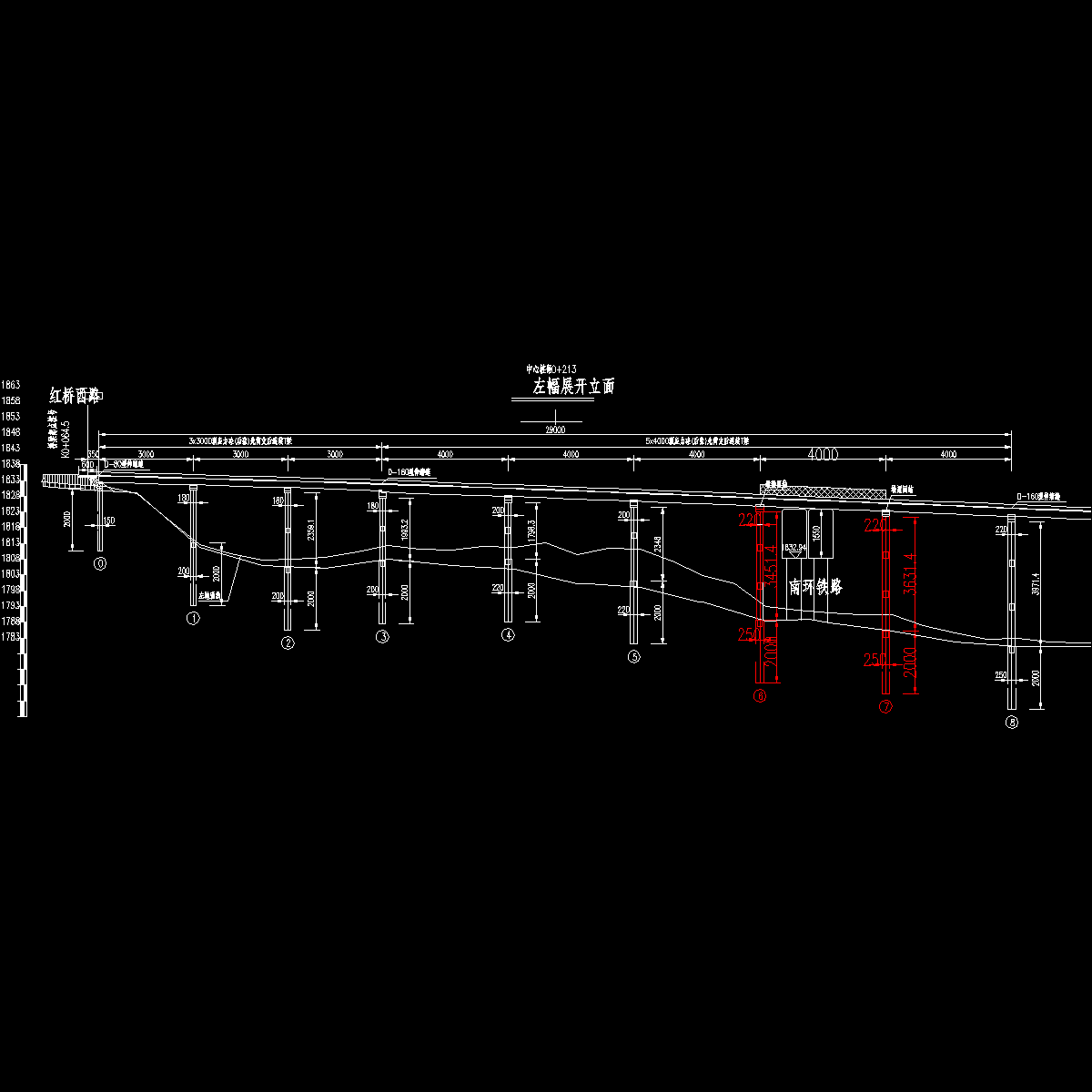

  • 左幅立面图.dwg
    左幅立面图.dwg

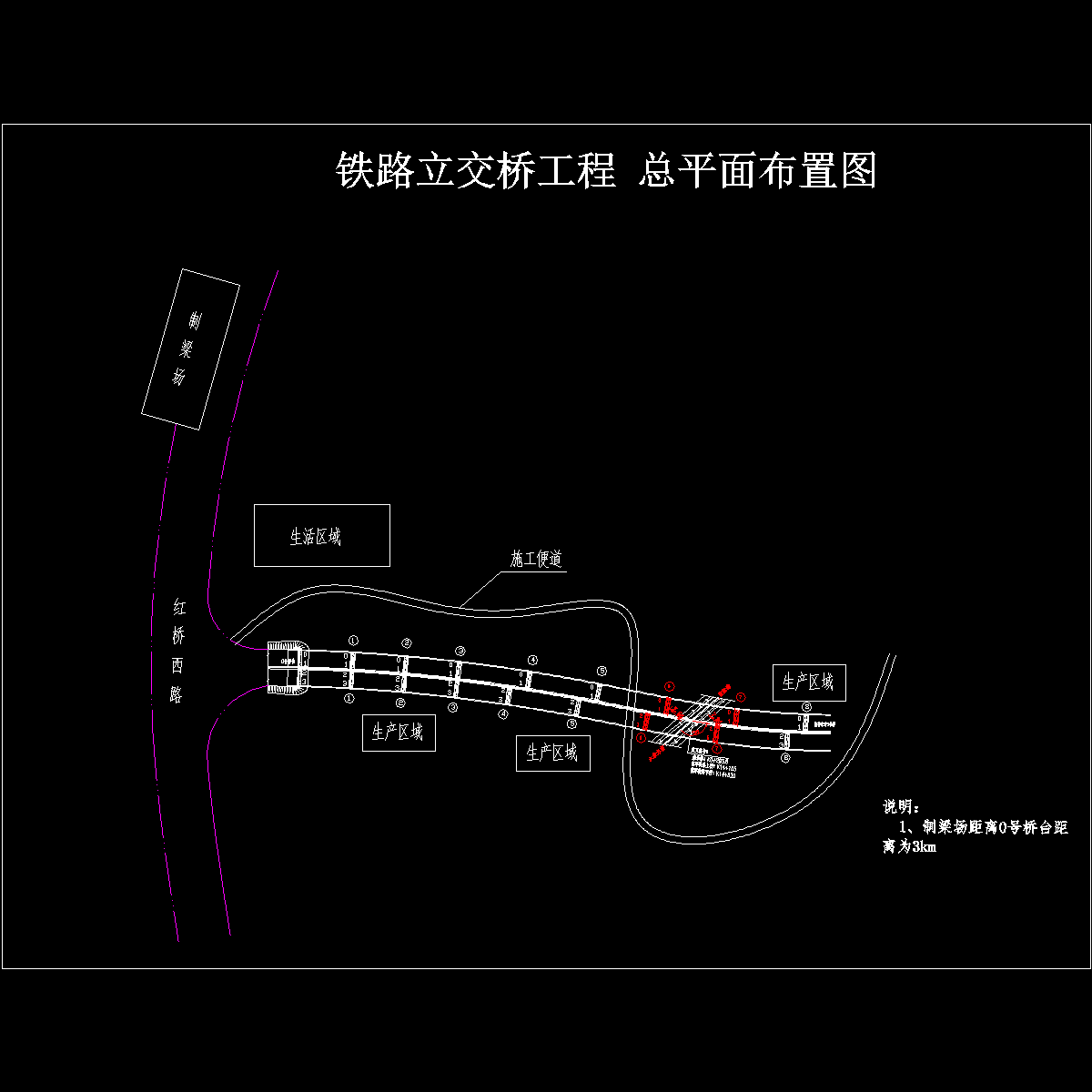

  • 总平面布置图.dwg
    总平面布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
