五星级酒店，全套施工图纸，离心机加市政蒸汽，空调高低区.dwg

一、项目概要：

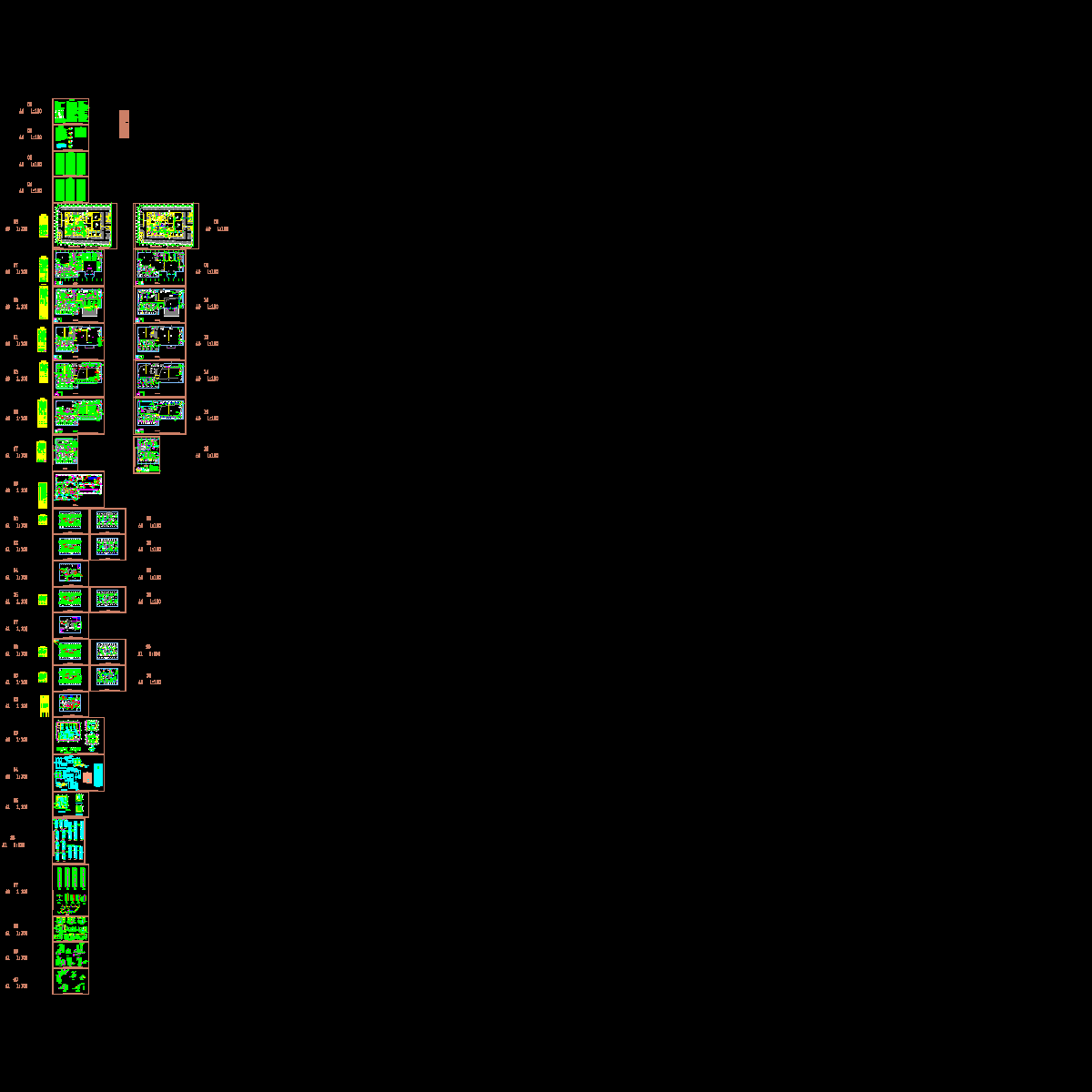

该项目位于江西省，是一个高层五星级酒店建筑，地上29层。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调风系统平面图，空调水系统平面图，空调系统平面图，通风及防排烟平面图，冷冻站管道平面图，冷冻站空调系统原理图，冷冻站管道平面图，加压送风系统图，空调水系统图，空调机房剖面图，消防排烟系统图等...

二、空调系统：

1.冷热源：采用离心冷水机组，市政蒸汽管网...

2.风系统：采用风机盘管加新风系统，一次回风加新风的全空气系统...

3.水系统：采用一次泵变水量双管制系统，同程式系统...

三、 系统：

通风系统：

地下层变配电室的换气次数按 10 次 /小时设计，水泵房的换气次数按 6次 /小时设计。自行车库 4次 /小时，冷冻机房设置事故排风系统，排风量按照制冷剂量计算确定，排风机与制冷剂泄漏报警系统联锁...

防排烟系统：

该项目防烟楼梯间及前室，合用前室均设置机械加压送风系统，其加压送风口均采用带电讯号的多叶送风口，前室及合用前室每层设置，防烟楼梯间隔层设置。防烟楼梯间的正压值为0~50Pa，前室及合用前室的正压值为25~30Pa 。该项目加压送风采用分段送风。该项目不满足自然排烟条件的地上房间及超过20米的内走道均设有机械排烟系统...

地下室冷冻站管道平面图

一层风系统平面图

一层水系统平面图

二十四层空调机房

冷冻站空调系统原理图

地下一层空调水系统平面图

地下一层空调风系统平面图

二十九层风系统平面图
