地铁车站深基坑支护结构钢支撑节点设计CAD详图纸.dwg

附件详情

3、支撑由活动、固定端头和中间节组成,各节由螺栓连接,本图所示为标准长度横撑中间节组合模数,非标准 长度横撑按其实际情况确定中间节组合模数。
6、每榀支撑安装时,用2台100t千斤顶对挡土结构施加预应力,千斤顶本身必须附有压力表,使用前需在实验室进行标定,两台必须同步施加顶力,达到设计值后,塞紧钢楔块才能拆除千斤顶。
7、焊接管端头与法兰盘焊接处,法兰端面与轴线垂直偏差控制在1.5mm以内,每根钢支撑的安装轴线偏心不大于20mm,法兰盘加工应符合国家标准JB81-59要求。
包含CAD图:

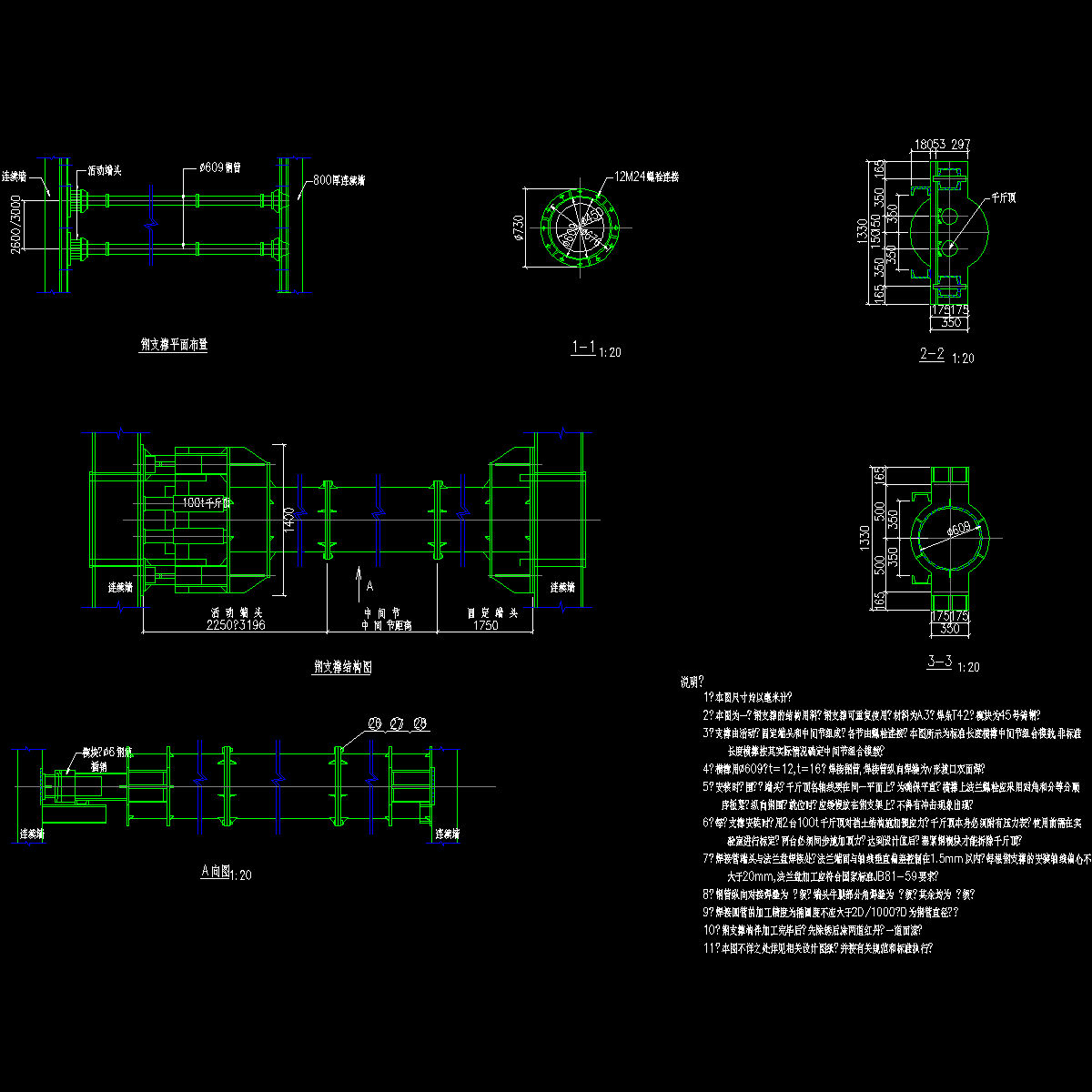

钢支撑设计图(一)
钢支撑设计图(二)
钢支撑设计图(三)
钢支撑平面布置
钢支撑结构图

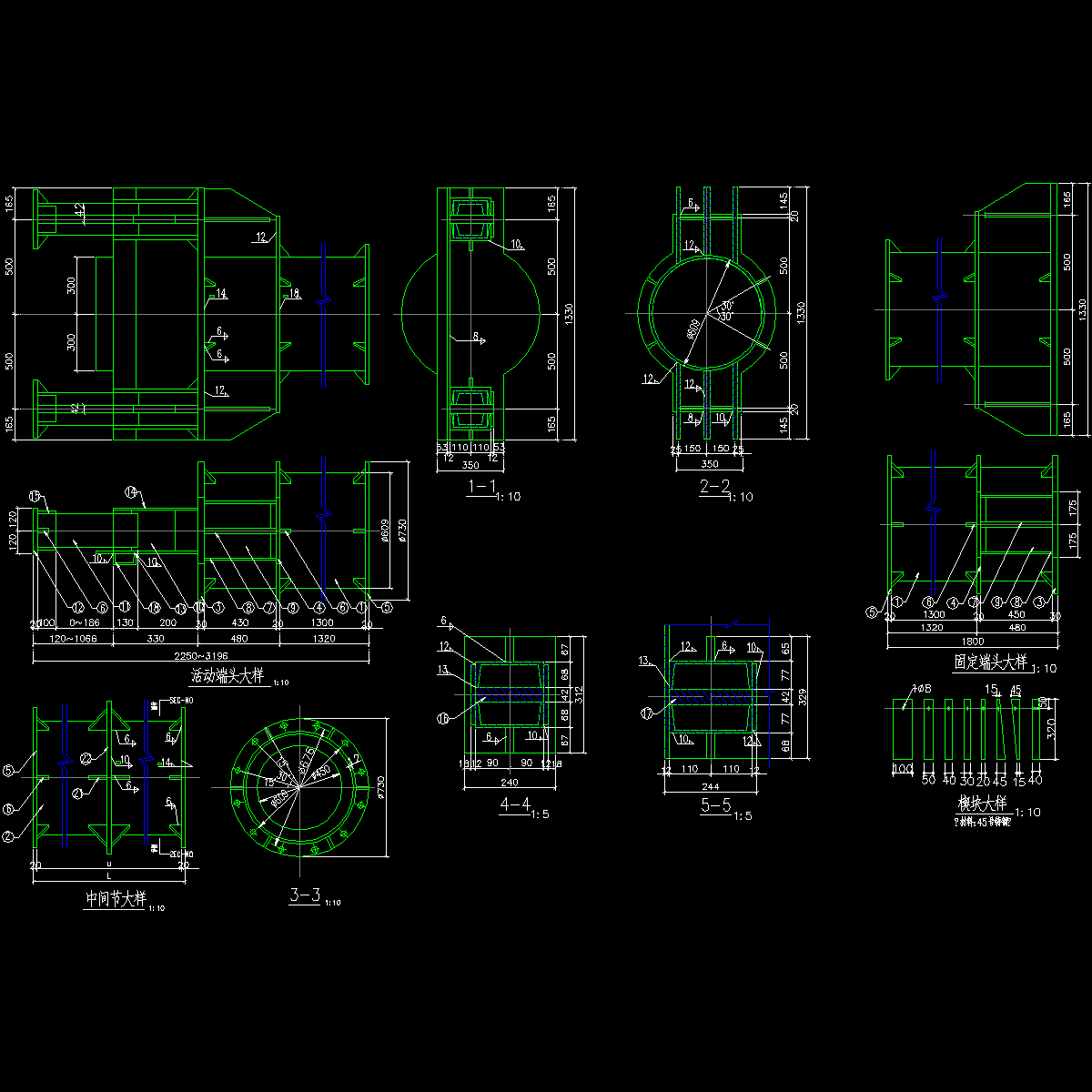

中间节大样
楔块大样

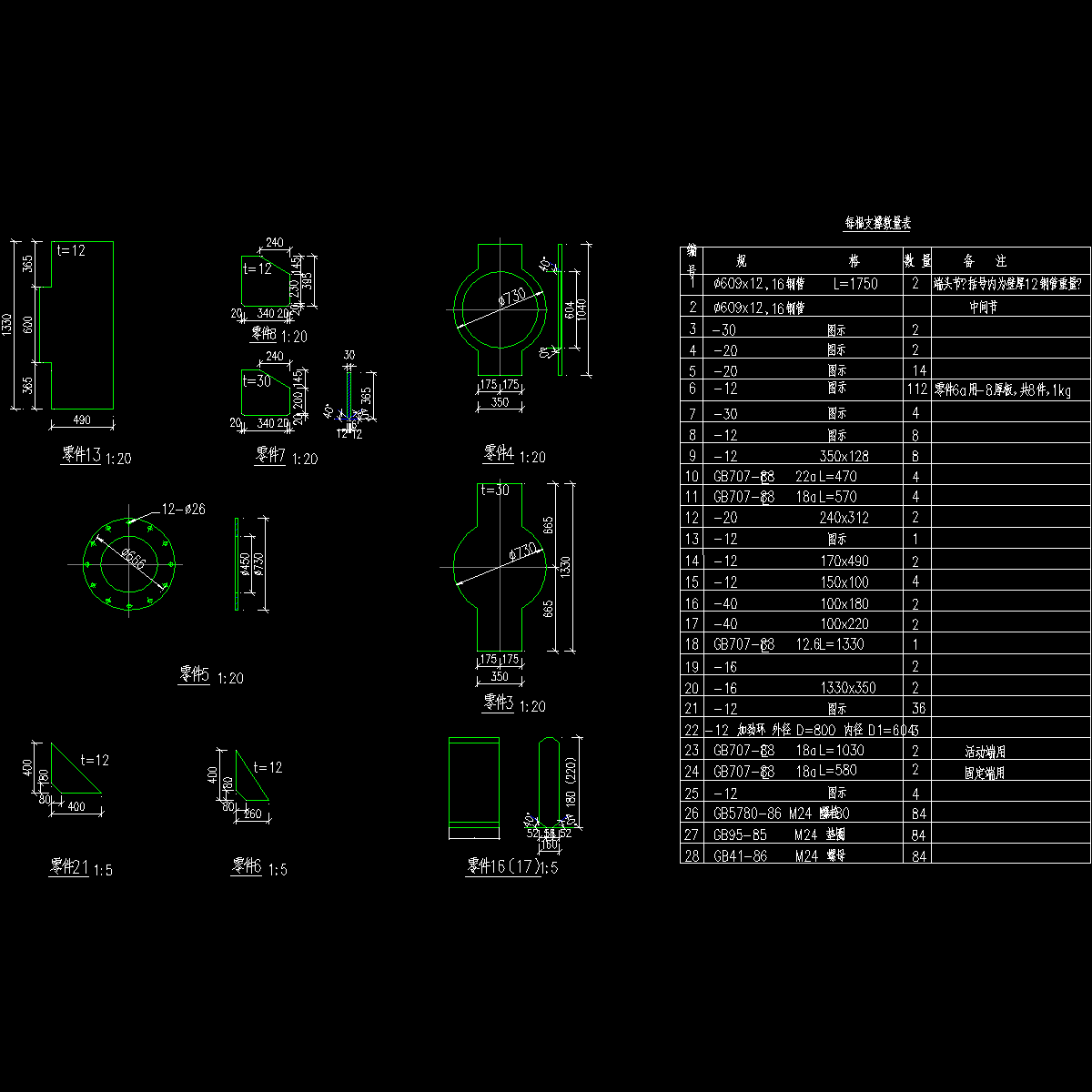

每榀支撑数量表
编制于近代年 共3张
