知名大学体育馆空调设计cad施工图纸_剖面图,详图

  • 设计说明:有
  • 建筑类别:体育
  • 建筑高度:多层建筑
  • 建筑面积:13730平方米
  • 地上层数:3层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:水地源热泵
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式
  • 送风方式:散流器送风,喷口送风,其他
  • 项目地址:天津

附件详情

  • 资料目录
  • 设计施工说明
  • 图例
  • 主要设备表
  • 空调通风平面图
  • 冷冻机房设备平面图
  • 冷冻机房管道平面图
  • 冷冻机房剖面图
  • 新风机房详图
  • 走廊管线综合图
  • 空调机房1 平面图
  • 空调机房2,3剖面图
  • 冷热源水系统流程图
  • 防排烟原理图

附件详情

一、项目概要:总建筑面积13730平方米,其中地上建筑面积13110平方米,地下建筑面积620平方米。建筑地上3层,地下1层,建筑高度21.3米。
二、设计内容:
1. 本项目冷热源采用地源热泵系统。冷热源选用2台地源热泵机组,
2. 空调风系统设计:比赛大厅、休息厅、球类训练场采用全空气低速送风系统。比赛大厅运动区采用侧送风口,观众区采用阶梯送风口,在观众区上部回风;球类训练场采用喷口送风,同侧下部回风;比赛大厅观众区因采用阶梯送风,为保证人员舒适度,其送风温度定为夏季18°c,冬季25.3°c。采用二次回风来确保送风温度。
一、二层各辅助用房采用风机盘管加新风系统。
3. 空调水系统设计:空调系统水采用二管制局部同程系统;空调水系统采用低位膨胀水箱定压,布置在地下层冷冻机房内。
4. 通风系统设计:比赛大厅设机械排风,竖向排至屋顶......
5. 防防烟系统设计、节能设计......

编制于近代年,图纸共32张。

水系统流程图

空调机房剖面图

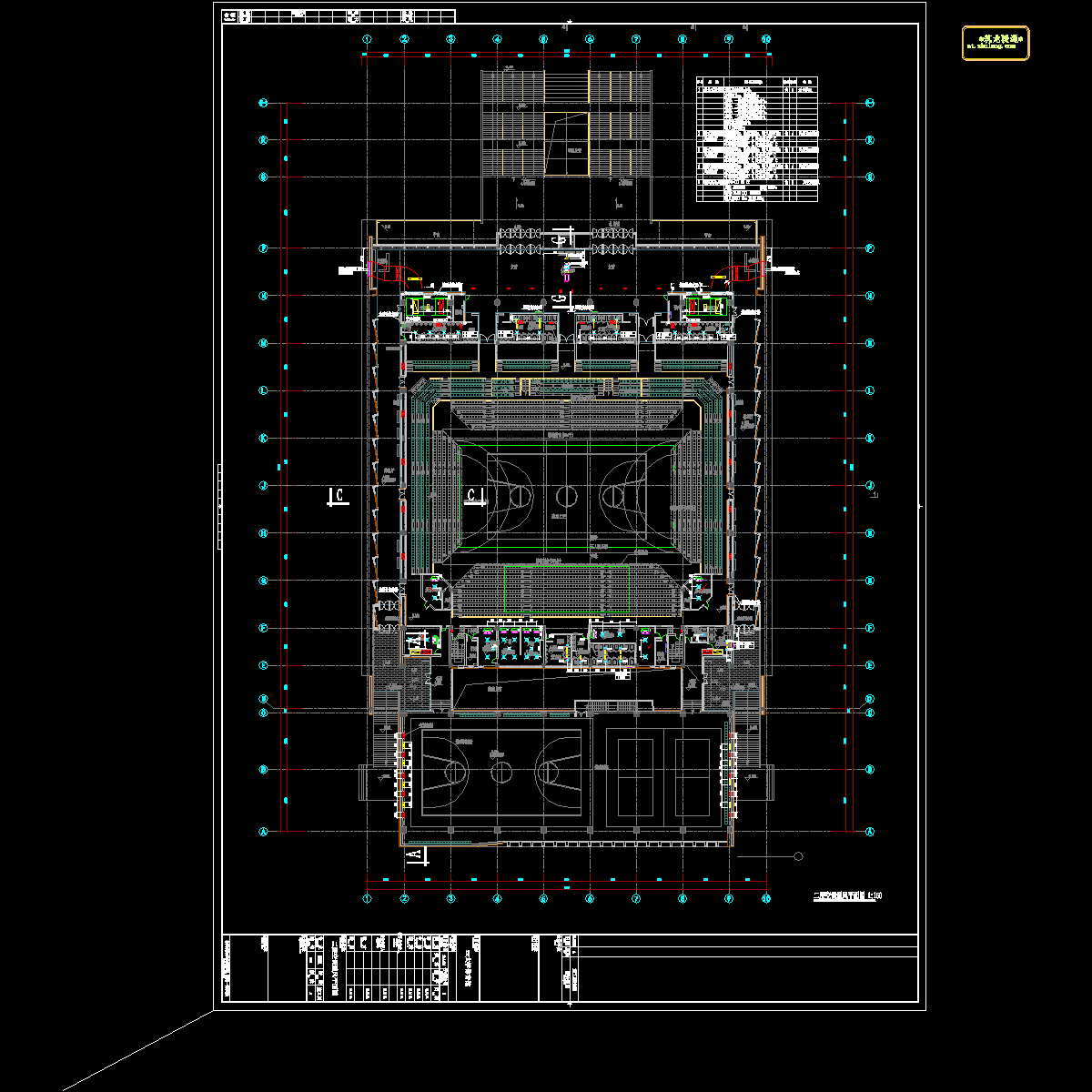

空调通风平面图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

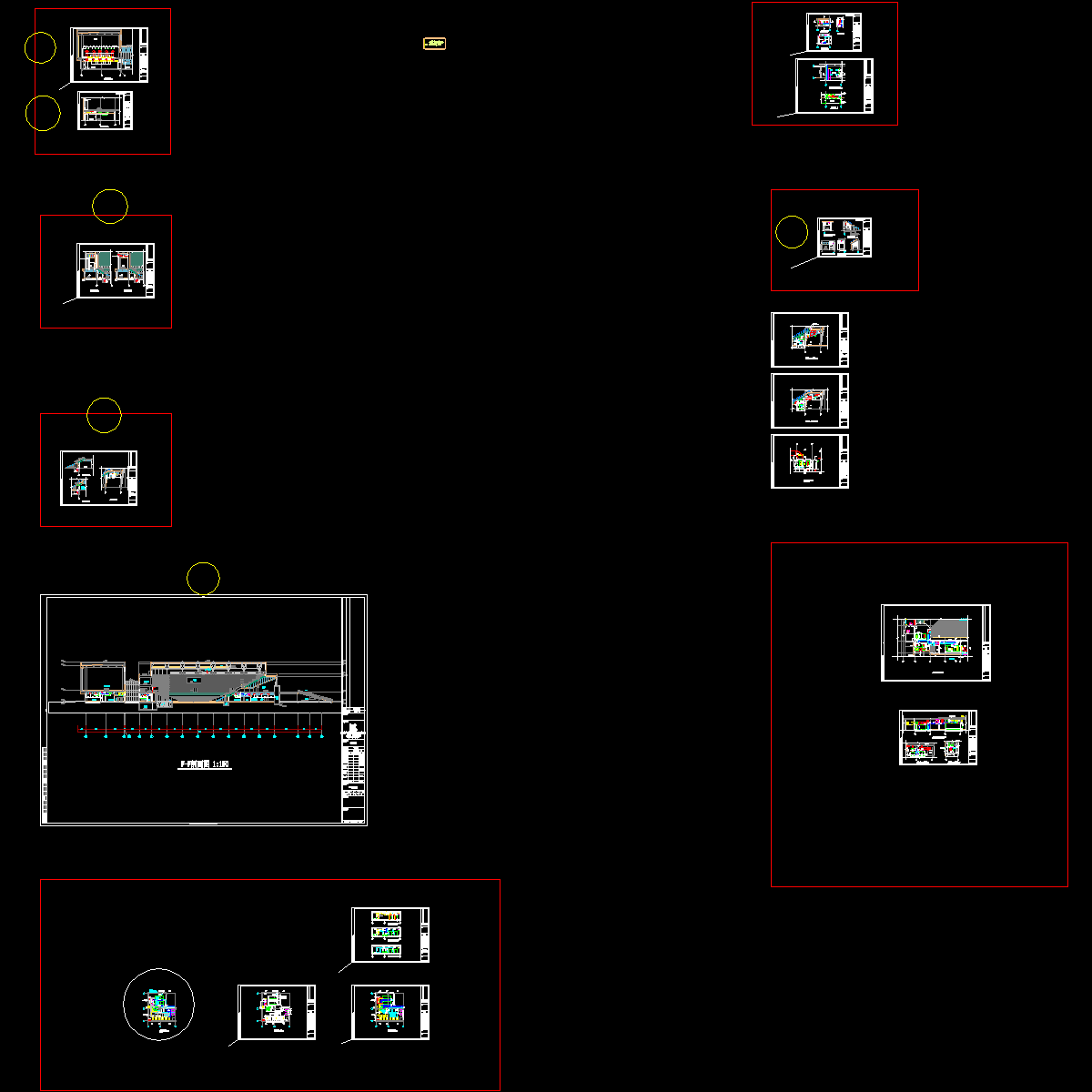

  • 机房详图及剖面图2010-8-24.dwg
    机房详图及剖面图2010-8-24.dwg

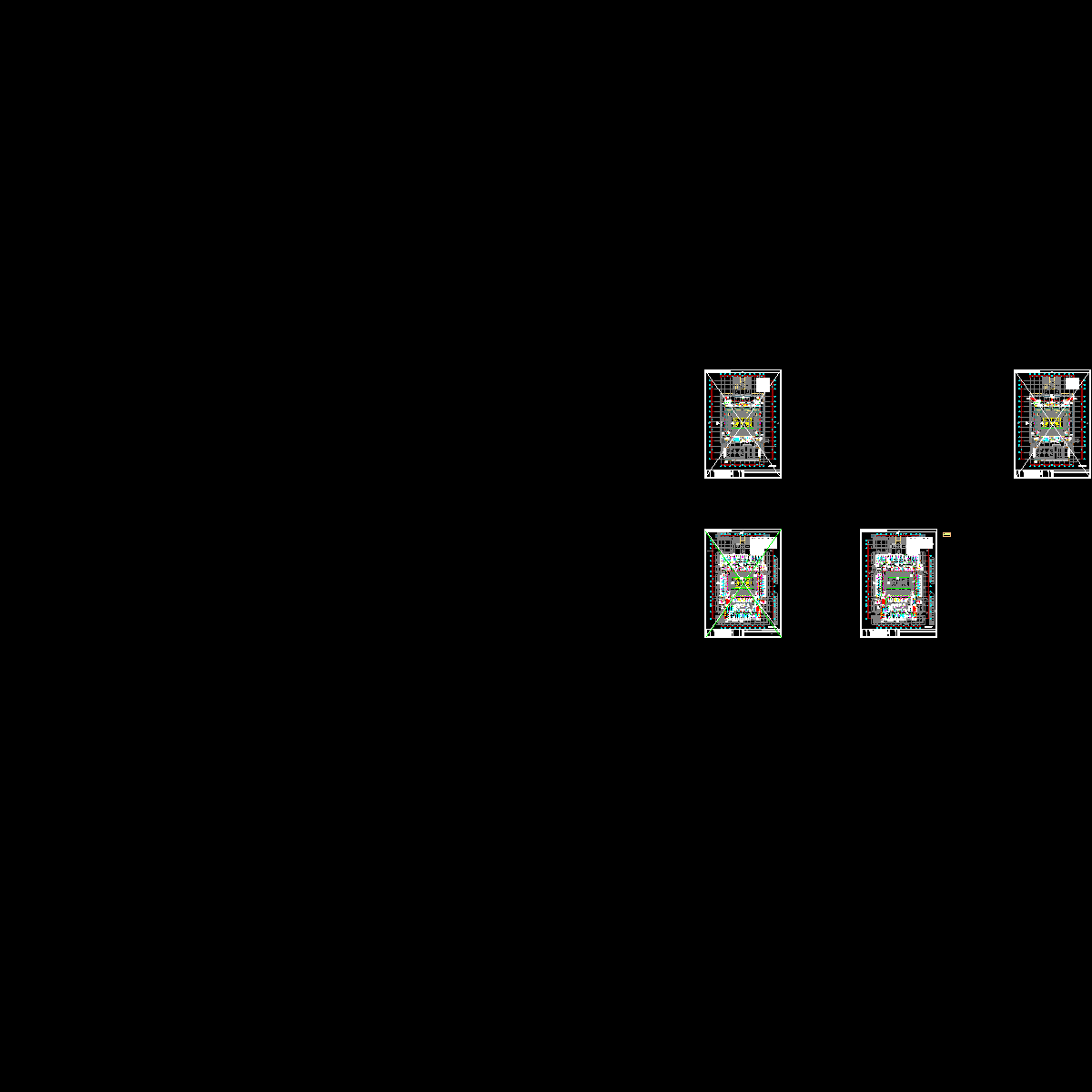

  • 空调风系统二层平面图2010-8-24.dwg
    空调风系统二层平面图2010-8-24.dwg
  • 空调风系统一层平面图2010-8-24.dwg
    空调风系统一层平面图2010-8-24.dwg
  • 空调水系统一层及二层2010-8-24.dwg
    空调水系统一层及二层2010-8-24.dwg

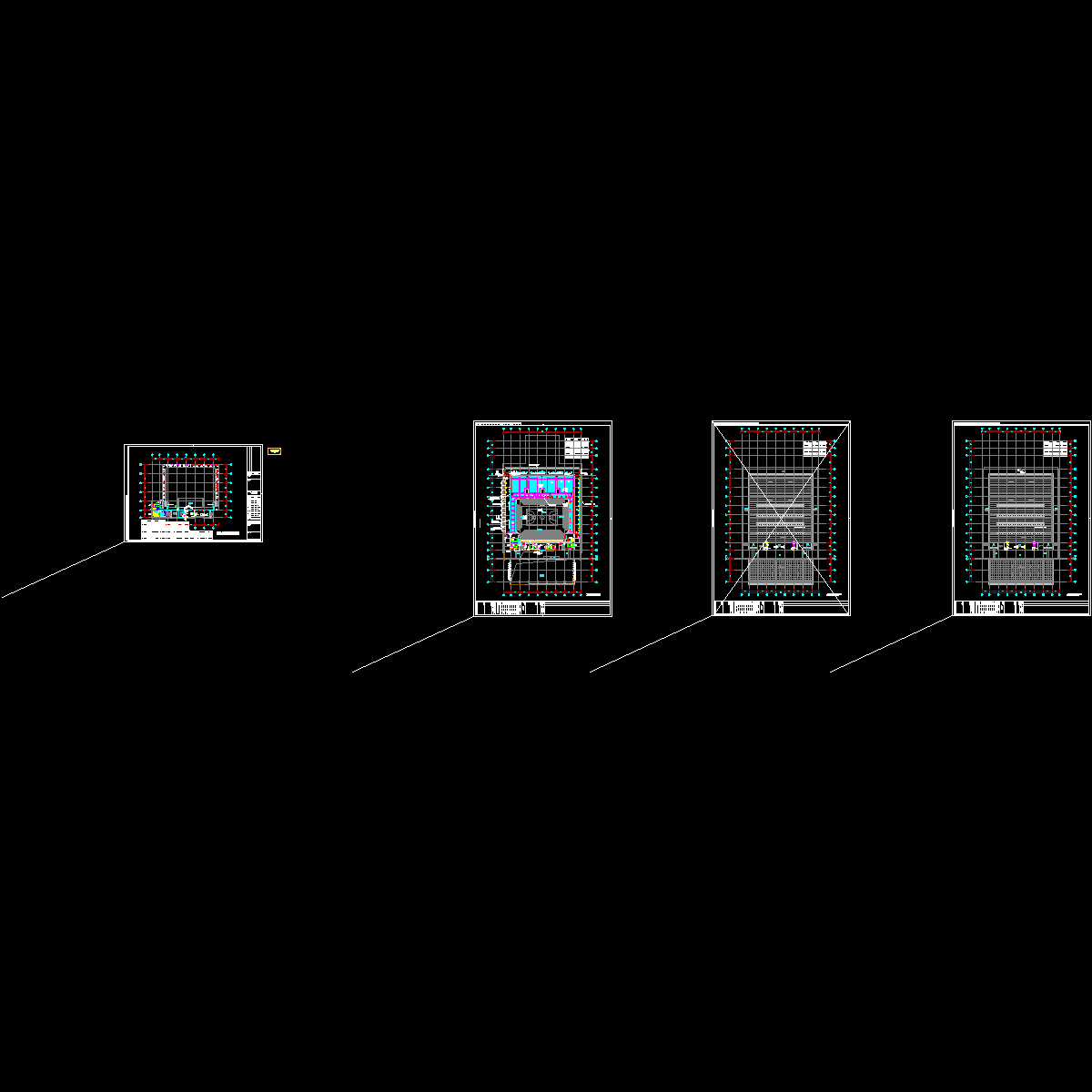

  • 空调系统地下层三层和屋顶层2010-8-24.dwg
    空调系统地下层三层和屋顶层2010-8-24.dwg
  • 冷热源流程图2010-8-24.dwg
    冷热源流程图2010-8-24.dwg
  • 目录和图例2010-8-24.dwg
    目录和图例2010-8-24.dwg
  • 排烟原理图2010-8-24.dwg
    排烟原理图2010-8-24.dwg
  • 设备表2010-8-24.dwg
    设备表2010-8-24.dwg
  • 设计施工说明.dwg
    设计施工说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
