该项目地下室采用逆作法施工技术,地下室五层,基坑深23.5 m。基坑围护为地下连续墙厚1m,深度为约31 m~34 m;基础为逆作板墙深井灌注桩和抗拔桩。建筑结构形式为圆钢管砼柱框架-钢支撑结构体系,楼盖采用压型钢板级组合楼板地下连续墙和桩基础已经专家论证,且基本施工完毕。现场场地标高约-0.480m,基坑底面标高为-23.00m,开挖深度约22.5m。
……
工程具有以下特点:
(1)、基坑超深开挖,土方开挖深度达22.5m,而且采用逆作法施工,土方开挖难度大,施工周期长。
(2)、采用逆作法施工,采用“二墙合一”,对外墙(地下连续墙)的质量要求高;基坑开挖过程易产生较大变形;浅层人工填土透水性好,易发生坑内涌水问题施工难度大。
(3)、场地条件复杂,场地内本身就有原有围护桩、工程桩、立柱桩,浅层有原有建筑垃圾、条石基础、木桩等障碍物,且深层强风化岩层坑内存在孤石问题。
(4)、基坑周边的环境复杂,四周道路下埋各种管线繁多,高耸的建行厦距离基坑边仅为15m,在基坑降水作业和土方开挖时,可能造成变形影响,需设置监测点点多面广,协调单位众多。
(5)、采用逆作法施工,结构预留预埋多,精度要求高。
(6)、地下室五层,基坑周边5~10m范围内有浅基础的民房,在土方开挖阶段须加设临时支撑;在地下室结构形成前也需加设临时支撑。
……
2 竖向支护结构
该项目基坑四周地下连续墙已完成,利用地下连续墙代替全部基础外围结构。
由于该项目采用逆作法,地下室钢结构工由57根钢管混凝土柱、若干H型钢粱、地下连续墙以及自承压型钢板砼楼板组成一个安全可靠的支撑体系;
3 水平工程结构的利用
该项目基坑的水平支撑是利用已施工的钢管混凝土柱、若干H型钢粱以及自承压型钢板砼楼板组成一个安全可靠的水平支撑体系,随着土方、结构逆作的进行,一层层水平支撑也不断完成,从而确保该项目基坑安全、稳定、可靠。
基础结构中,±0.000层结构、负一层以及负一层以下的各层结构,基础底板除外,均被利用作为水平支护结构,施工时由上向下逆向施工。
……
土方开挖的整体思路为:该项目土方开挖将分为六个阶段完成。
第一阶段为首层正作(明挖)出土阶段:为确保基坑安全,基坑周边10米宽先开挖至-2.950,中部按盆式开挖至-7.050。
第二阶段至第三阶段采用逆作(暗挖)出土阶段, 采用一个提土设备口和一个挖机转运出土方式出土。
第四阶段至第六阶段采用逆作(暗挖)出土阶段, 采用两个提土设备口方式出土。
……
第三节 土建支护工程施工
1 地下室顶板施工
2 腰梁施工及质量保证措施
3 地下室负一层结构施工
4 地下二层至地下四层梁板施工
5 负五层底板施工
6护壁柱、剪力墙等竖向结构施工
7 钢构吊装孔及挖机出入口的留设
8 废桩、旧围护桩、桩护壁清除施工
第四节 钢结构支护工程施工
……
第三节 安全施工专项措施
1 逆作法安全措施
2 高空安全防护措施
3 钢结构吊装安全措施
4 塔吊使用安全措施
5 土石方工程施工安全技术措施
6 机械设备使用的安全技术措施
7 爆破作业安全技术措施
8 用电安全措施
9 地下室钢结构吊装安全措施
……
附:CAD格式逆作法流程图、逆作法支护图、土方开挖阶段现场平面布置图、施工平面布置图合集、正、逆做区域划分图等
230余页,编制于近代年

图5

图6

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

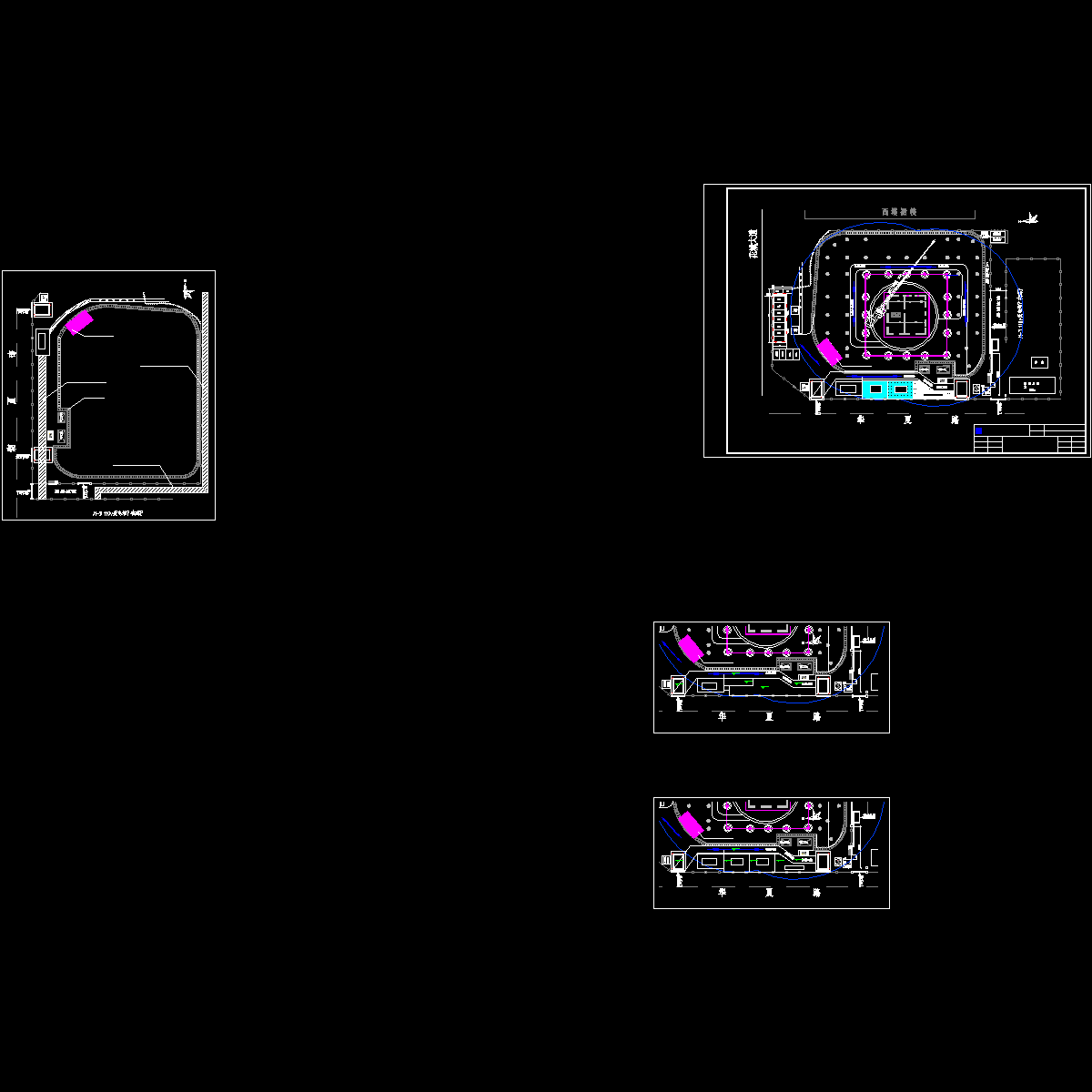

  • 土方开挖阶段现场平面布置图.dwg
    土方开挖阶段现场平面布置图.dwg

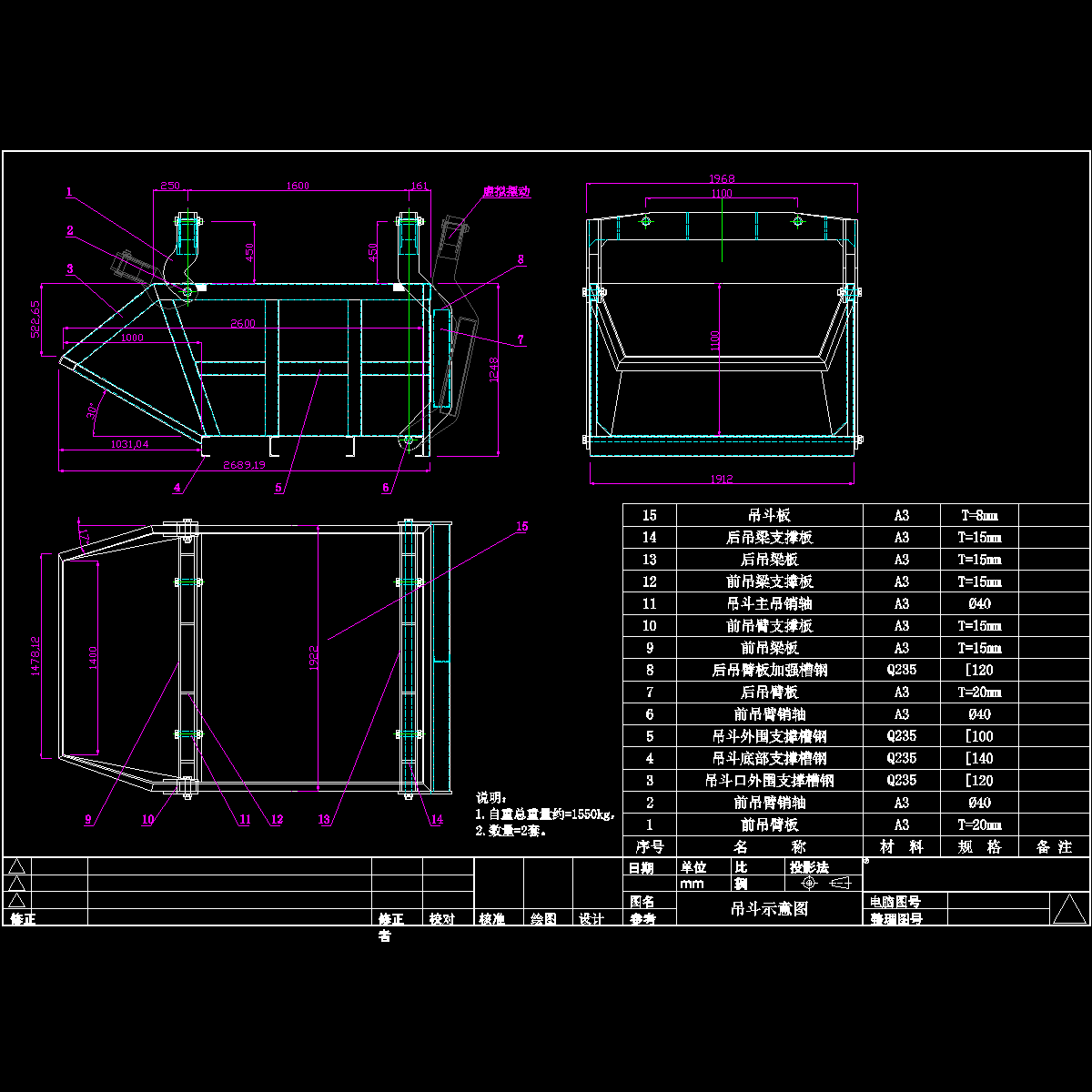

  • (4)吊斗图.dwg
    (4)吊斗图.dwg

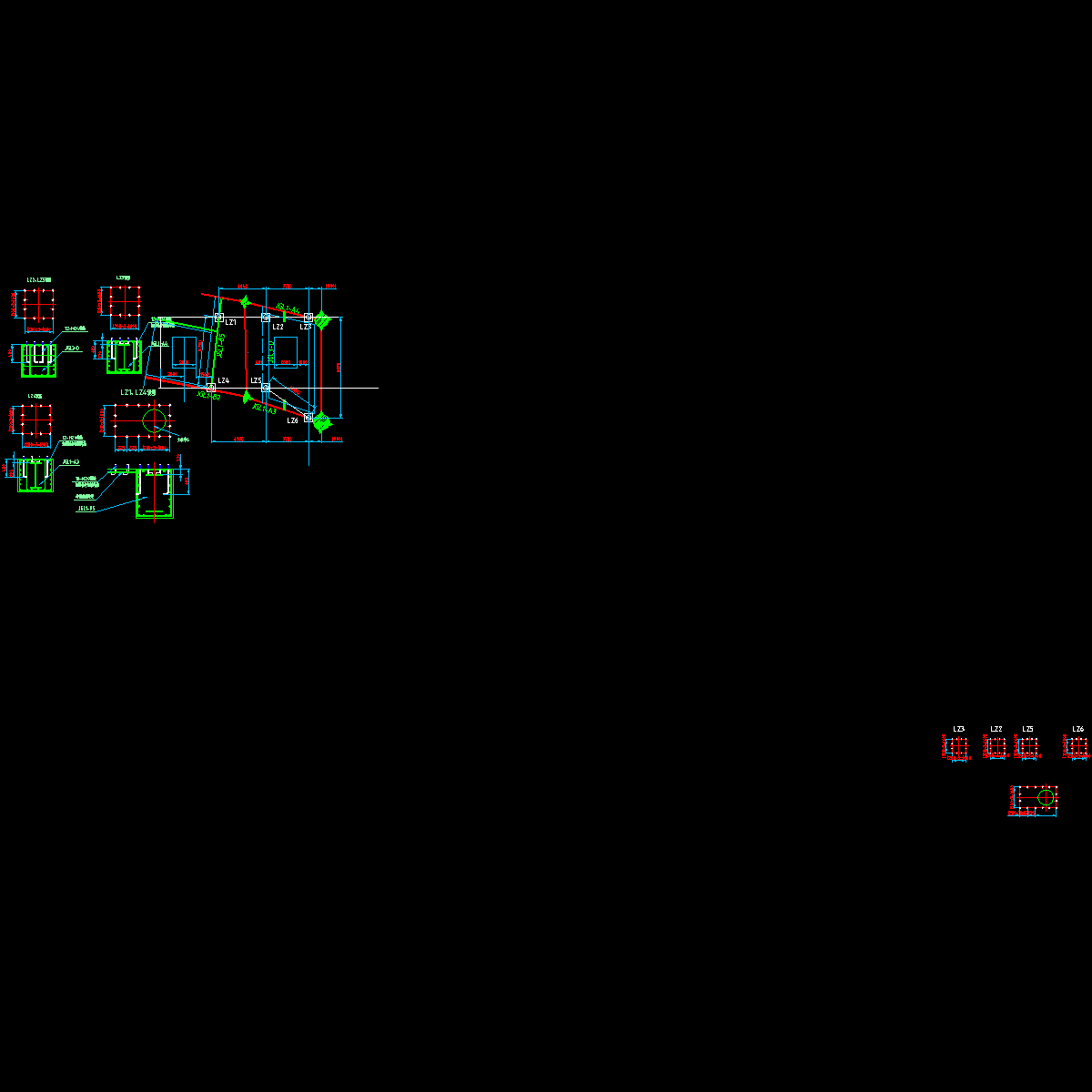

  • (7)1号基础.dwg
    (7)1号基础.dwg

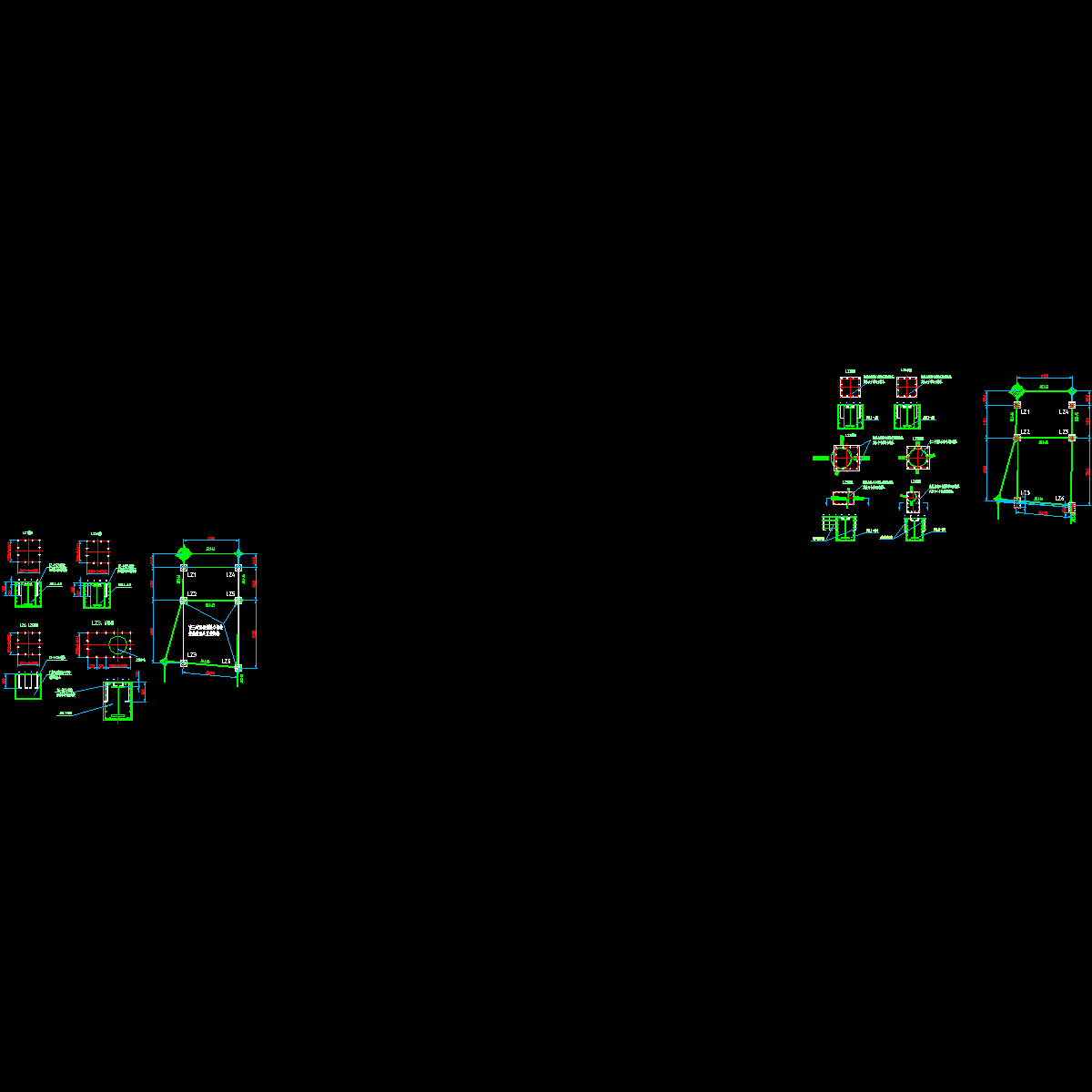

  • (8)2号基础(1125).dwg
    (8)2号基础(1125).dwg

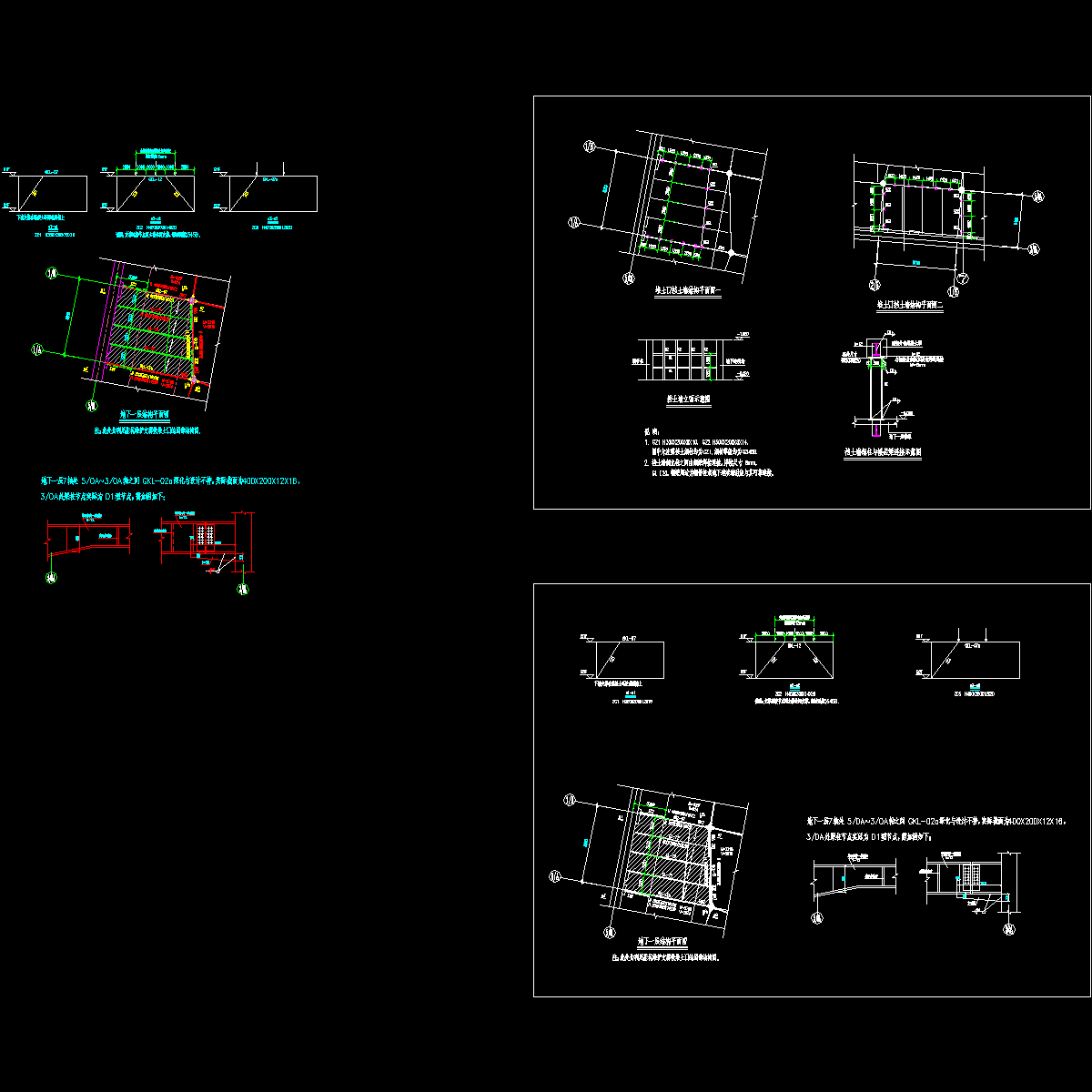

  • 地下一层堆土口加固.dwg
