地铁车站出入口暗挖初支施工方案39页附CAD

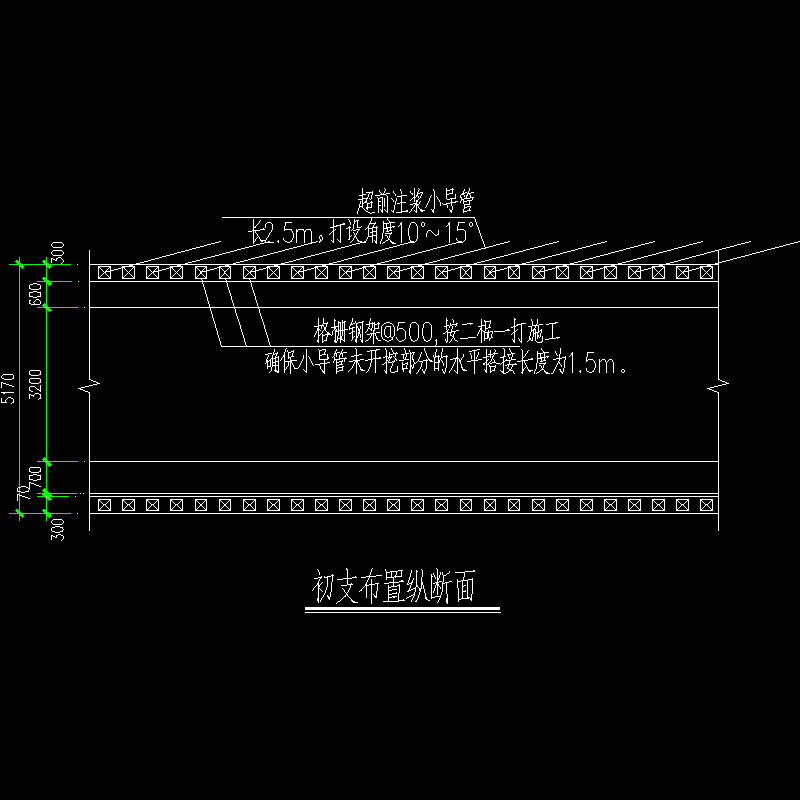

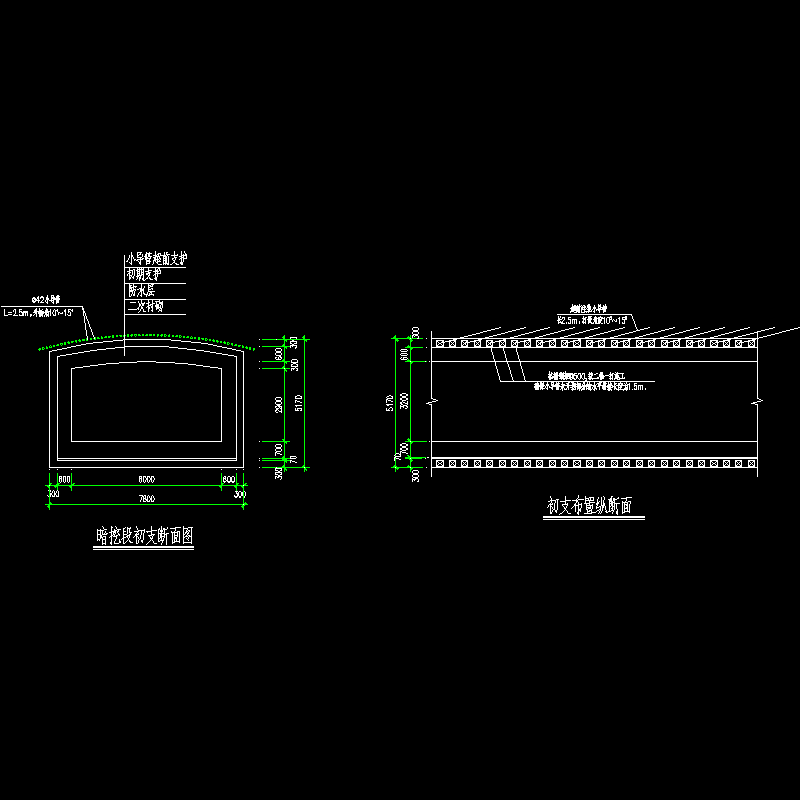

出入口分别位于车站主体结构东北、东南侧，主要采用明挖法施工，出入口通道局部下穿黄平西侧路电力管沟段采用暗挖法施工。出入通道在下穿电力沟段采用CD暗挖法施工，隧道采用复合式衬砌。出入口暗挖段长分别为11.45m、12.25m。暗挖段标准断面宽7.8m，高5.17m，初支层厚300mm，二次衬砌底板厚700mm，侧墙及顶板厚600mm。车站地面标高约为40.50m。在施工中严格遵照 “管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字原则。 　　工程地质：人工填土层，新近沉积层，一般第四纪冲洪积沉积层。拟建场地下39m深度范围内主要揭露了3层地下水，第一层为台地潜水，第二层为层间水，第三层为潜水～承压水。其中对本车站附属结构基坑工程有影响的为第一、二层地下水。 　　导洞内分为上、下台阶施工，开挖进尺为0.5m/榀，台阶间距为5～6m。采用激光导向仪指引开挖，在直线段的拱顶及侧墙各设置两台激光导向仪，激光导向仪指引方向为拱脚初衬线内交点处，开挖时根据激光点确定开挖尺寸……格栅钢架由拱部、边墙、底部各单元钢构件拼装而成，各单元间用螺栓连接，螺栓孔眼中心间距公差不超过±0.5mm……共计39页，
