市政道路交通标志结构图纸62张CAD（单柱双柱悬臂式）

资料简介
赚取积分

附件详情

单柱倒三角形（△0.9m）标志结构图 2张
单柱圆形（单面ф0.8m）标志结构图 2张
单柱人行横道（单面0.8X0.8m）标志结构图 2张
单柱人行横道（双面0.8X0.8m）标志结构图 2张
单柱八角形（单面ф0.8m）标志结构图 2张
单柱双圆形（ф0.8m）组合标志结构图 2张

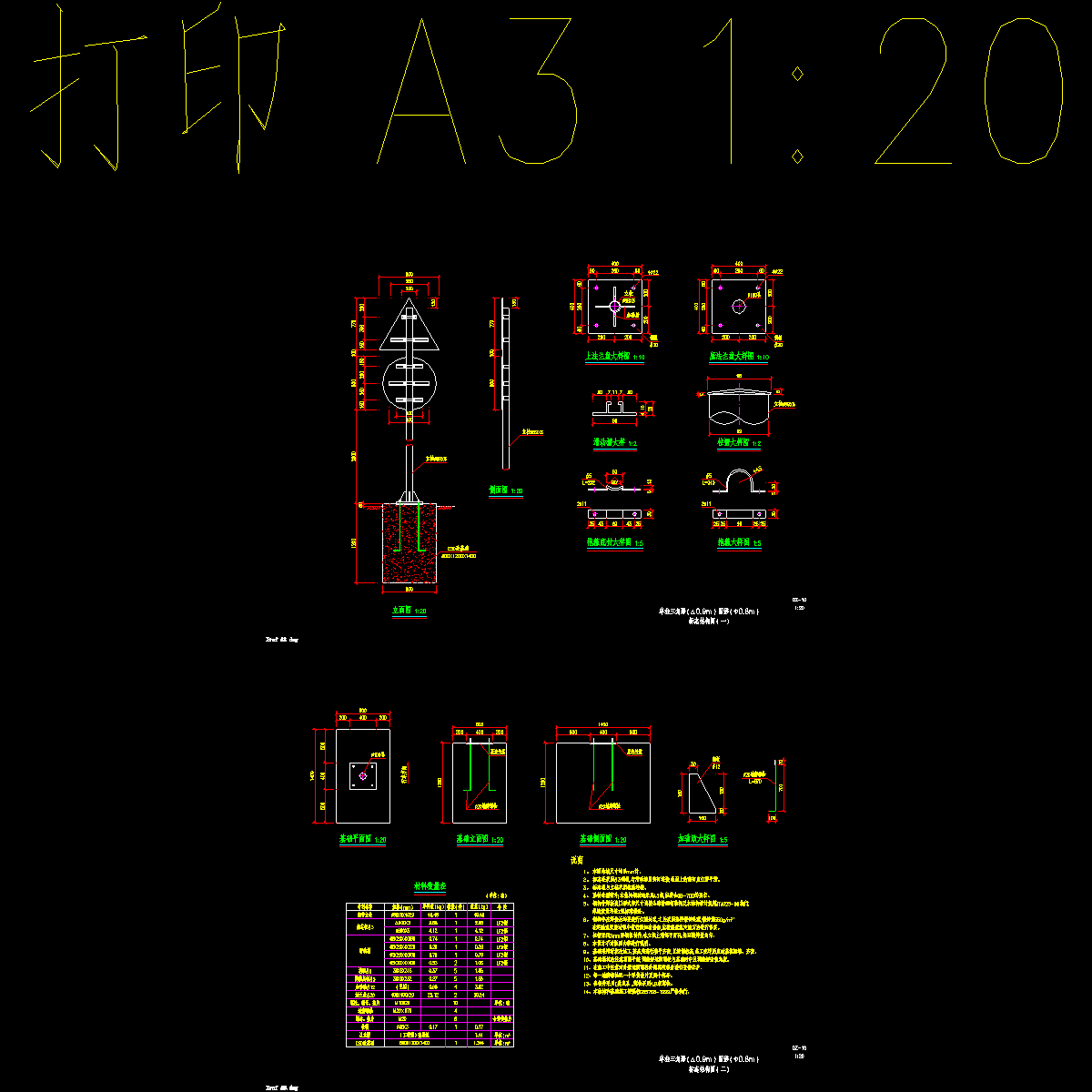

单柱三角形（△0.9m）、圆形（ф0.8m）组合标志结构图 2张
单柱倒三角形（△0.9m）、圆形（ф0.8m）组合标志结构图 2张
双柱标志（挤压板）结构图2000-3000 2张
双柱标志（挤压板）结构图3000-2000 2张
双柱标志（挤压板）结构图4000-2400 2张
双柱标志（挤压板）结构图4000-3000 2张
双柱标志（挤压板）结构图4200-2400 2张
双柱标志（箭头牌）结构图1600-600 2张
双柱标志（箭头牌）结构图2000-600 2张
F型273立柱标志（挤压板）结构图 3张
T型273立柱标志（挤压板）结构图4000-2200 3张
L型标志结构图（悬臂L=10m）10张
L型标志结构图（悬臂L=14m）10张
悬臂式Y型（单臂－ф1.0m）标志结构图2张
悬臂式Y型（双臂－ф1.0m）标志结构图2张

附件详情

图纸含单柱标志、双柱标志、L型标志、F型T型L型立柱标志、悬臂式Y型标志结构图。
标志板与立柱采用抱箍连接。基础采用明挖法施工,基底先进行整平夯实,且控制标高,施工完毕后应对基坑回填、夯实。基础浇筑时注意顶面平整,调整好地脚螺栓与基础对中且调整好安装角度。在施工中注意对外露地脚螺栓外露螺纹部分进行妥善保护。
……
共计62张，编制于近代年

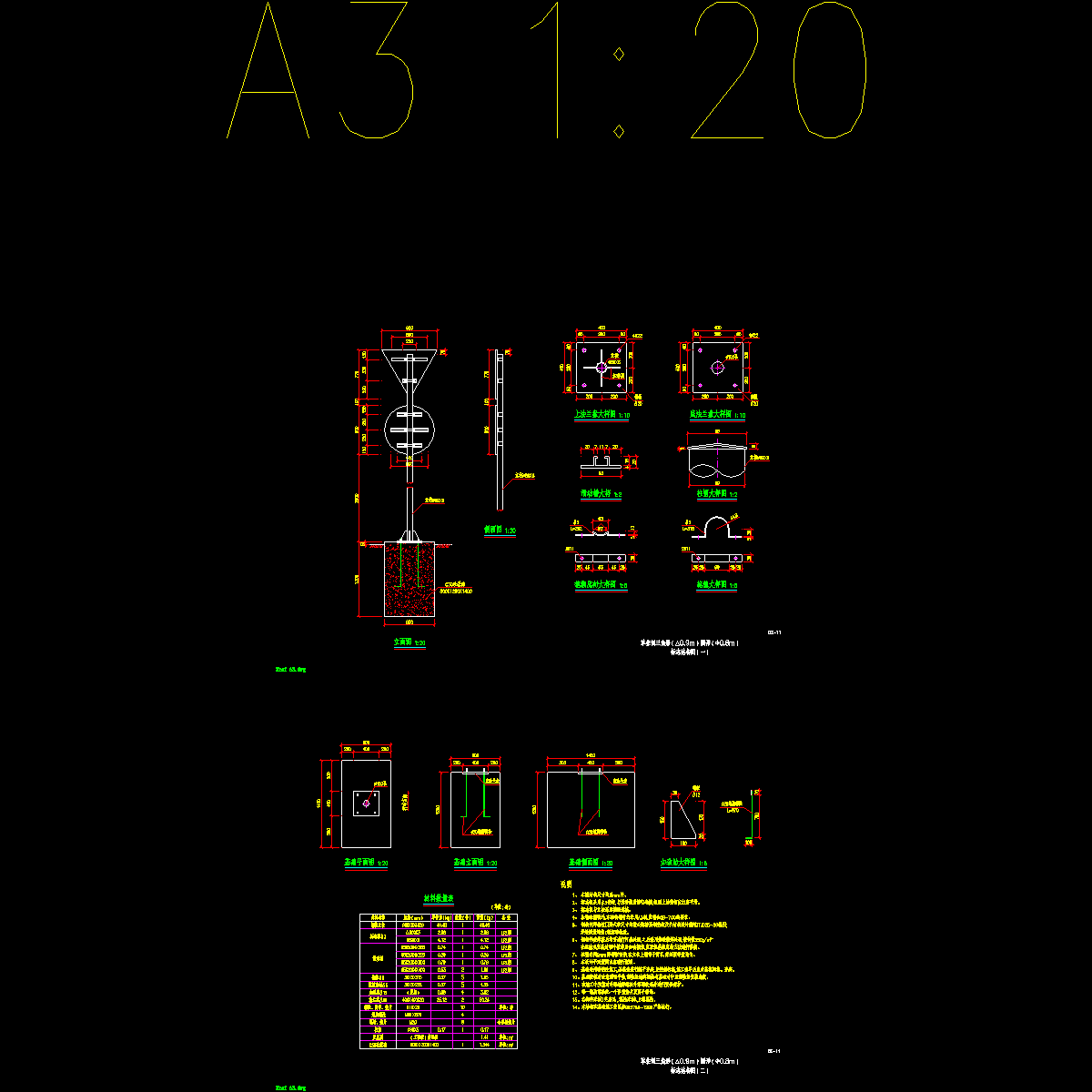

单柱三角形（单面△0.9m）标志结构图

双柱标志（箭头牌）结构图

L型标志结构图（悬臂L=14m）

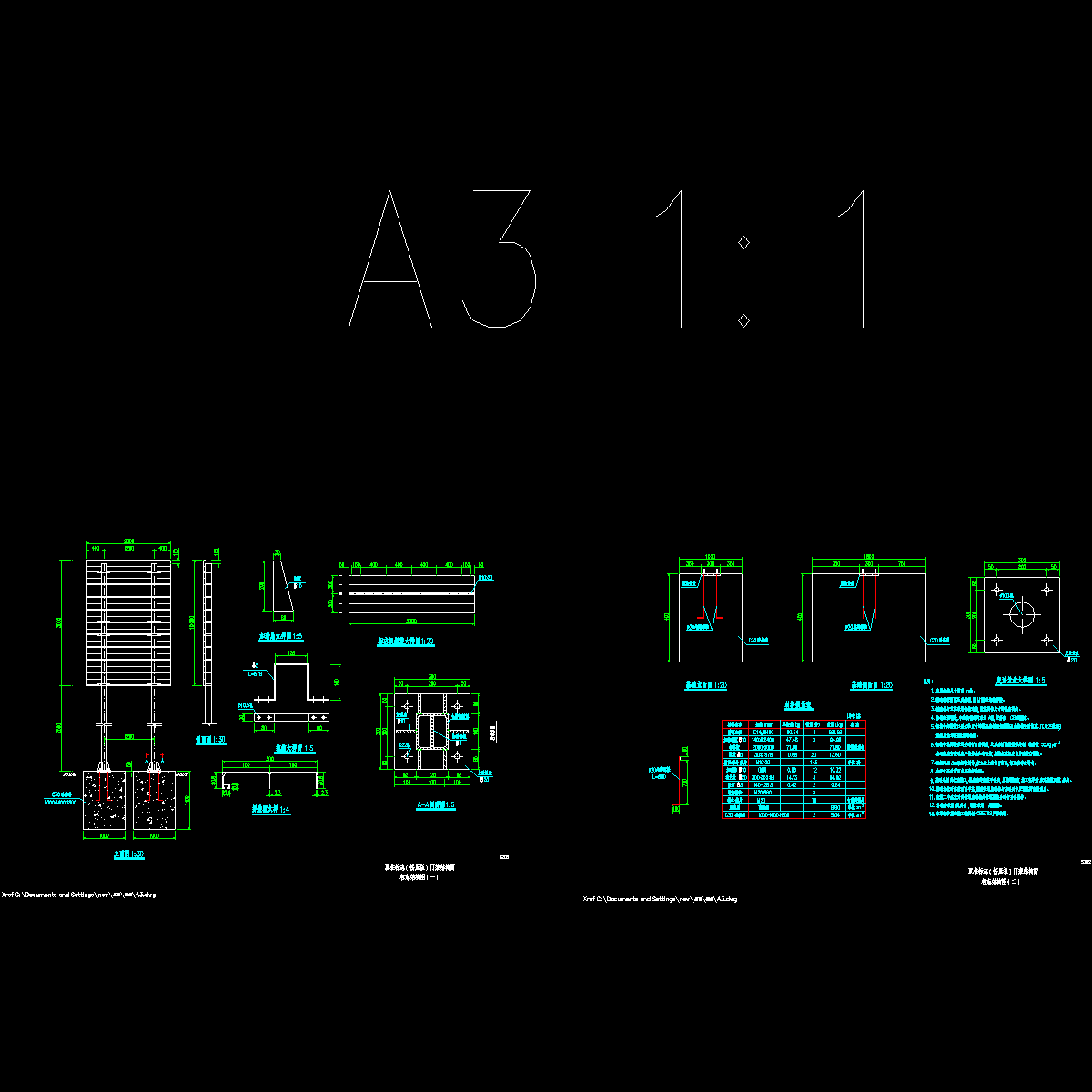

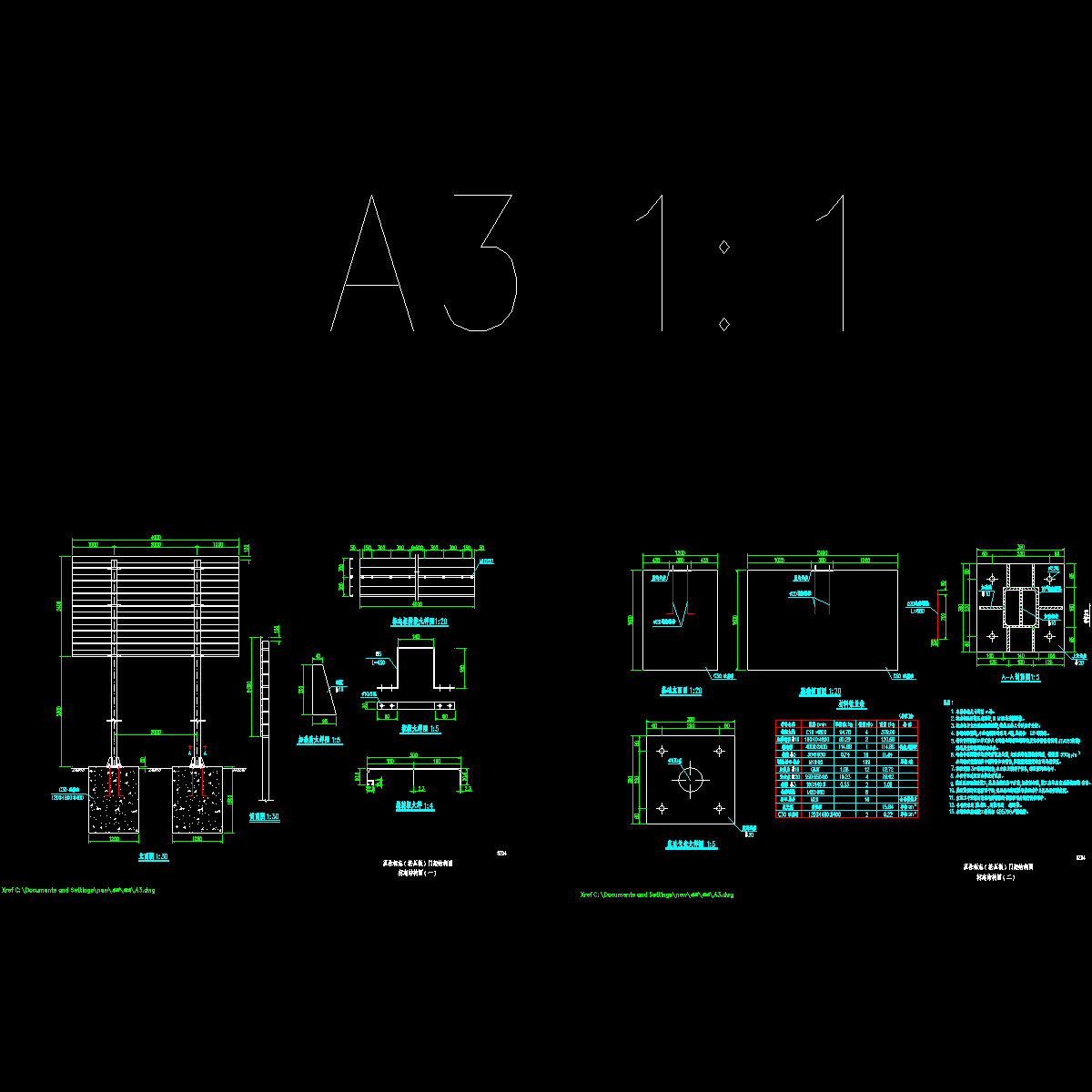

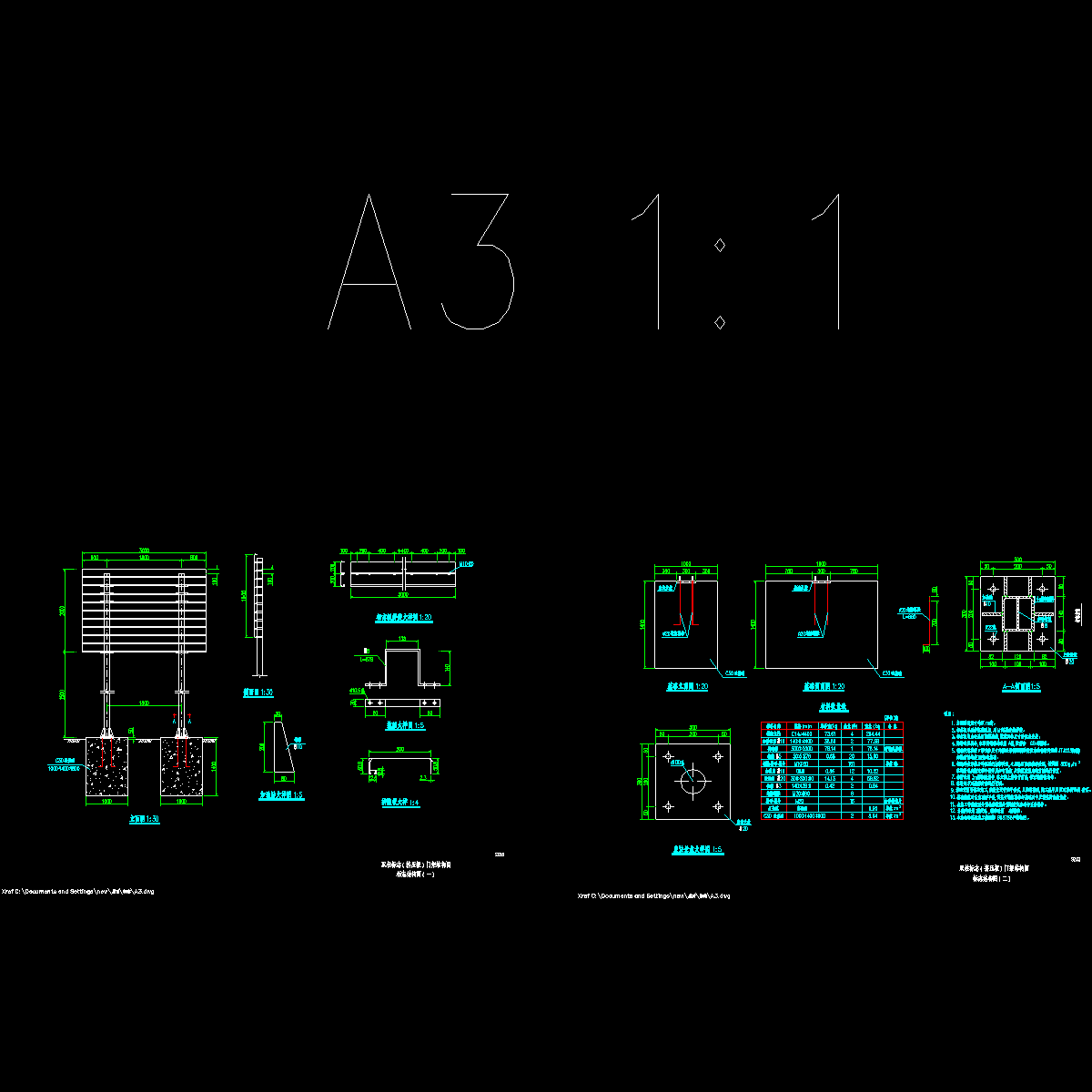

双柱标志（挤压板）结构图

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源
