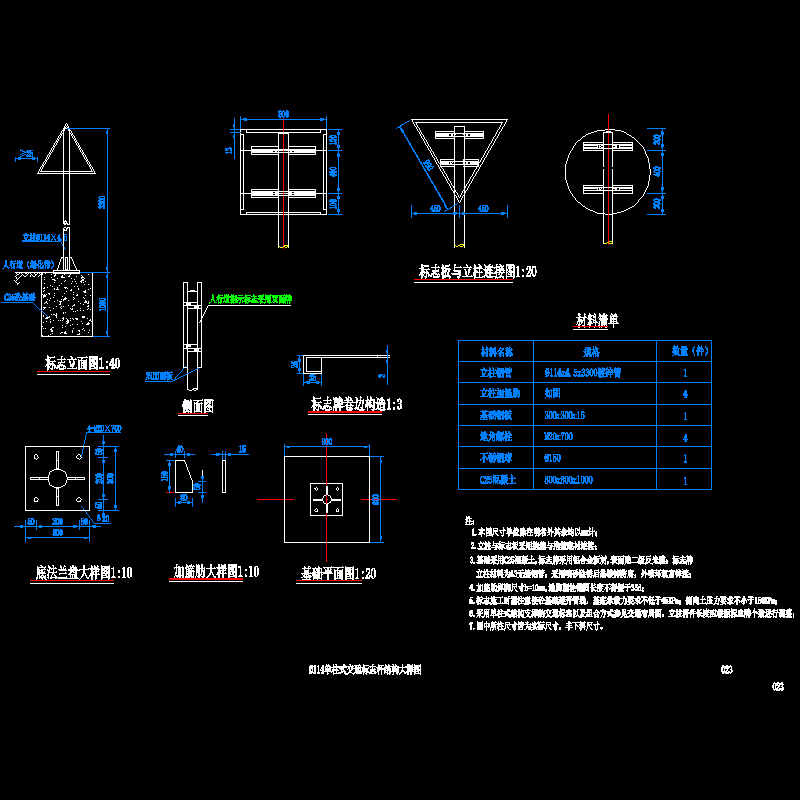

单柱式交通标志杆结构大样CAD图纸

附件详情

1.本图尺寸单位除注明者外其余均以mm计；
2.立柱与标志板采用抱箍与抱箍底衬连接；
3.基础采用C25混凝土,标志牌采用铝合金板材,表面贴二级反光膜；标志牌立柱材料为A3无缝钢管，采用喷砂除锈后热镀锌防腐，外喷环氧富锌漆；
4.加筋肋焊脚尺寸h=10mm,地脚螺栓锚固长度不得短于35d；
5.标志施工时需注意使砼基础避开管线，基底承载力要求不低于45KPa；侧向土压力要求不小于150KPa；
6.采用单柱式结构支撑的交通标志以及组合方式参见交通布局图，立柱杆件长度应根据标志牌个数进行调整；
……
共计1张（2013年编制）
