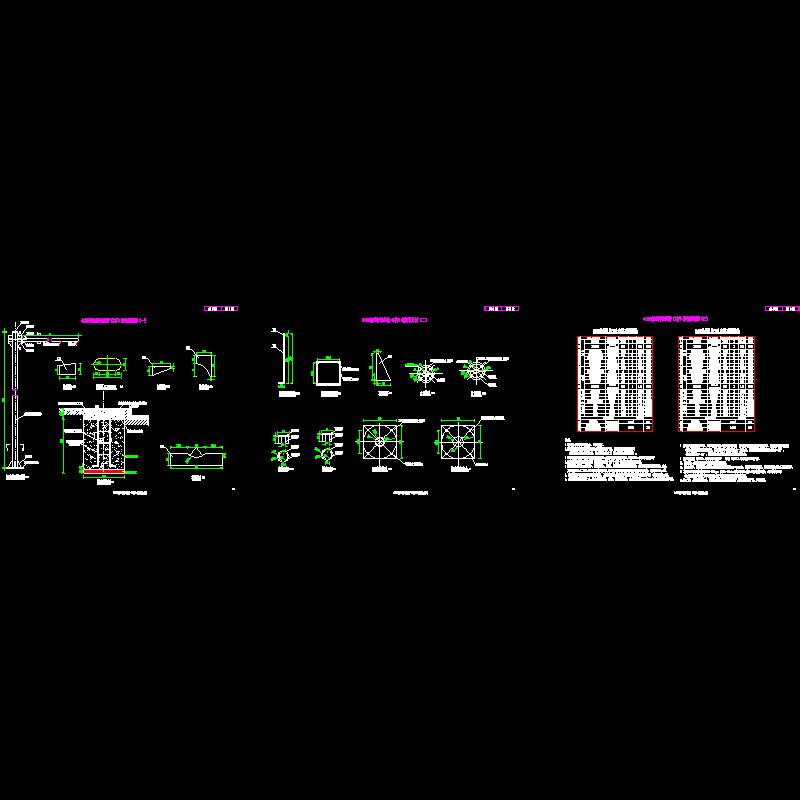

φ159标志杆单悬臂（L杆）结构设计CAD图纸

说明： 　　1.本图尺寸单位以毫米计，比例见图。 　　2.标志板与横梁采用抱箍连接,抱箍直径为^89，标志板的每根滑槽与 　　 横臂相交处均设置抱箍，抱箍详细尺寸见《抱箍连接件设计图》。 　　3.立柱顶端雨帽和横梁端部雨帽采用6mm厚的钢板罩焊接封盖,立柱300mm埋置于路面以下。 　　4.钢构件采用的钢材应符合《碳素结构钢》GB/T 700-2006国家标准的要求。 　　5.地脚螺栓采用45#钢制作，连接螺栓、螺母、垫圈均采用高强度部件，高强螺栓连接副采用8.8级， 　　 其应符合GB/T 1231-2006国家标准要求,对外露部分钢构件采用喷冷镀锌漆防腐，镀锌量350g/m2/。 　　6、杆件结构均采用热镀锌防腐处理，其表面各喷涂两遍环氧富锌底漆和银色调和漆，镀锌量600g/m2/。 　　…… 　　共3页
