地面悬臂式标志杆(L杆)结构设计方案大样图CAD

标志板与横梁采用抱箍连接,标志板的每根滑槽与横臂相交处均设置抱箍,抱箍详细尺寸见《抱箍连接件设计图》。   地脚螺栓采用45#钢制作,连接螺栓、螺母、垫圈均采用高强度部件,高强螺栓连接副采用8.8级,   其应符合GB/T 1231-2006国家标准要求,对外露部分钢构件采用喷冷镀锌漆防腐,镀锌量350g/m2/。   杆件结构均采用热镀锌防腐处理,其表面各喷涂两遍环氧富锌底漆和银色调和漆,镀锌量600g/m2/。   立柱顶端雨帽和横梁端部雨帽采用5mm厚的钢板罩焊接封盖。   基础采用明挖法施工,基底应先平整,夯实,控制好标高,必须浇筑厚35cm的M10水泥砂浆基座保护层。   ……   八角锥形钢管标志L杆主要工程数量表   (a130/A150×7850立柱、b90/B130×8000悬臂)   (a120/A140×7850立柱、b80/B120×6000悬臂)   (a140/A160×7850立柱、b100/B140×10000悬臂)   等边八角钢管悬臂式标志杆(L杆)钢结构连接件、基础尺寸表   地面悬臂式标志杆(L杆)结构设计图(立面、基础箍筋大样图、基础结构、基础法兰盘、地脚螺栓大样图)   ……   共计6张

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

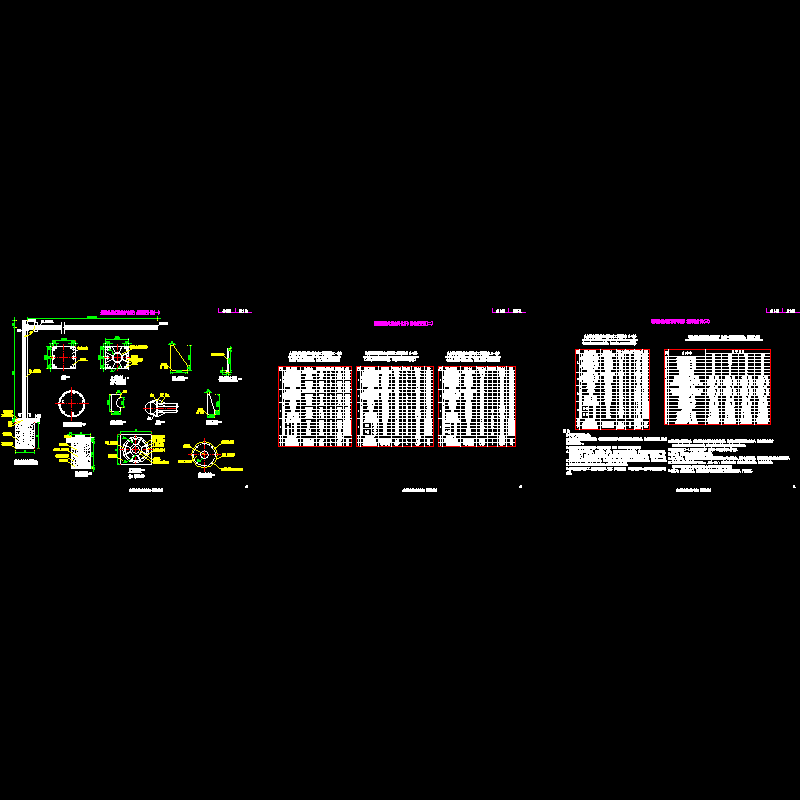

  • 地面悬臂式标志杆(L杆)结构设计方案大样图CAD - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
