16层大型商住楼采暖系统设计施工图纸

附件详情

一、项目概要：该项目为一广场商住楼，地下2层，地上16层，建筑高度57.8米，地下一层为戊类储藏室，地下二层为人防，一、二层为商业网点，三层以上为住宅，为一类居住建筑。建筑总面积为21820.3m2，其中商业部分为4241.25m2，住宅部分为17579.05m2.
二、设计内容：
1、设计内容：商住楼的采暖、通风和防、排烟系统。不包含室外热力管网、热力站房和地下二层的人防。
2、热源：小区热力站房提供低温热水系统，热媒参数为50℃/40℃低温热水。

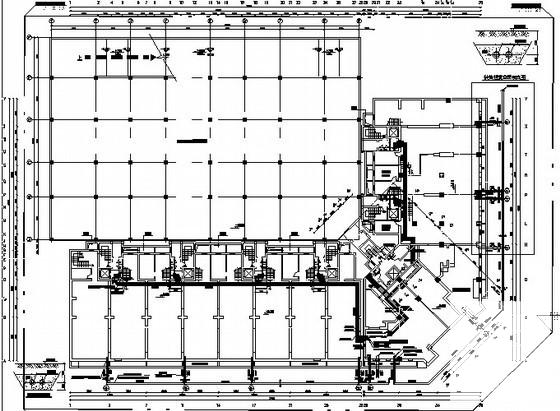

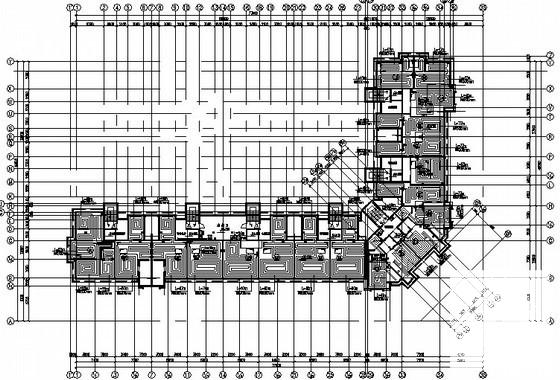

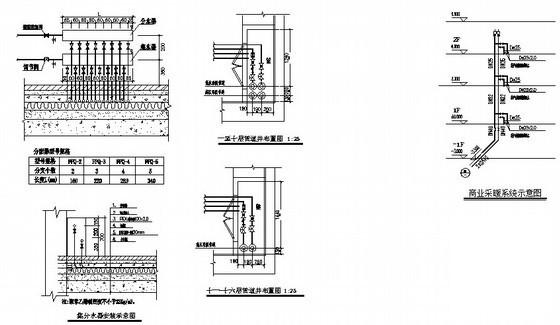

3、采暖系统形式及系统分区：采暖系统采用共用立管的 分户计量 系统，户内为低温热水地板辐射采暖，各单元集中设置采暖管井......
4、热负荷指标：本建筑采暖总热负荷为：691.8kW，其中商业部分热负荷为193.4kw,采暖热指标为45.6kW.住宅部分热负荷为498.4kW,采暖热指标为31.5kW.
5、补水定压：系统补水为软化水，采用膨胀罐定压，补水设备及定压设备均设置在热力站机房内......

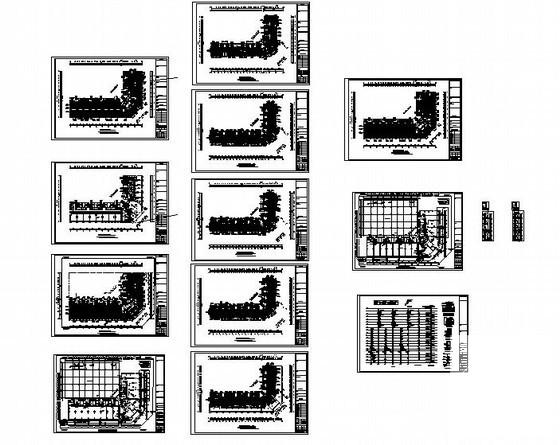

，图纸共15张。
