高层住宅项目通风工程设计施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：71626平方米
- 建筑地上层数：26层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 设计内容：通风
- 送风方式：散流器送风
- 项目所在地：湖南
附件详情
- 通风工程设计施工说明
- 5#通风平面图
- 7#通风平面图
- 8#通风平面图
- 9#通风平面图

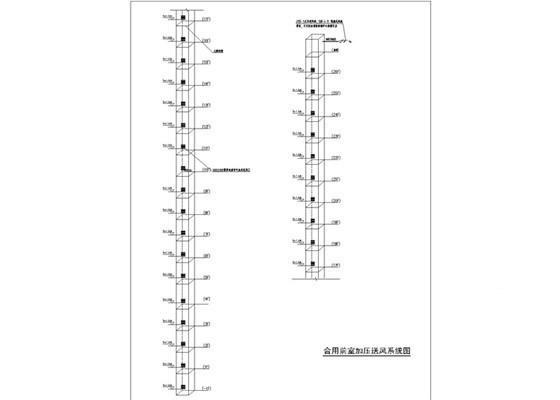

- 合用前室加压送风系统图
- ......
附件详情
1.项目概要：该项目为4栋高层建筑，其中5#楼为十五层住宅楼，建筑面积20609m2
，7#楼为十六层住宅楼，建筑面积15002.36m2，8#楼为十七层住宅楼，上部四层公
建，建筑面积14775.39m2，9#楼为二十六层住宅楼，建筑面积21240.08m2......
2.通风系统：
（1）防烟楼梯间前室及合用前室不具备自然排烟条件，分别采用机械加压送风。
（2）走道排烟时的补风采用利用外窗及门缝自然补风.....
图纸共23张

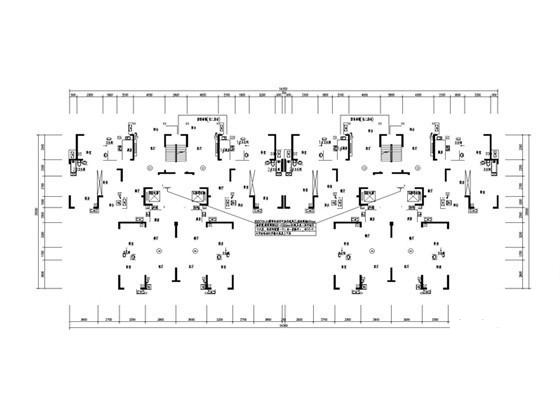

通风平面图
系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
设计施工工程 - 1 -
设计施工工程 - 2 -
设计施工工程 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-10
- 评论次数：0
- 浏览次数：0
- 文件大小：1.61 MB
- 收藏次数：0
-
