高层住宅项目空调及通风排烟施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:福建

附件详情

一、项目概要:
地面共26层,地下一层,建筑高度77.9m,为一类高层建筑....
二、冷热源:
该项目商业部分采用变制冷剂流量多联分体式空调系统,夏季制冷,冬季供暖...
三、空调系统:
1.该项目均采用直流变频多联式空调系统。
2.新风系统供给采用新风机...
四、通风系统:
1.公共卫生间采用机械通风。
2.弱电机房、变配电室设置机械送排风。
3.设置气体消防的房间如变配电室等,气体消防时关闭送、排风上的电动防火阀进行气体灭火,排风次数大于5次/h...

图纸共37张。

防排烟平面图

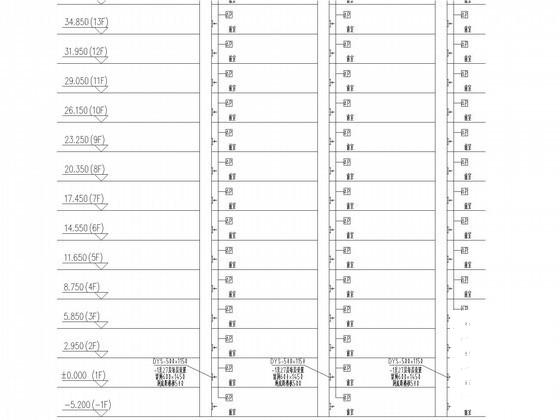

加压送风系统原理图

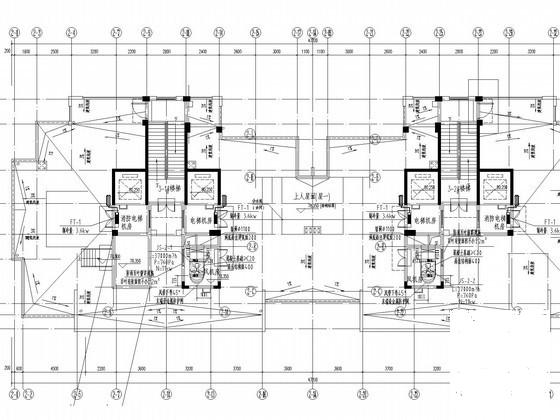

屋面防排烟平面图

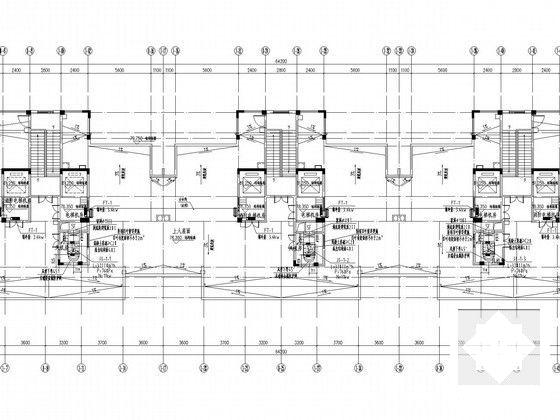

机房层防排烟平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 高层住宅图纸 - 1
    高层住宅图纸 - 1
  • 高层住宅图纸 - 2
    高层住宅图纸 - 2
  • 高层住宅图纸 - 3
    高层住宅图纸 - 3
  • 高层住宅图纸 - 4
    高层住宅图纸 - 4
  • 高层住宅图纸 - 5
    高层住宅图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
