3层学校室内运动场馆采暖及空调系统施工大样图

  • 设计详细说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7454.1平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,冷热源,机房
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:宁夏

附件详情

  • 设计施工说明
  • 锅炉房流程图
  • 锅炉房平面图
  • 大样图 剖面图
  • 空调通风平面图
  • 采暖管道平面图
  • 采暖平面图
  • 采暖系统图
  • ......

附件详情

一、项目概要:
总建筑面积为7454.1平方米.建筑层数地上三层,一至三层层高均为4.5m,游泳馆层高9.0m,羽毛球、网球场层高14.7m......
二、冷热源:
1.设置散热器采暖系统,热源接自校区供热管网,供回水温度为65/45°C。
2.过渡季节泳池池岸低温热水地板辐射采暖系统热源由燃气真空热水机组提供,供回水温度50/40°C。
3.过渡季节空调系统所需冷热媒由三层屋面所设的风冷热泵机组提供。
三、采暖系统:
1.散热器采用钢铝复合型,片宽80mm,中心距为600mm,散热量( T=35°C)为54W/片。

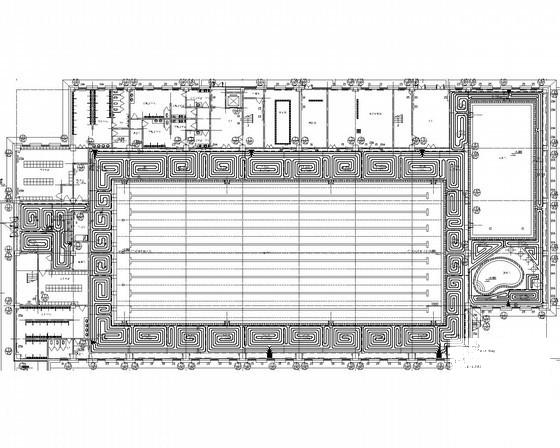

2.泳池池岸设置低温热水地板辐射采暖.采暖供水温度为:55°C,回水温度为:45°C。
四、空调通风系统:
1.游泳馆设置直流式全空气系统,其余空调区域均设置风机盘管加新风的空调系统。
2.游泳馆空调新风机组送风温度:冬季为28°C,夏季为26°C。
3.空调系统新风机组风机的单位风量耗功率不大于0.32W/(m/h)3......

图纸共18张。

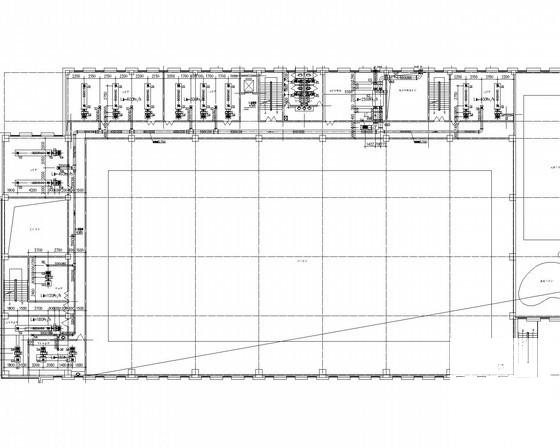

空调风管平面图

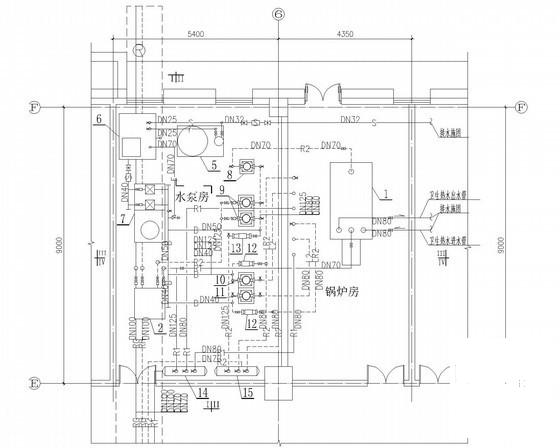

锅炉房工艺管道平面图

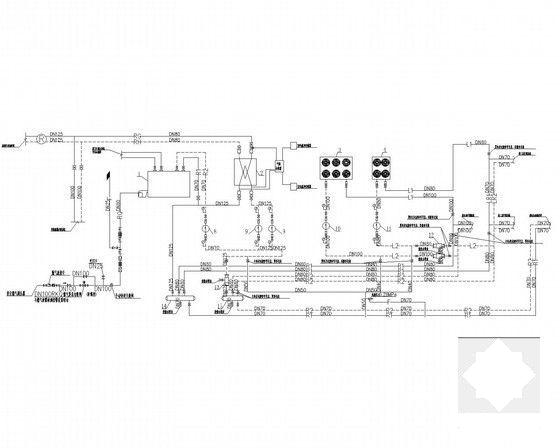

锅炉房流程图

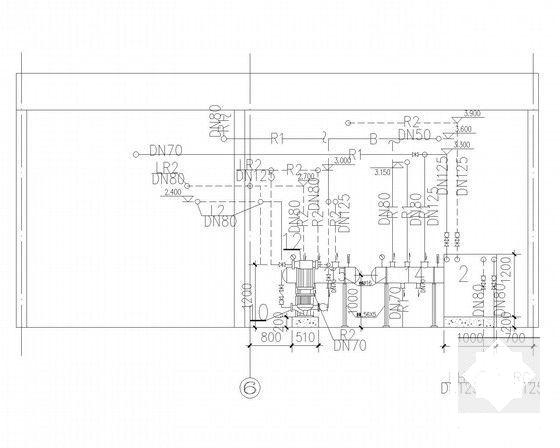

剖面图

锅炉房设备布置平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 室内施工大样图 - 1
    室内施工大样图 - 1
  • 室内施工大样图 - 2
    室内施工大样图 - 2
  • 室内施工大样图 - 3
    室内施工大样图 - 3
  • 室内施工大样图 - 4
    室内施工大样图 - 4
  • 室内施工大样图 - 5
    室内施工大样图 - 5
  • 室内施工大样图 - 6
    室内施工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
