3层体育中心建筑空调及通风排烟系统设计施工大样图

  • 设计详细说明:有
  • 建筑类别:体育
  • 建筑设计面积:50259平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:41张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:单式泵,定流量,双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 暖通空调施工图设计说明

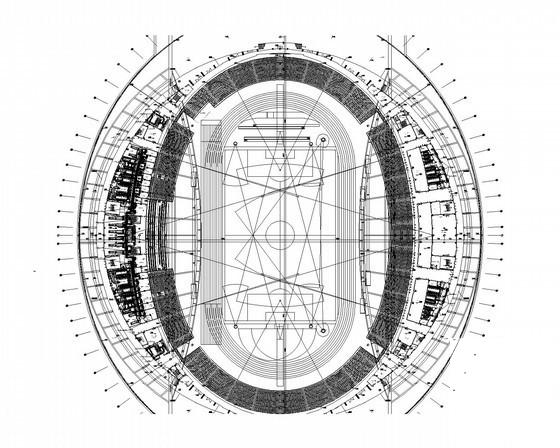

  • 暖通空调风路平面图
  • 暖通空调水路平面图

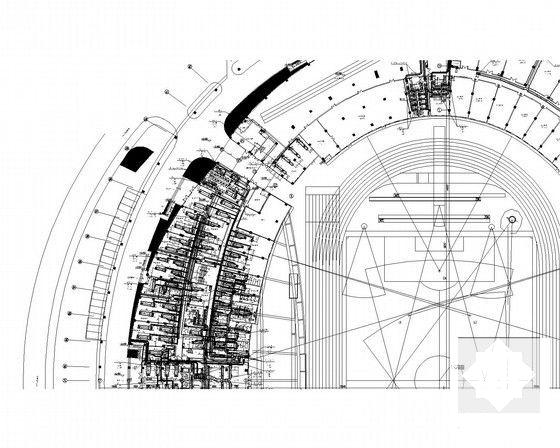

  • 暖通空调平面图
  • 空调水系统自控原理图

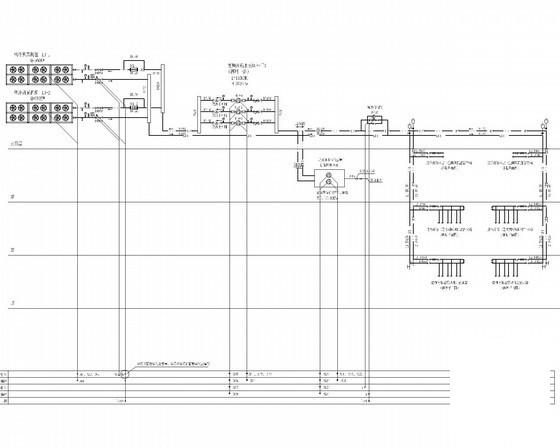

  • 空调水系统及多联机系统图

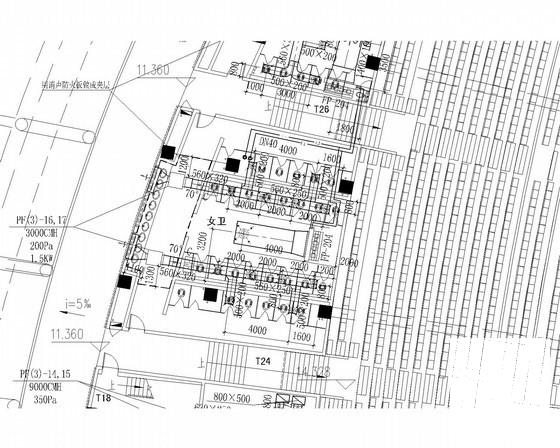

  • 首层卫生间排风大样图
  • 空调机房大样图

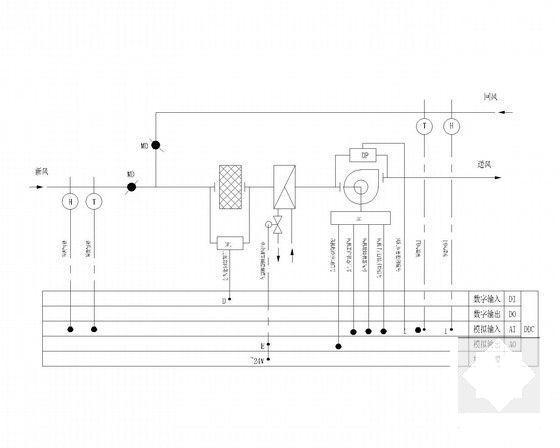

  • 空调末端及风机自控原理图
  • ......

附件详情

一、项目概要:
工程总建筑面积50259平方米,楼高49米,共3层......
二、冷热源:
设计采用集中冷热源系统:
1.一层检录处,空调系统采用可变冷媒流量多联式空调系统。
2.运动员区采用集中冷/热源空调系统,选用2台风冷螺杆式热泵机组。
3.其他区域均设置分体空调......
三、空调系统:
1.中央空调系统采用一级泵定流量设计。
2.空调末端管路采用二管制,冷冻水系统水平管道为同程式设计,垂直管道为异程式设计。
3.面积较小的场所采用风机盘管(或空调室内机)加新风系统。
4.面积较大、人活动较集中的场所采用全空气系统,单风道低速送风,气流组织为上送......
四、通风排烟系统:
1.设备用房设机械排风系统,自然补风。
2.空调房间设机械排风系统,排风量为新风量的80%。
3.不具备自然排烟的防烟楼梯间设加压送风系统......

图纸共计41张。
