沥青混凝土路面厂区道路设计套CAD大样图（44张排水圆管涵）

附件详情

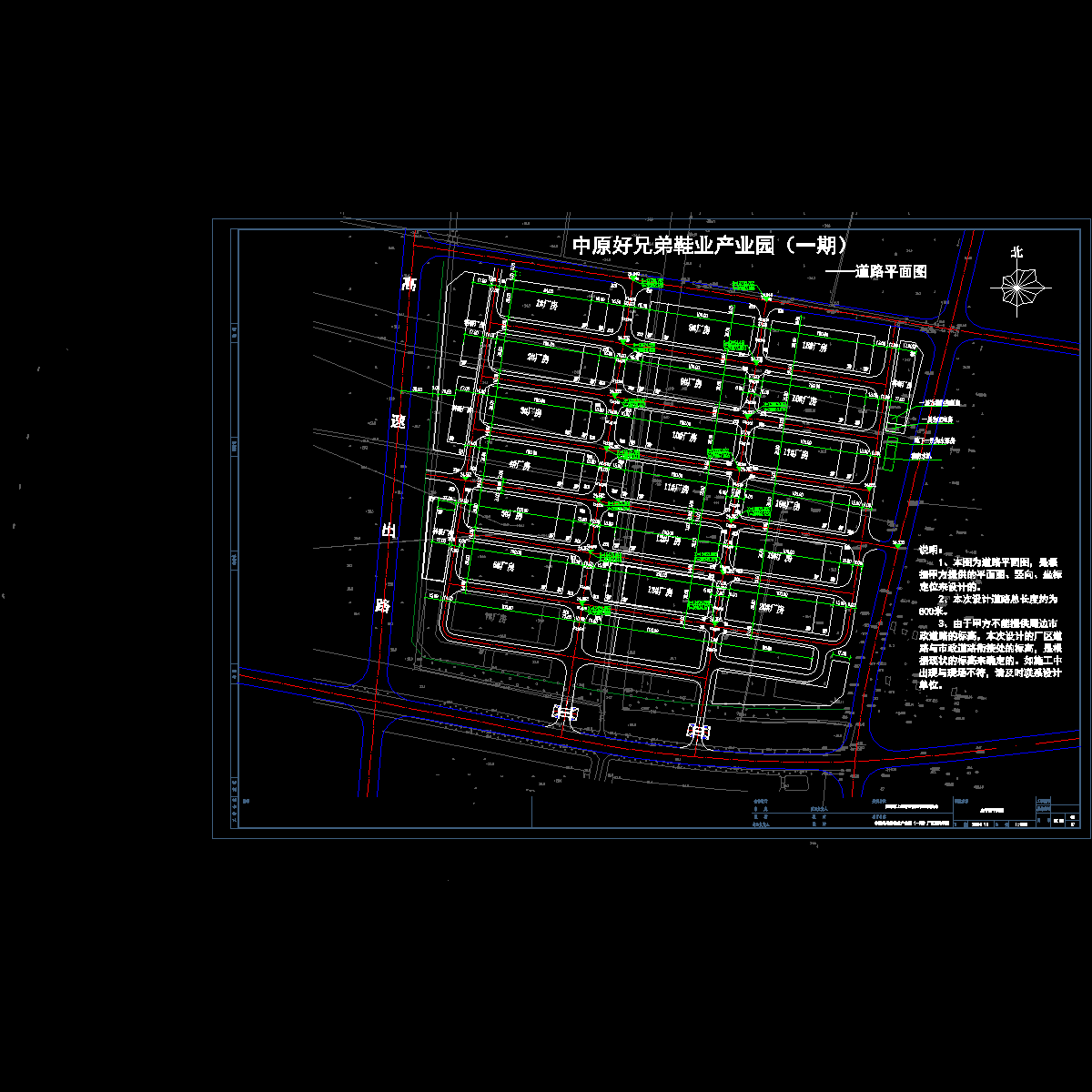

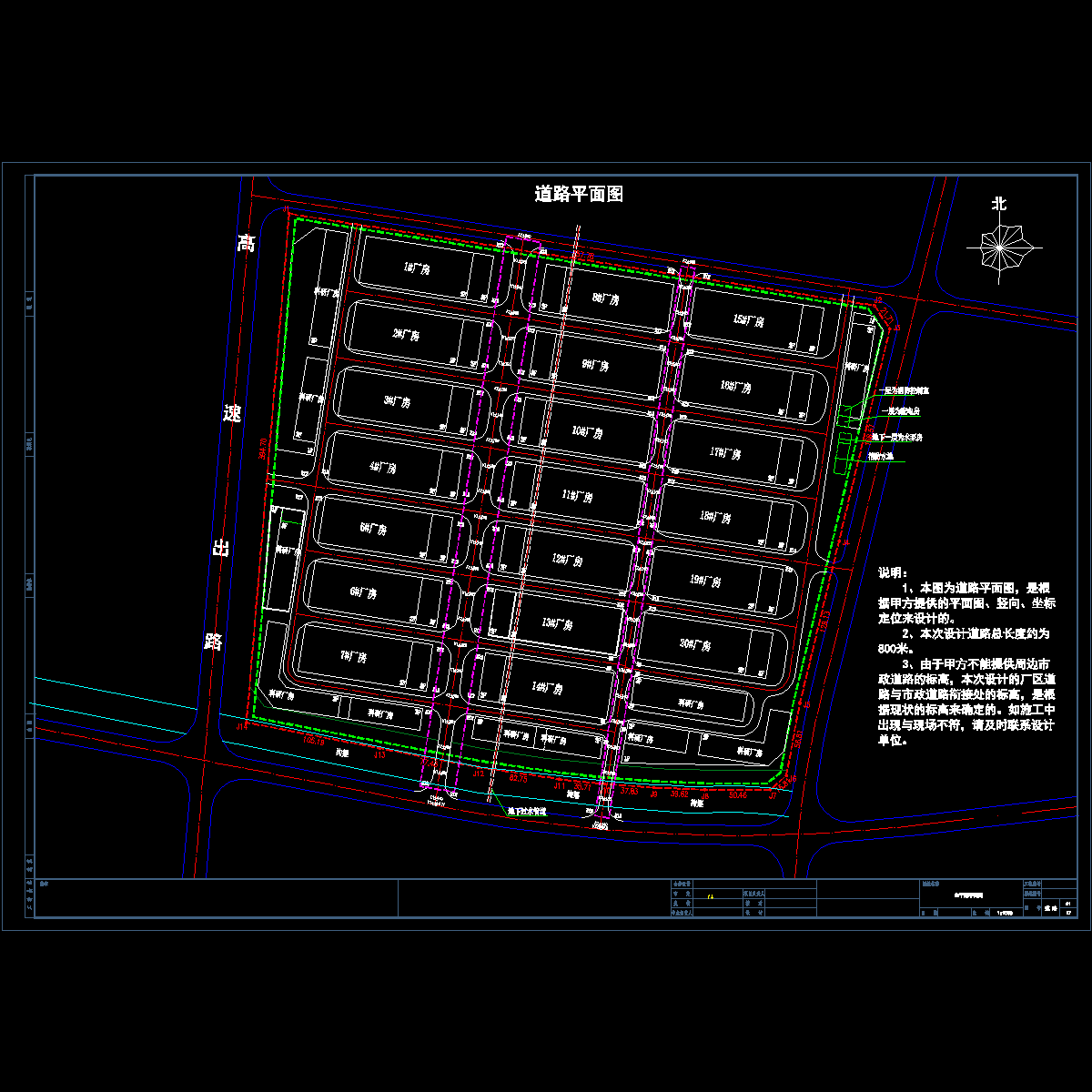

平面设计：
该资料内容是厂区的一期中的主干道。其中南北10米道路荷载为50T，南北7米道路荷载为35T。
......
横断面设计：
厂区道路桩号K1 000～K1 444段机动车道宽10m，横断面设计中机动车道横断面采用双向坡度，横坡为1.5%。道路路拱采用直线型路拱。
厂区道路桩号K2 000～K1 442.6段机动车道宽7m，横断面设计中机动车道横断面采用双向坡度，横坡为1.5%。道路路拱采用直线型路拱。
......
路面设计：
a.路面类型：沥青混凝土路面
b.标准轴载：BZZ－100
c.设计年限：15 年
d.设计车速：15km/h
......
技术标准：
1）道路等级：厂区道路；
2）计算行车速度：15km/h；
3）荷载标准：道路BZZ-100；
4）地震动峰值加速度系数0.05g；
5）道路横坡度：机动车道均采用1.5%双向坡。
......
涵洞概况：
本项目有两道过路涵，均为2-Φ3.00m圆管涵。施工时，可根据实际情况，对涵洞位置、长度、洞口形式及涵底高程做适当调整。
......
设计于近代年，共44张CAD设计图。
