20米宽城市支路设计CAD施工大样图189张（路灯给排水）

资料简介
赚取积分

公路等级：一级
车道数：二车道
干线：否
位置：安徽
设计年代：近代

附件详情

设计总说明10
工程平面位置示意图
道路综合横断面
道路平面图17
道路纵断面图11
道路土方横断面15
混合车道土方计算表4
人行道土方计算表4
道路土方总量计算表4
道路逐桩坐标表2
道路竖曲线要素表
道路平曲线要素表
道路结构图
无障碍设计施工图2
树池大样图
人行道拼花图
检查井井周基层加固及井圈图2
交叉口竖向设计图5
第二章路灯工程部分
设计总说明
路灯平面图17
路灯电缆井结构图
路灯基础图、控制箱原理图
给排水：
给排水设计说明
雨水示意图
综合横断面图
雨水平面图17
雨水纵断面10
雨水井表3
雨水主要材料表
污水示意图
综合横断面图
污水平面图17
污水纵断面9
污水井表3
污水主要材料表
给水示意图
综合横断面图
给水平面图17
给水纵断面10
给水井表2
给水主要材料表

附件详情

道路全长2795.468米，道路红线宽20米，单幅路断面形式，其中14m（混合车道） 2X3m（人行道），路面采用沥青混凝土路面。道路等级为支级-I级；设计车速为20km/h，设计标准轴载为BZZ-100。最小停车视距20m。单挑式路灯采用双排对称式及非对称，灯具悬挑长度为2.5米左右，灯具仰角小于等于15度。雨污分流制。管道基础采用120度或180度混凝土管道基础。
设计内容含道路（混合车道14米、人行道2X3米）及附属物（给水、排水、路灯）工程施工图设计。
车行道部分：4cm 厚细粒式改性沥青混凝土（AC-13C）粘层 6cm 厚中粒式改性沥青混凝土（AC-20C）玻纤格栅（满铺）下封层透层 20cm 厚水泥稳定碎石（4.5%） 20cm 厚水泥稳定碎石（4.5%） 20cm 石灰土基层（12%）；人行道部分：20×10×6cm 机制C40 混凝土路面砖 3cm 水泥砂浆（体积比1：3） 8cm 厚C20 细石混凝土 20cm 厚石灰土基层（12%）。
……
共计189张，设计于近代年

树池大样图

直径800井周井盖加固

污水断面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源

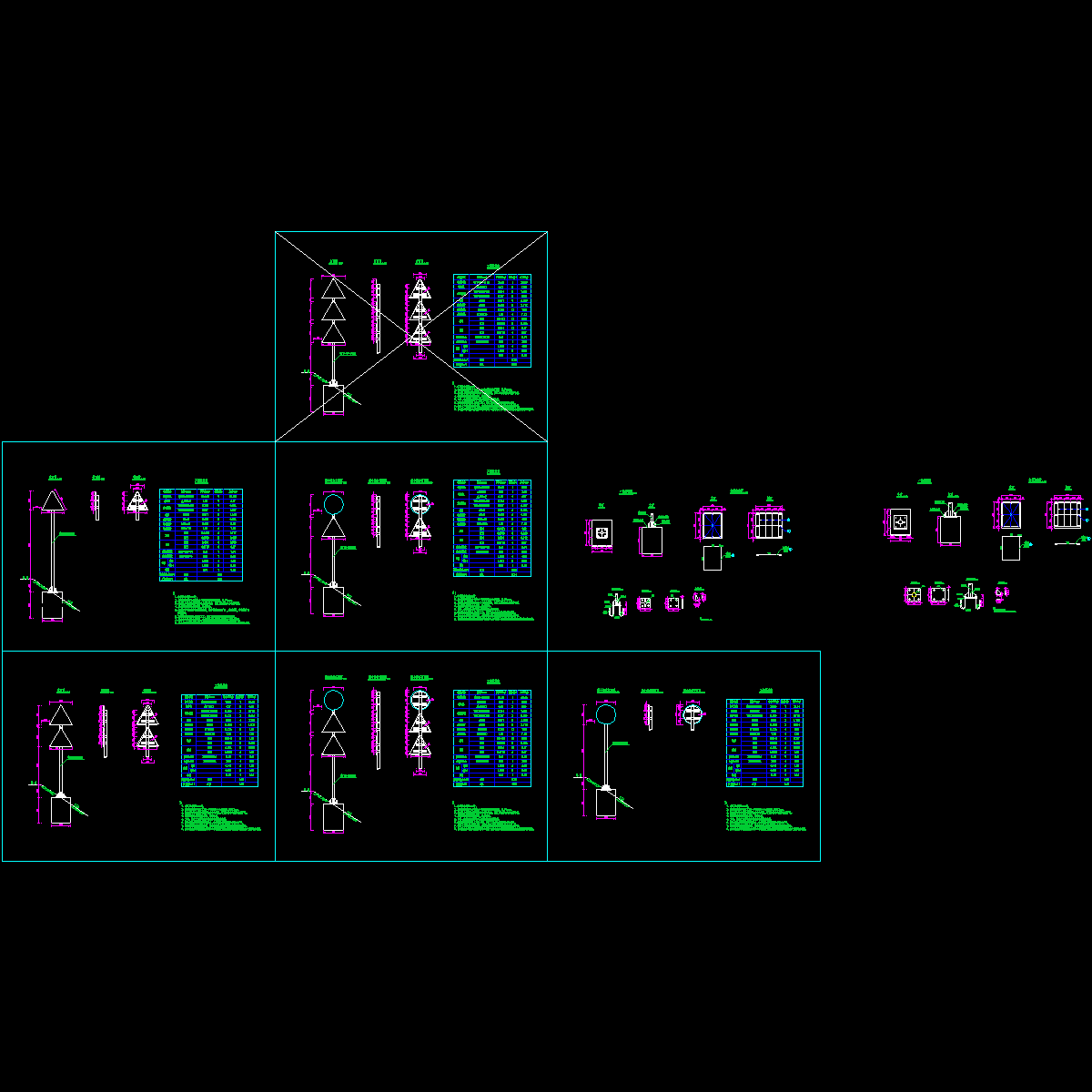

s2-8-5单柱式标志结构设计图.dwg

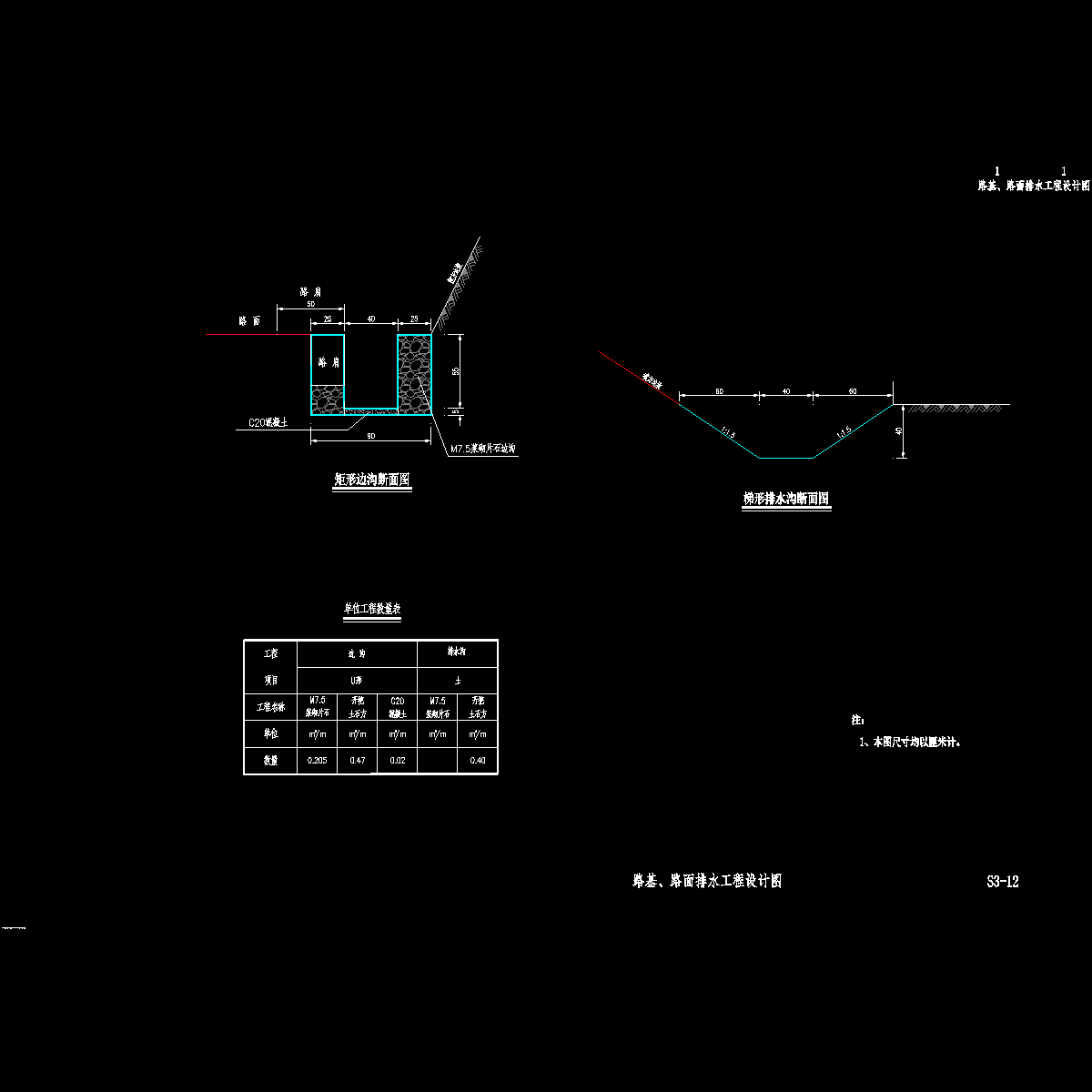

s3-12路基、路面排水工程设计图.dwg

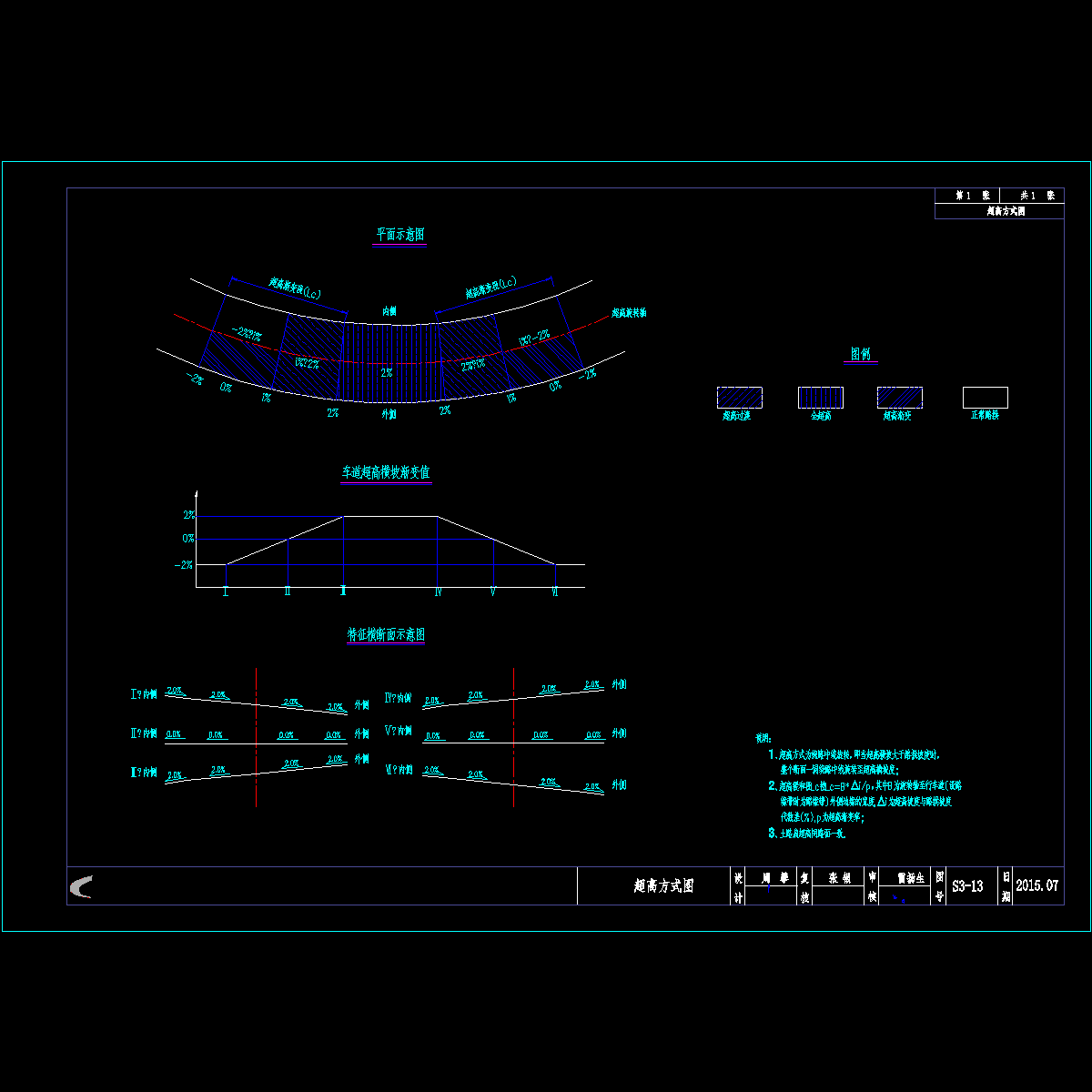

s3-13超高方式图.dwg

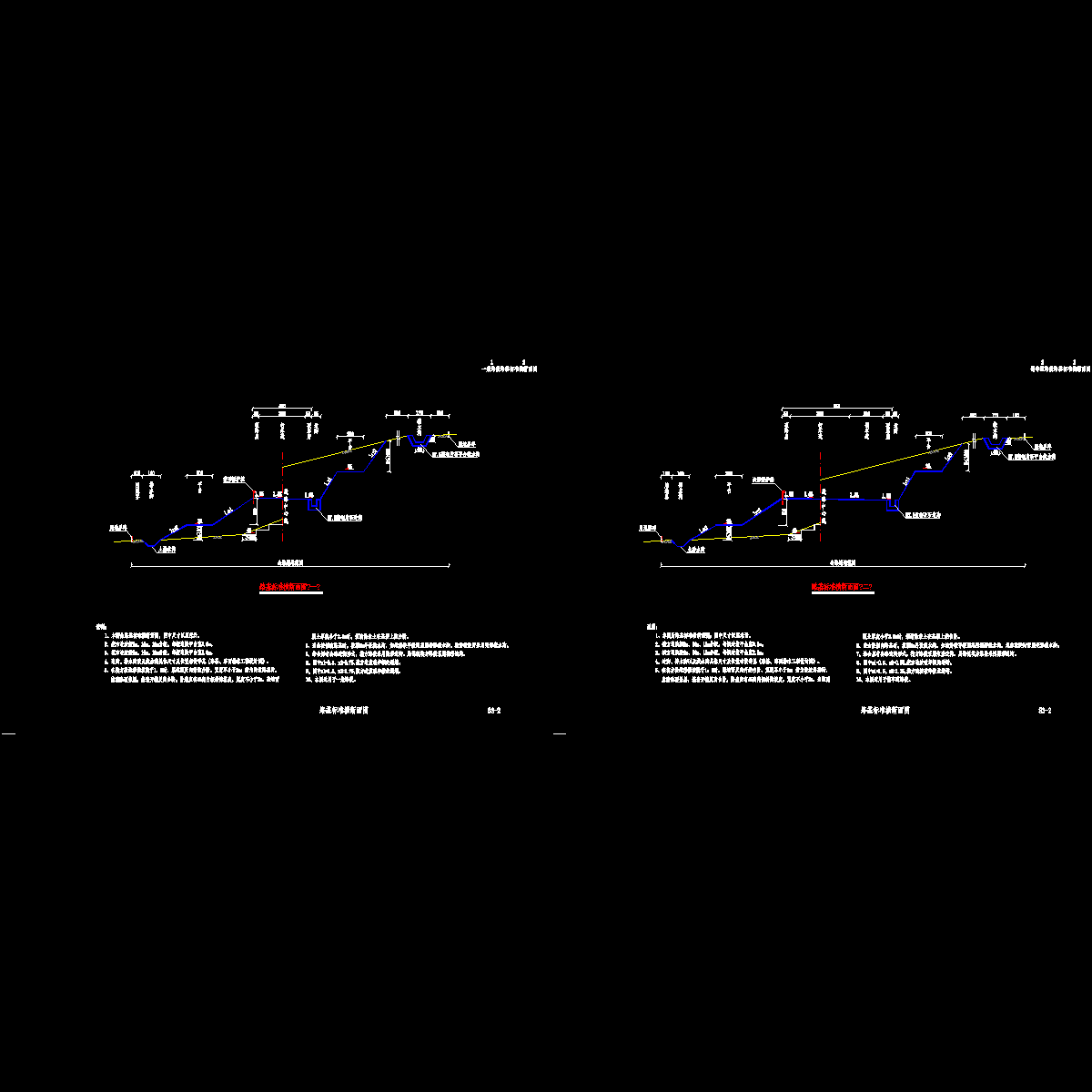

s3-2路基标准横断面图.dwg

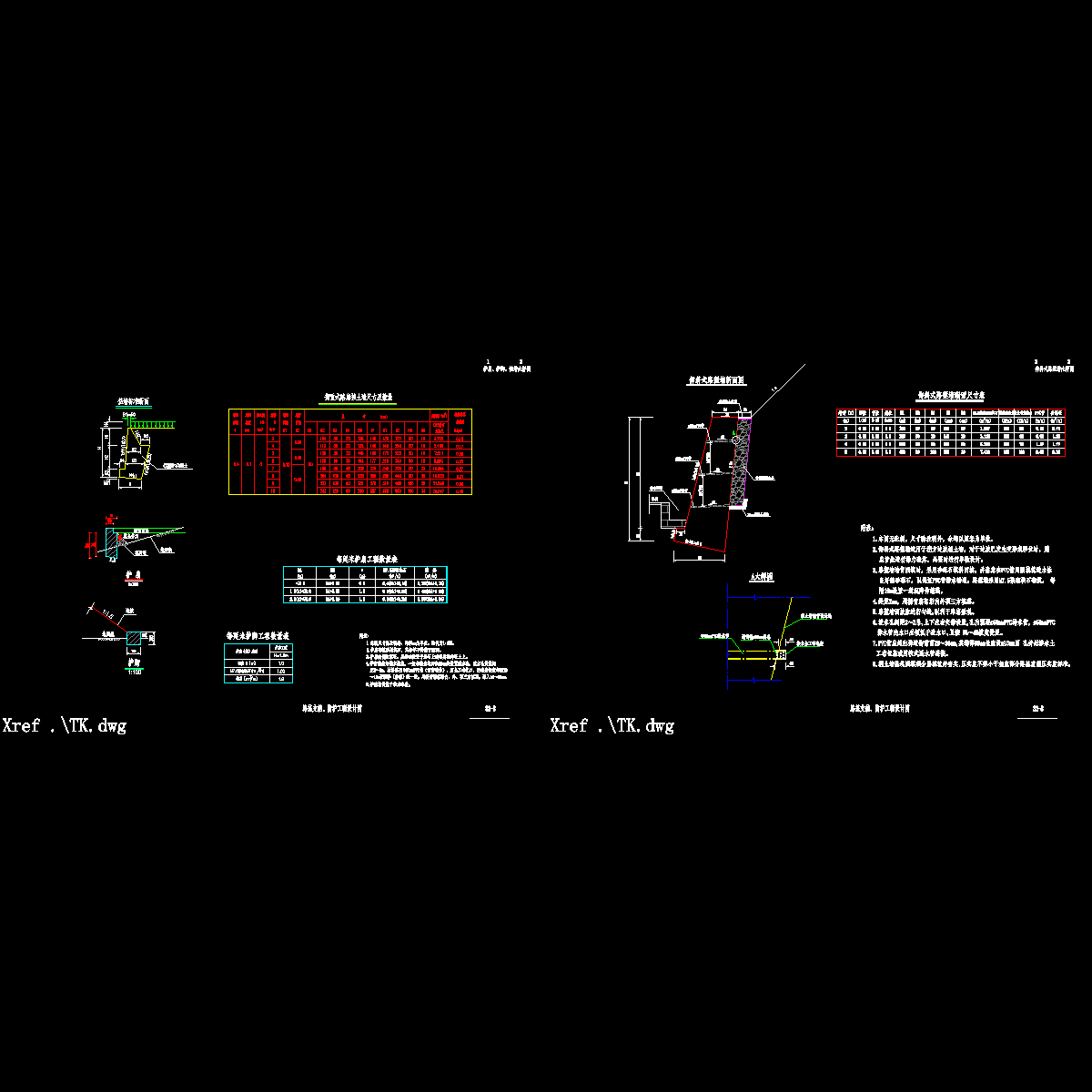

s3-8路基支挡、防护工程设计图.dwg
s4-1涵洞工程数量表.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2024-01-02
评论次数：0

浏览次数：0
文件大小：19.9 MB

收藏次数：0
文件名称：附件-995988797755869987.rar
