城市支路路灯工程CAD施工大样图设计14张

附件详情

本道路全长454.10m,为城市支路,纵断面设计按30km/h标准设计,本图纸主要设计内容为道路工程。
……
道路设计车速为30km/h,双向2车道,道路规划路幅宽20m,因为道路两厢均为居民小区,特设置了1.5米的绿化带,同时,在有挡墙位置,将绿化带放置在道路外侧,用于遮挡挡墙结构,美化道路。
……
灯具选型:该道路工程路灯选用10米单臂路灯,光源为250w高压钠灯,灯臂悬挑长度为1.2米,仰角10°,灯间距为28米,在道路西侧人行道布置;所有灯具防护等级均为IP65。
……
共14张,编制于2012年。

暗井大样图

标准横断面

灯杆大样图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

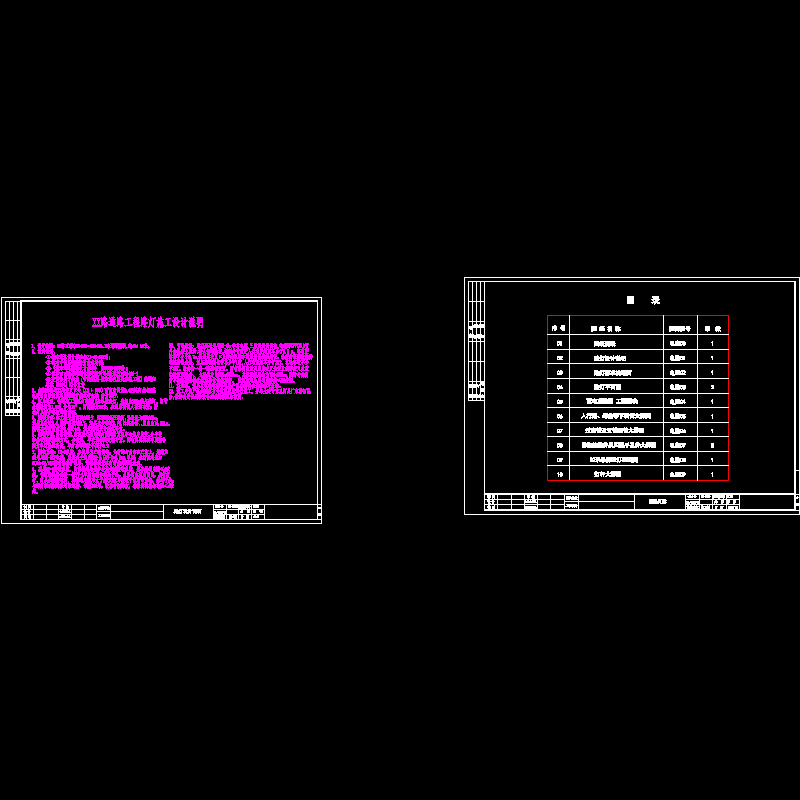

  • 0说明_2.dwg
    0说明_2.dwg

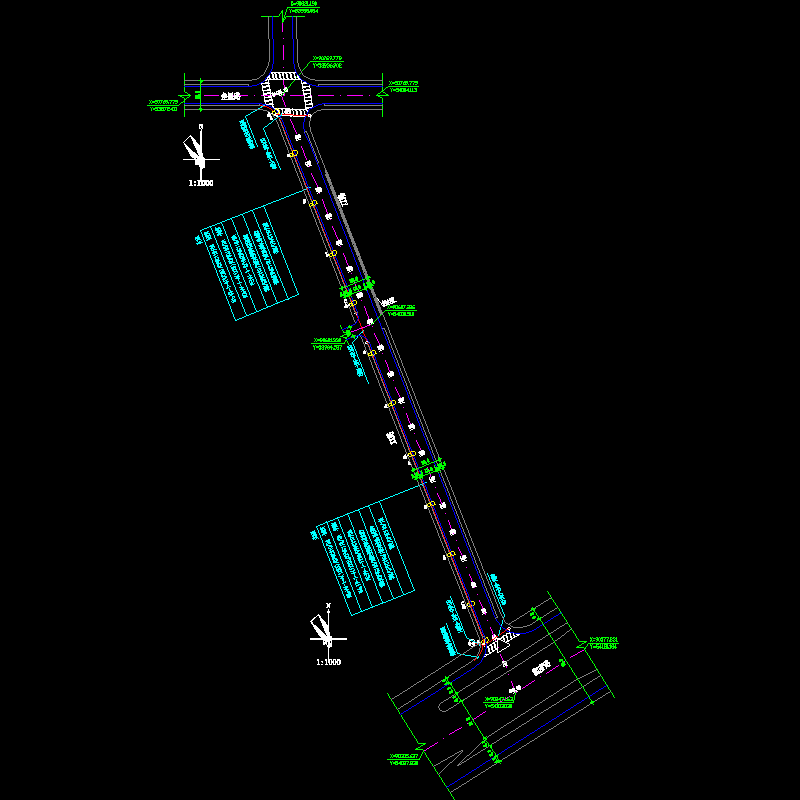

  • 1路灯平面图.dwg
    1路灯平面图.dwg
  • 2标准横断面.dwg
    2标准横断面.dwg

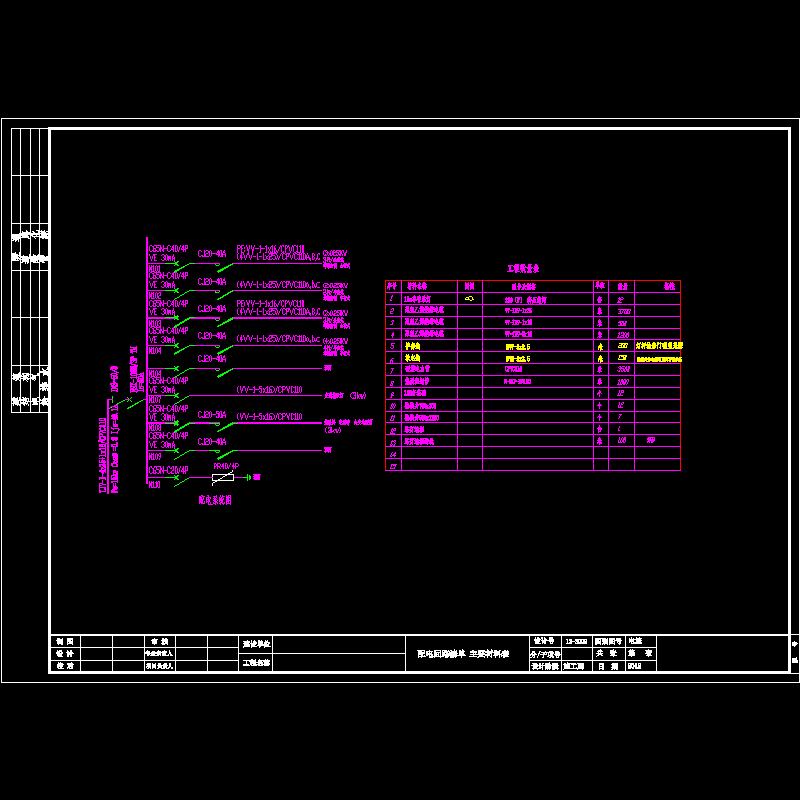

  • 3配电回路清单,材料表.dwg
    3配电回路清单,材料表.dwg

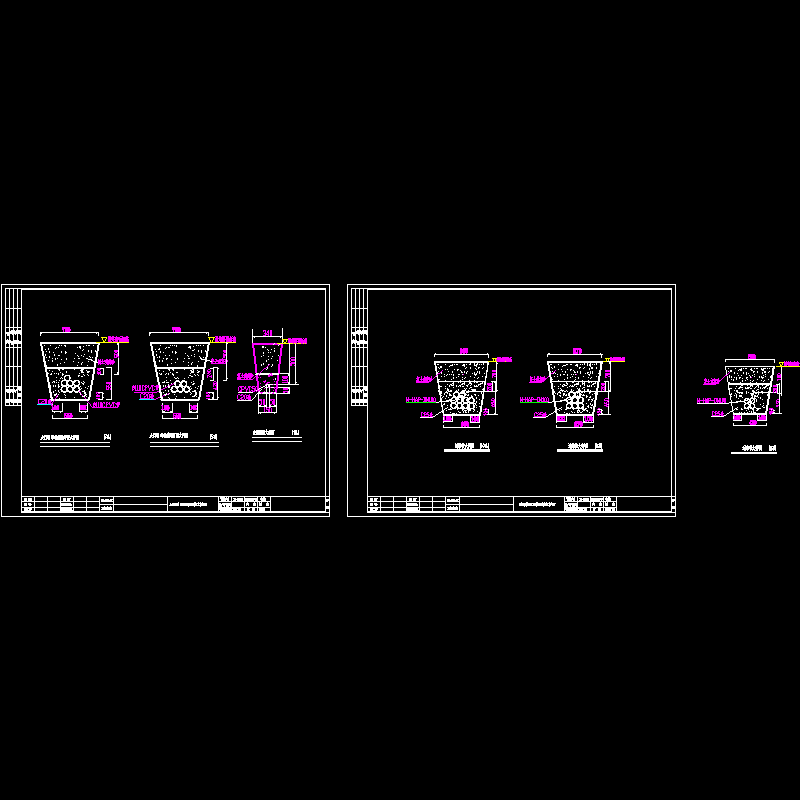

  • 4人行道,绿化带埋管大样_2.dwg
    4人行道,绿化带埋管大样_2.dwg
  • 5暗井大样图_5.dwg
    5暗井大样图_5.dwg
  • 6灯杆基础图.dwg
    6灯杆基础图.dwg
  • 7灯杆大样图.dwg
    7灯杆大样图.dwg
以上是部分截图,请下载附件后查看完整高清内容
