框架结构循环水处理厂房施工图纸cad平面布置图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:19张
  • 设计年代:近代
该附件为:框架结构循环水处理厂房施工图2019 12P,格式为CAD版本。
一、简介:
该项目位于贵州,框架结构循环水处理厂房,该项目主体包括主厂房和地下水池两部分。主厂房平面尺寸为55.1×14.6m,地上一层,层高5m,地下一层,层高6m。地上部分建筑设计结构形式为现浇钢筋混凝土框架结构,地下部分为现浇钢筋混凝土墙结构。地下水池平面尺寸为53.8×15.6m,
二、目录
结构设计总说明、主厂房地下室底板配筋图、主厂房地下外墙平面布置图、主厂房柱平面布置图、主厂房地下室顶梁配筋图、主厂房地下室顶板模板配筋图、主厂房屋面板模板、配筋图、主厂房屋面梁配筋图、1、2号楼梯结构图、地下水池底板配筋图、地下水池墙柱平面布置图、地下水池顶梁配筋图、地下水池顶板模板配筋图
三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

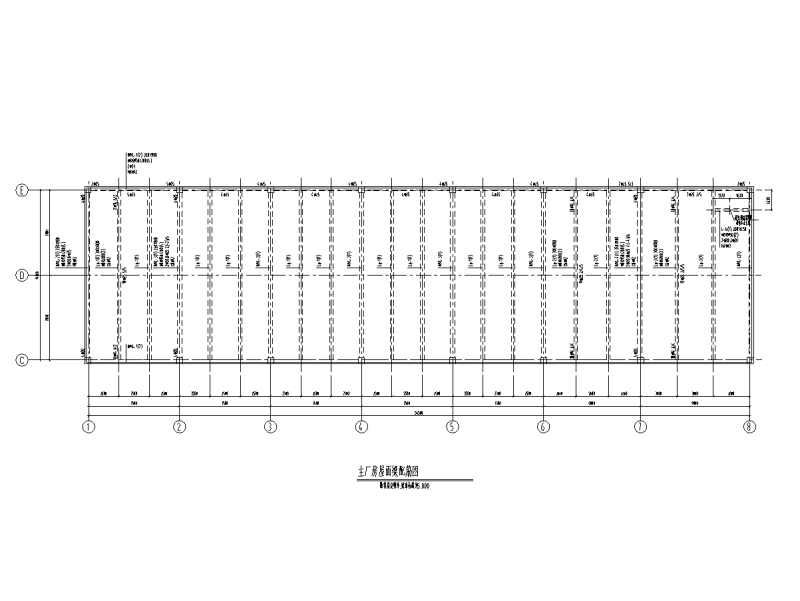

  • 主厂房屋面梁配筋图
    主厂房屋面梁配筋图

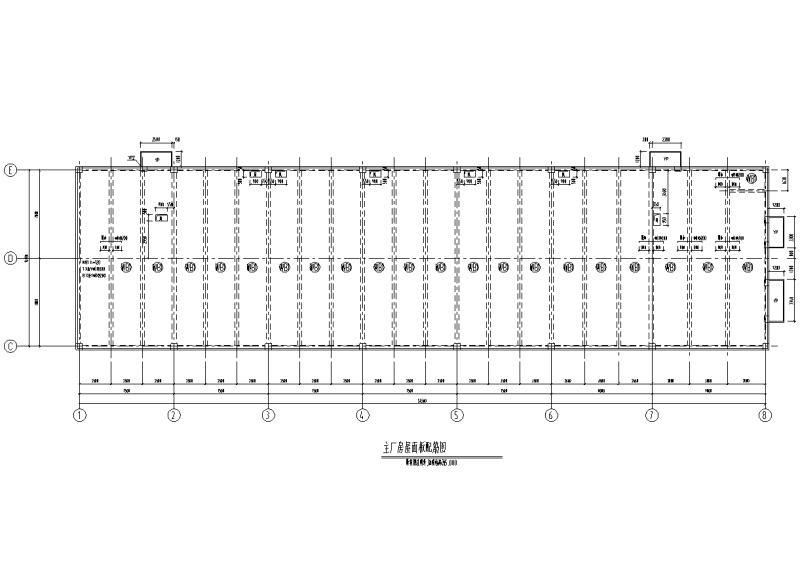

  • 主厂房屋面板配筋图
    主厂房屋面板配筋图

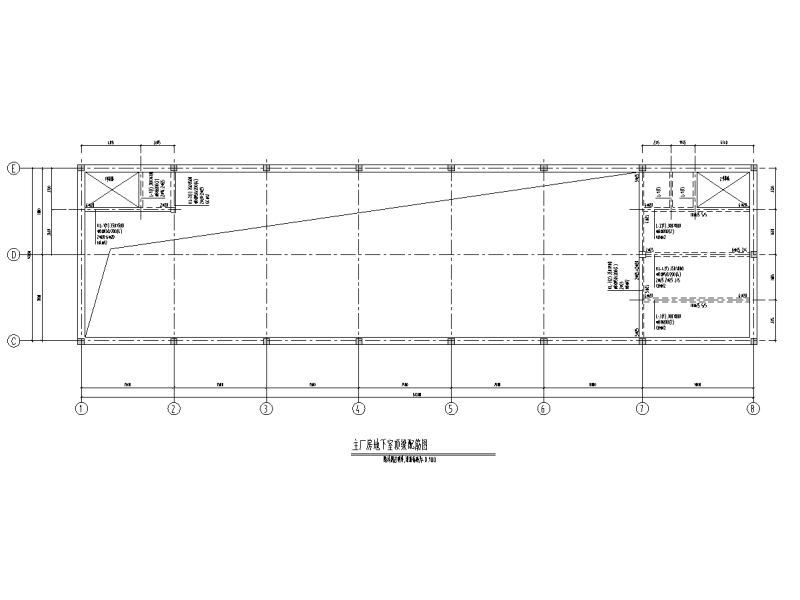

  • 主厂房地下室顶梁配筋图
    主厂房地下室顶梁配筋图
以上是部分截图,请下载附件后查看完整高清内容
