框架结构工业CT厂房结构施工图纸cad平面布置图及剖面图
-
建筑类别：工业建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：11张
该附件为：框架结构工业CT厂房
结构施工图
11p，格式为CAD版本。
一、简介：
1.该项目为工业CT厂房，位于贵阳，拟建物长25.00m，宽17.42m，基础采用条形基础和独立基础。
±0.000标高为1284.55m，辅房单层，高7.000m，框架结构；探伤室单层，高10.700m，混凝土墙结构。
二、目录：
结构设计总说明、桩和承台平面布置图、桩和承台平面布置图、屋面梁平面配筋图、屋面结构平面布置图等11p
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

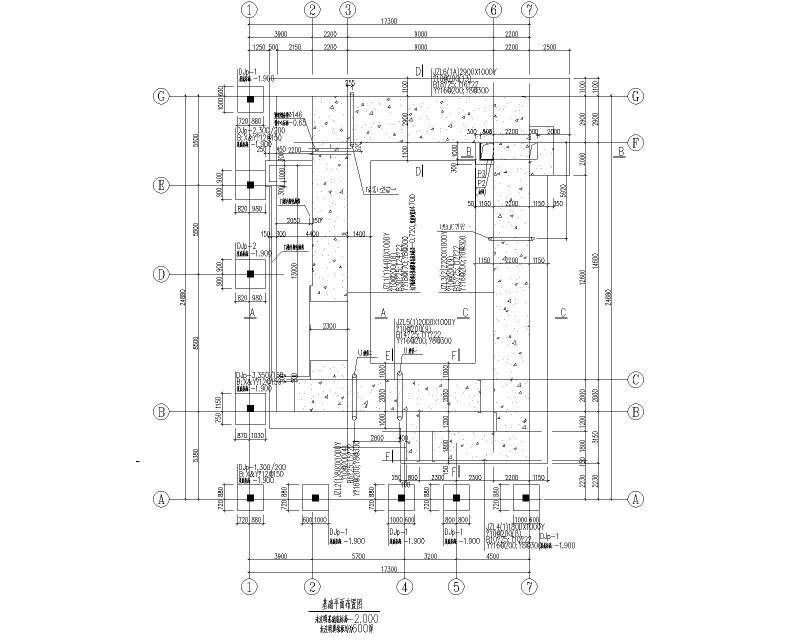

基础平面布置图 -

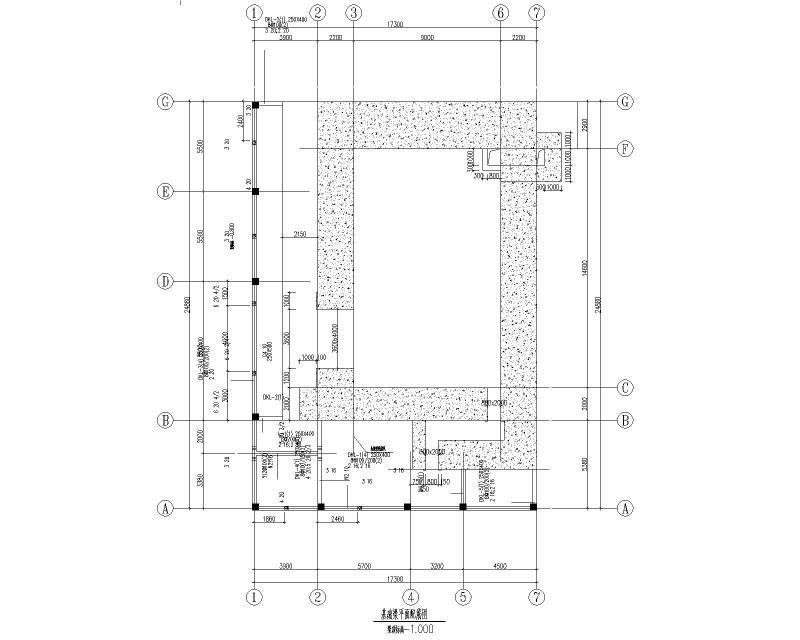

基础梁平面配筋图 -

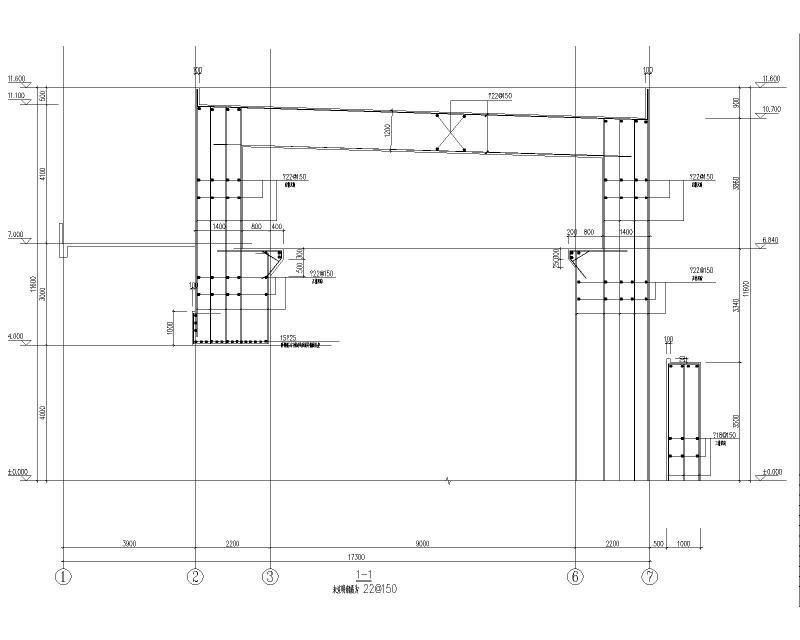

1-1剖面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.28 MB
- 收藏次数：0
-
文件名称：
附件-996887866797977986.dwg
