5层框架结构医药产业园质检楼含计算书平面布置图及剖面图

该附件为： 五层框架结构医药产业园质检楼含计算书2019 格式为CAD+PDF双版本，。

一、资料目录：

结构设计总说明，基础平面布置图，柱平面布置图，一层梁平面配筋图，二层梁平面配筋图，五层梁配筋图，屋面层梁平面配筋图，屋顶构架梁平面配筋图，二层板配筋图，三层板配筋图，五层板配筋图，屋面层板配筋图，楼梯详图，等共16张。

二、项目概要：

该项目为制药产业园质检楼，根据建筑使用功能的重要性，该项目建筑抗震设防类别为标准设防类（丙类）。该项目主体结构为地上五层钢筋混凝土框架结构，主要屋面结构标高为21.550m，室内外高差 0.30m，无层地下室。
该项目结构的设计合理使用年限为 50年。基本风压 Wo = 0.30KN/平方米，抗震设防烈度为六度（1组、0.05g），建筑结构安全等级为一级。根据工程地质勘察报告，场地为 II类场地，地基基础设计等级为丙级。
该项目场地地段为抗震一般地段。建筑抗震设防类别为：标准设防类（丙类）。主体结构框架的抗震等级为：四级。建筑耐火等级为：二级。地面以上室内环境类别为一类，地上外露环境及地面以下环境类别为二（b）类。

三、相关图片：

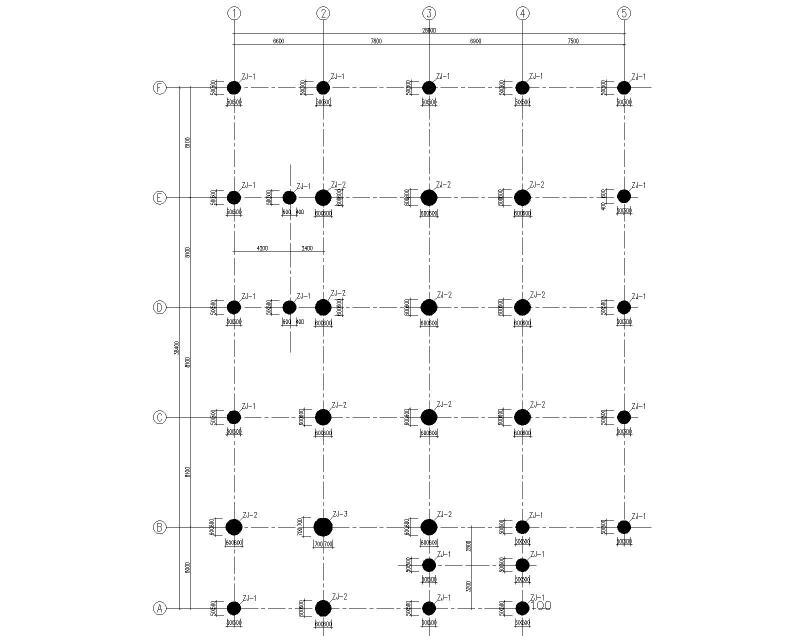

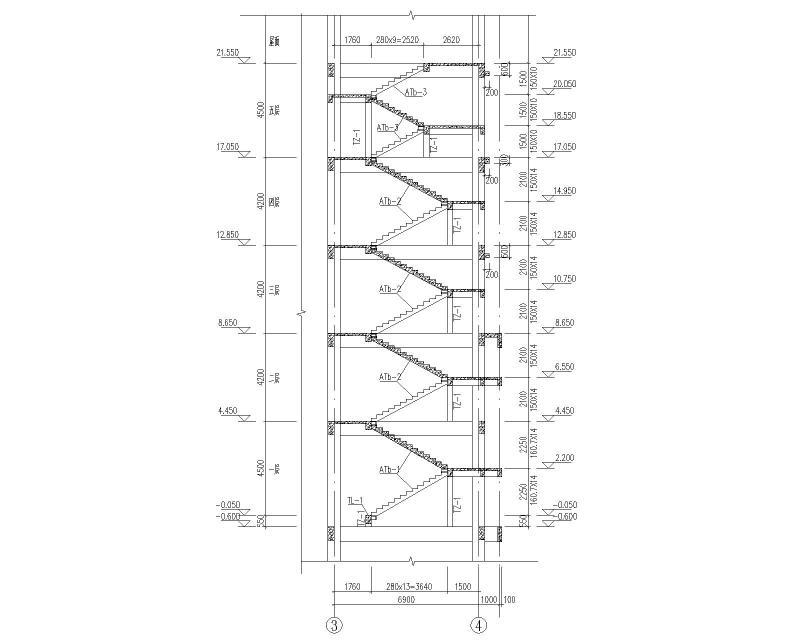

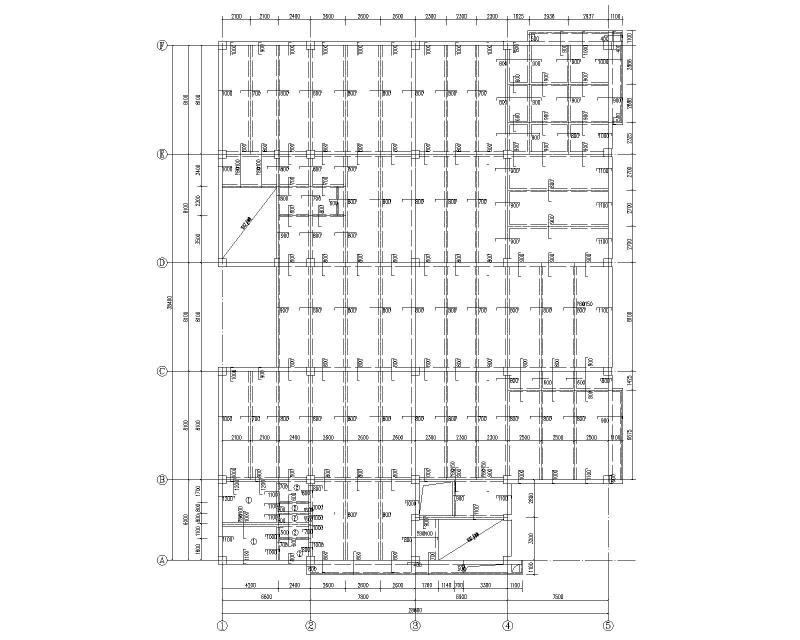

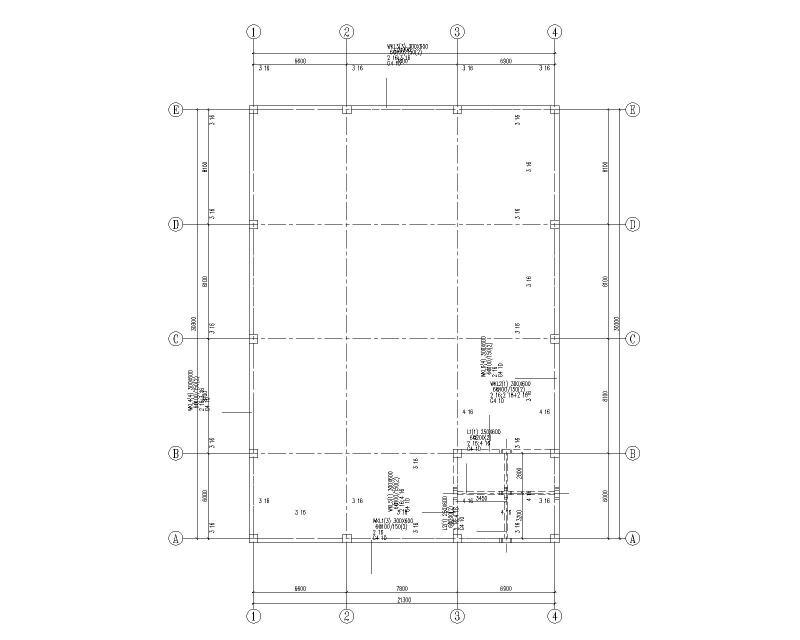

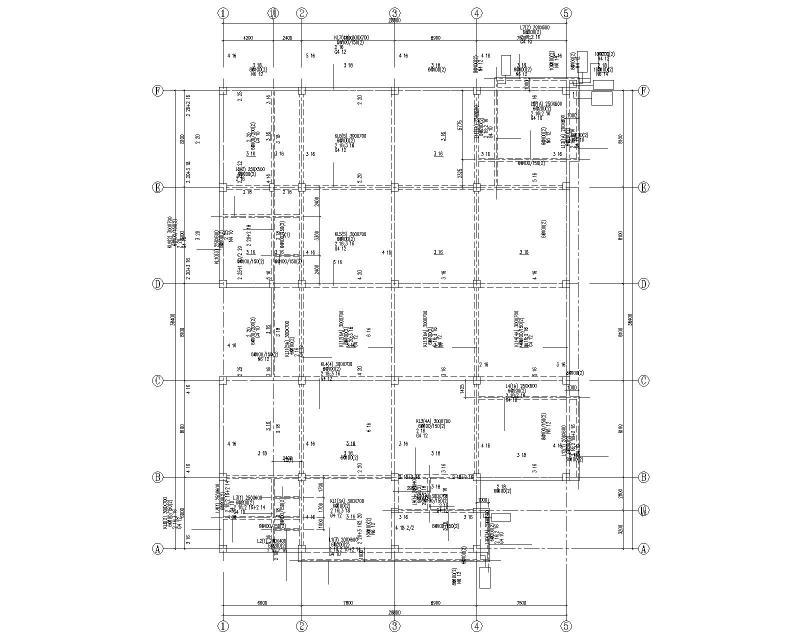

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
