多层框架结构试验厂房施工图纸含计算书cad平面布置图及剖面图

该附件为：多层框架结构试验厂房 结构施工图 2019 19P，格式为CAD版本。

一、简介：

该项目位于贵州，钢混框架结构厂房，基础形式为桩、独立基础、条基。该厂房由试验间、排气塔和辅楼三部分组成，之间设缝脱开。试验间平面尺寸51.85mx11.5m，由进气塔、进气间、试验间组成，进气塔高17m，进气间层高7.65m，试验间层高11.0m（局部二层设备间）。试验间内设一台起重量5t支柱吊车，进气间设置一台1t悬挂吊车，采用全现浇钢筋混凝土墙、顶板结构。排气塔高28m，采用全现浇钢筋混凝土墙结构。办公附楼平面尺寸46.8mx12.0m，首层层高5.5m，二层层高4.5m，为全现浇钢筋混凝土框架结构，柱网尺寸12mx（6.9mx6 5.4m）。

二、目录

结构设计总说明、桩及基础平面布置图、承台、基础梁平面布置图、基础详图、设备基础施工图、试验间墙、柱平面布置图、试验间屋面模板、板配筋图、试验间屋面梁配筋图、进气塔屋面框架施工图、试验间剖面图、门洞、墙洞做法图、排气塔屋面框架施工图等

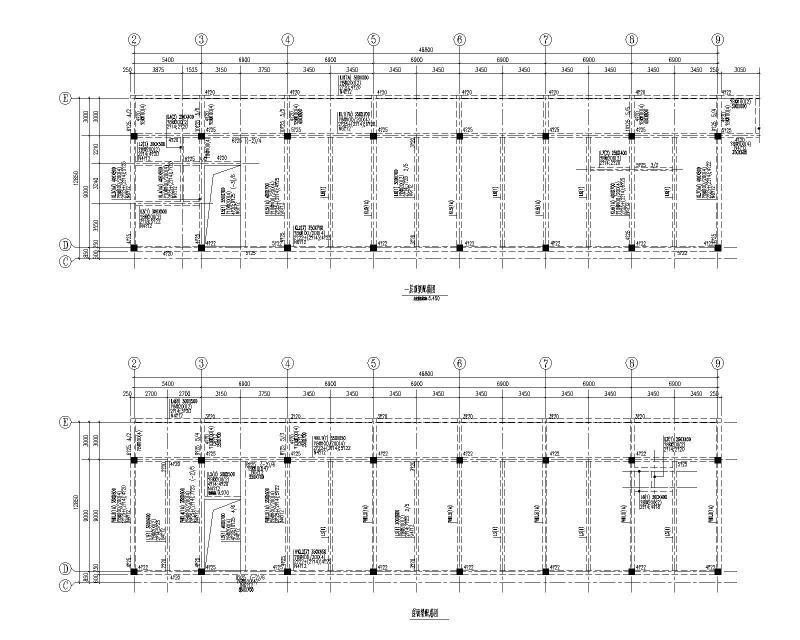

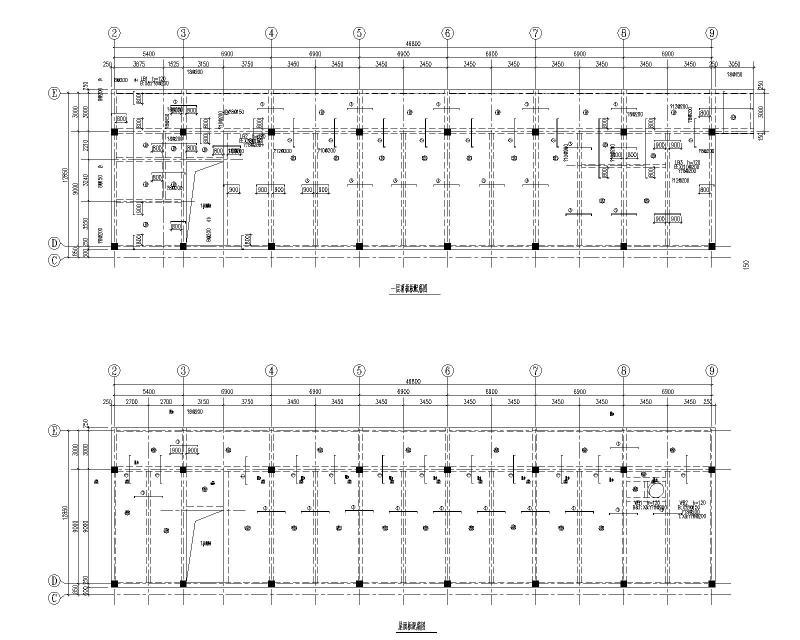

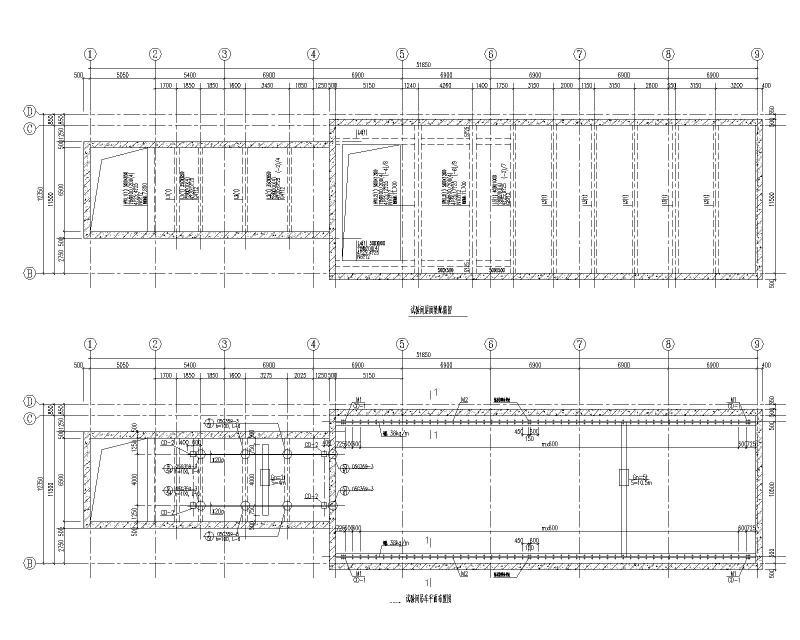

三、相关图片：
