2层体育文化中心主体钢框架结构施工大样图cad平面布置图及剖面图

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 设计年代:近代
3层椭圆形体育馆主体钢框架 结构施工图 ,CAD格式,,图纸齐全,可供参考。
项目概要:
地点位于贵州省,结构体系为钢框架结构,本项目按《装配式建筑评价标准》第3.2.6条A级装配式建筑要求进行设计施工,且至少满足以下两个基础项,1,主要构件和部品应在工厂生产,外围护墙体采用非砌筑方式,非砌筑内隔墙的比例不应低于50%,并实现建筑全装修。2.应进行建筑结构设备管线装饰装修一体化设计和建造。
3层体育文化中心主体钢框架 结构施工图 ,包括:结构目录,土建 结构设计说明 ,装配式内墙体连接大样图,钢 结构设计说明 ,机械成孔灌注桩基础说明及有关大样,独立基础说明,基础平面布置图ji及配筋图,地梁及室外楼梯配筋图,预埋锚栓平面布置图,柱脚平面布置图,柱脚大样图,各层结构布置图,剖面图, 节点图 等,CAD格式。
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

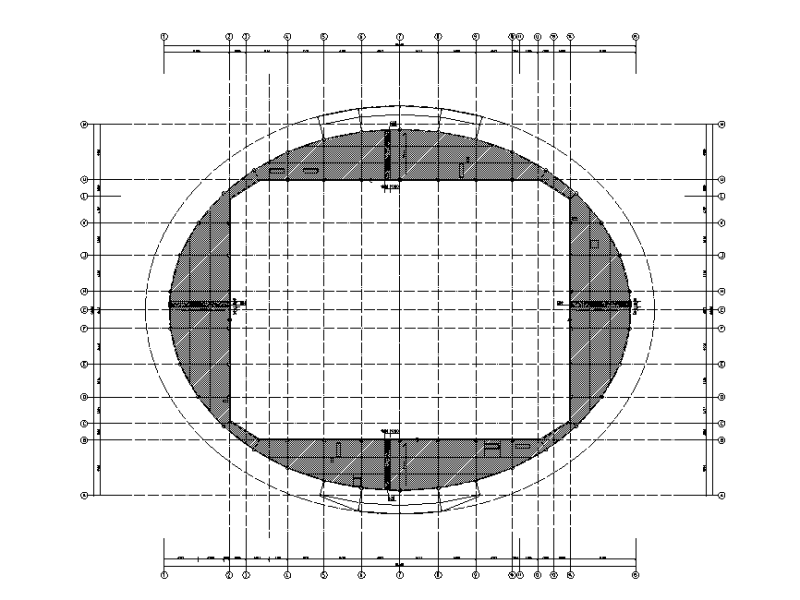

  • 一层钢框架结构平面布置图
    一层钢框架结构平面布置图

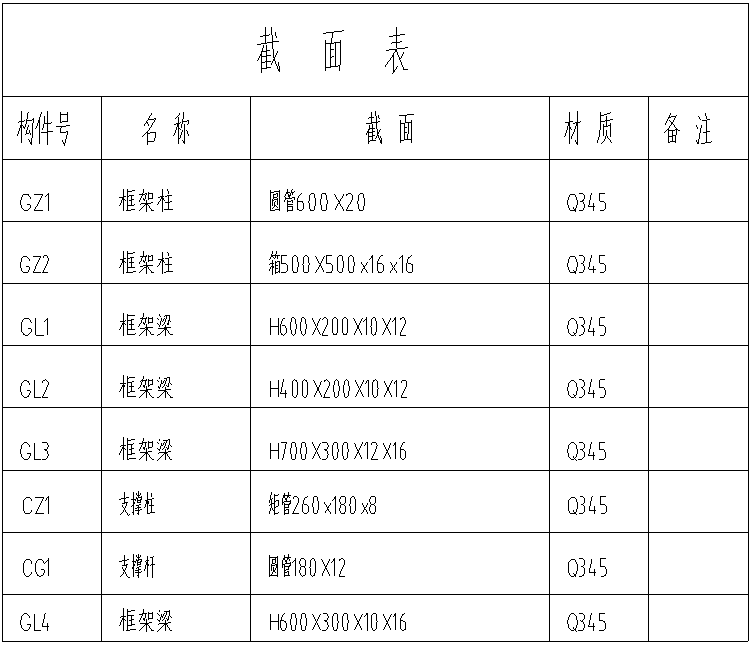

  • 梁柱等截面表
    梁柱等截面表
  • 二层板结构平面布置图
    二层板结构平面布置图

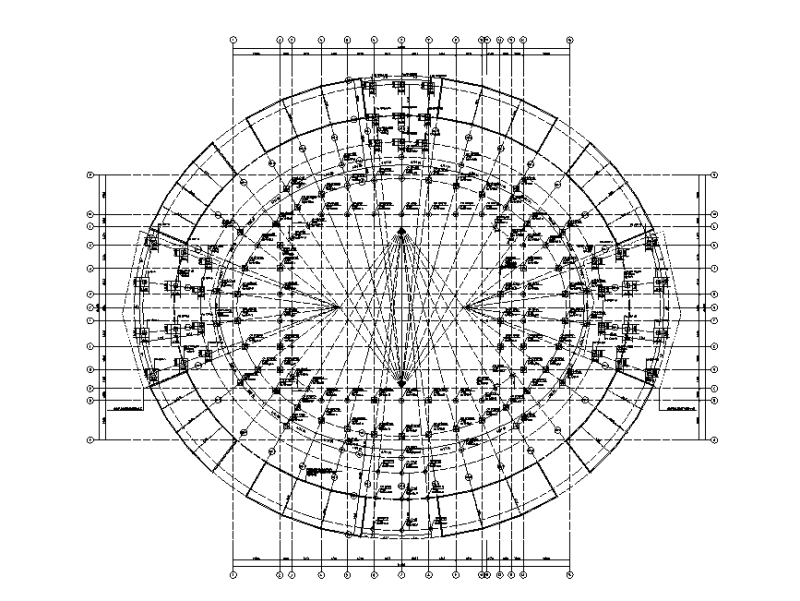

  • 基础平面图
    基础平面图

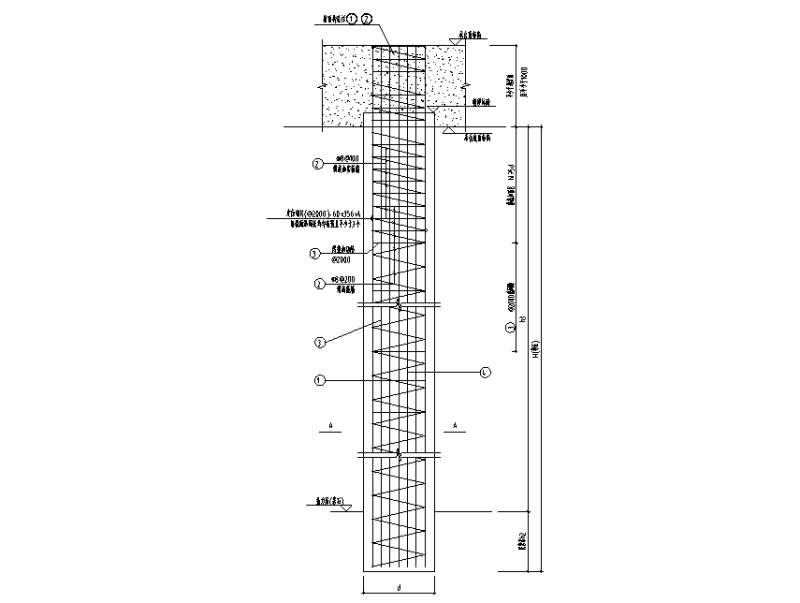

  • 不扩底机械成孔灌注桩配筋图
    不扩底机械成孔灌注桩配筋图
  • 柱脚大样图
    柱脚大样图
  • 钢柱柱脚安装大样图
    钢柱柱脚安装大样图
以上是部分截图,请下载附件后查看完整高清内容
