2层钢筋混凝土与钢混合框架结构体育馆群结构CAD施工图纸(平面布置图)
- 建筑类别：体育
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 混合结构：混凝土墙-钢框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：49张
- 设计年代：近代
附件详情

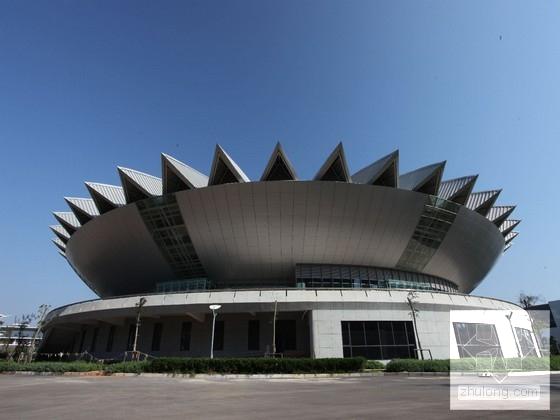

该项目为云南某体育馆，共有三个单体，A为二层，高度为19.9米，B为二层，高度为23.5米，C为一层，高度为8米，其中，A与B的结构体系为钢筋砼与钢混合框架结构，C为钢筋砼框架结构，类别为桩承台基础，8度设防。
该资料包含：
结构设计说明
、桩位布置图、基础平面布置图、柱
平面布置图
、结构平面图、钢屋架轴测图、
楼梯详图
等共49张图纸。

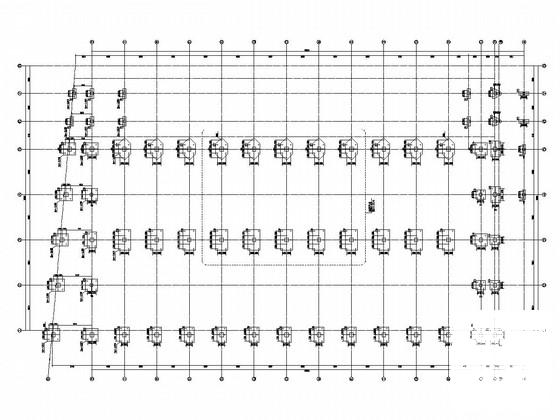

A单体桩位布置图
A单体基础平面布置图
A单体首层构造柱平面布置图
A单体首层结构平面图
A单体屋面檩条平面布置图
A单体钢屋架结构平面图
A单体钢屋架轴测图
楼梯一结构详图
A单体柱平面布置图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图 -
第 7 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-18
- 评论次数：0
- 浏览次数：0
- 文件大小：6.08 MB
- 收藏次数：0
-
文件名称：
附件-995877956958079979778.rar
