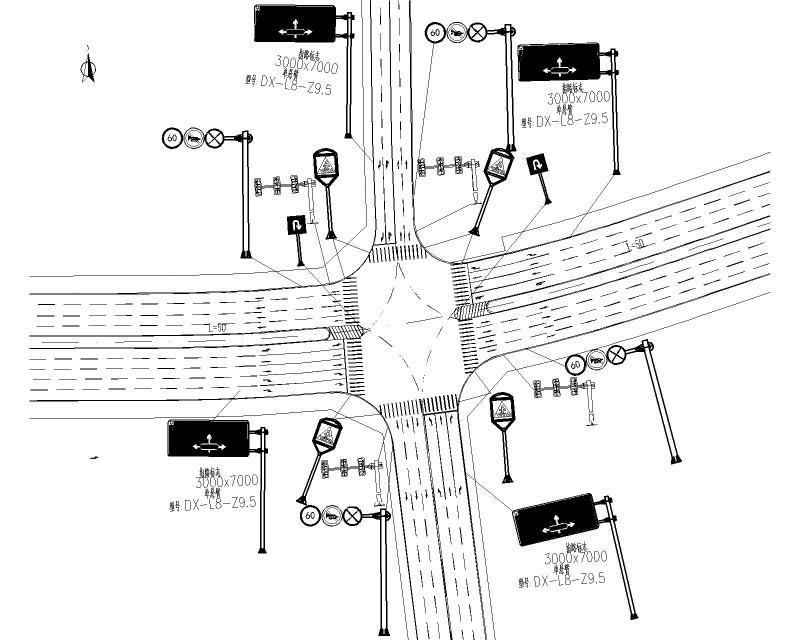

生态科技园道路工程交通标志标线施工大样图cad平面布置图

地面道路交通标线主要包括车道边缘线、车道分界线、导流线、引导线、横道线、路面文字标记等。

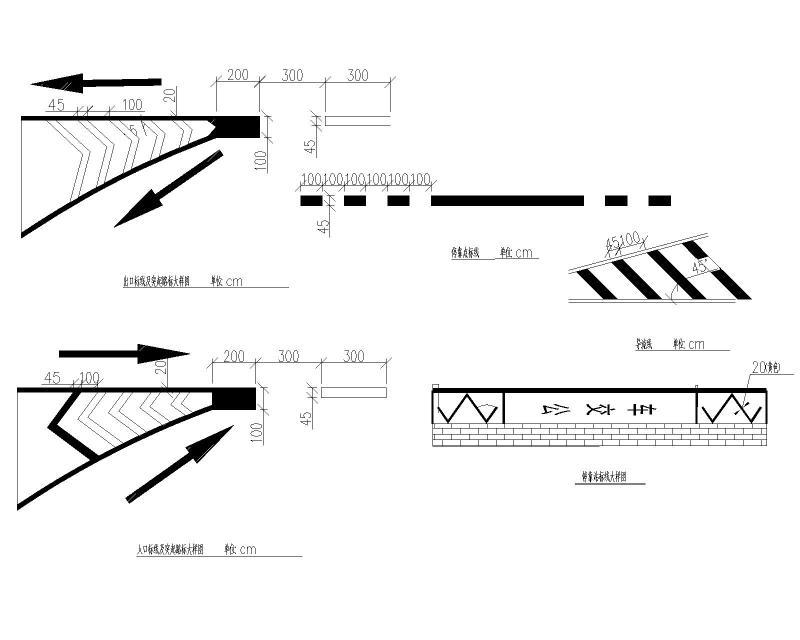

车道边缘线：采用15cm宽的白色实线。

双向道路面中心线：采用15cm宽的黄色实线。

车道分界线：采用白色虚线，其中实线线段长2m，间隔4m，线宽15cm。

导向箭头设在临近车道变化处，图案为白色，导向箭头长度为6m。导流标线／导向箭头等具体形式详见有关标准和设计图纸。

公交停靠站标线为白色虚线，其中实线线段长1m，间隔1m，线宽45cm。

导流斑马线：该线与车行方向成45度夹角的白色倾斜实线，线宽45cm，间隔1m。

交叉口转弯引导线为白色虚线，其中实线线段长lm，间隔lm，线宽l0cm。

人行横线长6m，间隔60cm，线宽40cm。
