27层20#楼结构施工大样图审查通过版cad平面布置图

建筑类别：住宅

建筑高度类型：高层建筑

建筑地上层数：27层

建筑地下层数：2层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架剪力墙

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：甲级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

地下室功能：人防,车库,设备用房

参考图纸：58张

设计年代：近代

该项目负一、负二层为车库及设备用房，一层至二十七层为住宅；基础采用孔桩基础。建筑地下层数为2层，地上层数27层，建筑高度78.300m，嵌固端为基础顶，建筑设计结构形式为框支剪力墙。该项目±0.000绝对标高1262.350，该项目地下室负二层考虑人防设计。

拟建场区土层自上而下依次分布为：回填土。杂填土、红粘土、强风化石灰岩，中风化石灰岩。持力层选择：根据岩土组合及荷载分布并参照地勘建议，选取 中风化石灰岩 作为持力层；承载力特征值：fa=4800KPa;岩石饱和单轴抗压强度标准值为40.0MPa.

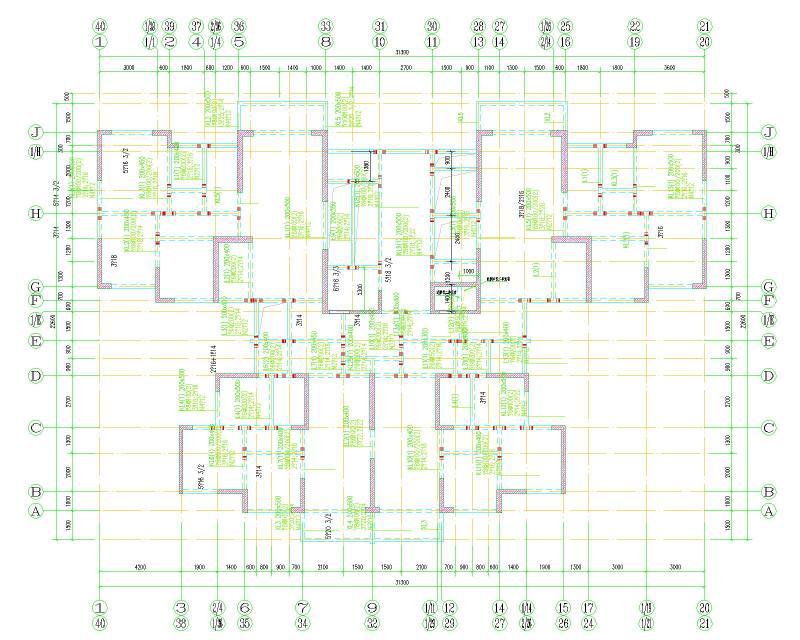

包含：结构设计总说明，桩基设计说明，基础平面布置图，地梁、板配筋图，一单元负二层、负一层墙柱施工图，密肋楼盖 结构设计说明 ，一单元一层梁配筋图，一单元一层梁板模板图，一层柱墙布置图，十八~屋顶柱墙布置图，楼梯结构大样图，筒体大样图，危大工程项目清单说明，机房层、机房顶梁板配筋图，等共计58张。
