27层16#楼结构施工大样图审查通过版cad平面布置图

建筑类别：住宅

建筑高度类型：高层建筑

建筑地上层数：25层

建筑地下层数：2层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：剪力墙

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：甲级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

参考图纸：55张

设计年代：近代

该项目负一、负二层为车库及设备用房，一层至二层为附属用房，三层至二十五层为住宅；基础采用孔桩基础。建筑结构地下层数为2层，地上层数为27层，建筑高度78.300m，嵌固端为基础顶，建筑设计结构形式为剪力墙结构。该项目±0.000绝对标高1262.350M，该项目地下室负二层考虑人防设计。

场区土层自上而下依次分布为：回填土。杂填土、红粘土、强风化石灰岩，中风化石灰岩。持力层选择：根据岩土组合及荷载分布并参照地勘建议，选取 中风化石灰岩 作为持力层；承载力特征值：fa=4000KPa。

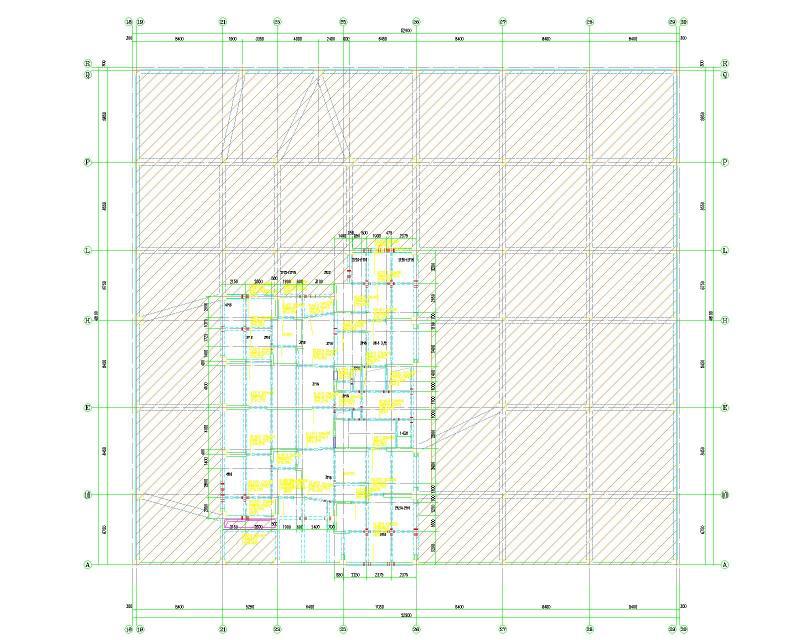

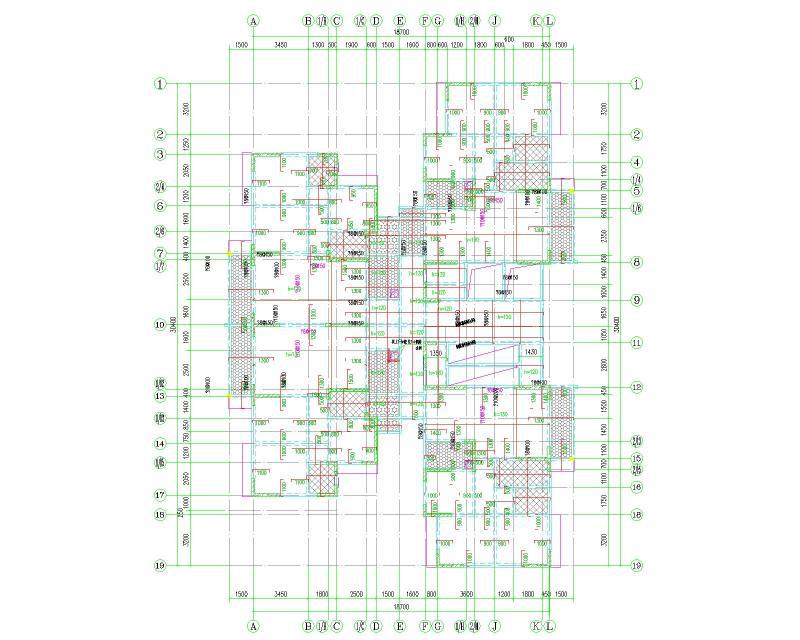

包含：结构总说明，桩基础平面布置图，桩承台平面布置图，桩基础大样及说明，基础梁板配筋图，基础顶～-0.050 柱、墙平法施工图，剪 力 墙 柱 表，-5.900 梁平法施工图，-0.050 楼板配筋图，-0.050～2.850 剪力墙平法施工图，屋面梁、板、墙平法施工图，楼梯结构大样图，危大工程项目清单说明，等共计55张。
