25层18#楼结构施工大样图审查通过版cad平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:62张
  • 设计年代:近代
该附件为: 25层框支剪力墙住宅含车库及设备用房结施 格式为CAD,。
一、项目概要:
  • 该项目负一、负二层为车库及设备用房,一层至二十五层为住宅;基础采用孔桩基础。建筑结构地下层数2层,地上层数为25层,建筑高度为77.250m,嵌固端为基础顶,建筑设计结构形式为框支剪力墙结构,该项目±0.000绝对标高1262.35M,该项目地下室不考虑人防设计。
  • 场区土层自上而下依次分布为:回填土。杂填土、红粘土、强风化石灰岩,中风化石灰岩。持力层选择:根据岩土组合及荷载分布并参照地勘建议,选取 中风化石灰岩 作为持力层;承载力特征值:fa=4800KPa,单轴饱和抗压强度为Frk=40Mpa。
  • 包含:结构设计总说明,密肋楼盖 结构设计说明 (18#楼)左,一单元基础平面布置图,桩基础大样及说明,一单元基础梁配筋图,一单元负一层车库顶板框架梁配筋图,2层梁配筋图,3层梁、板配筋图,9.900~13.250 剪力墙平法施工图,13.250 梁平法施工图(X向),13.250 楼板配筋图,楼梯大样图,危大工程项目清单说明,筒体大样图,共计62张。
二、相关图片:
13.250 梁平法施工图.jpg
13.250 楼板配筋图.jpg
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

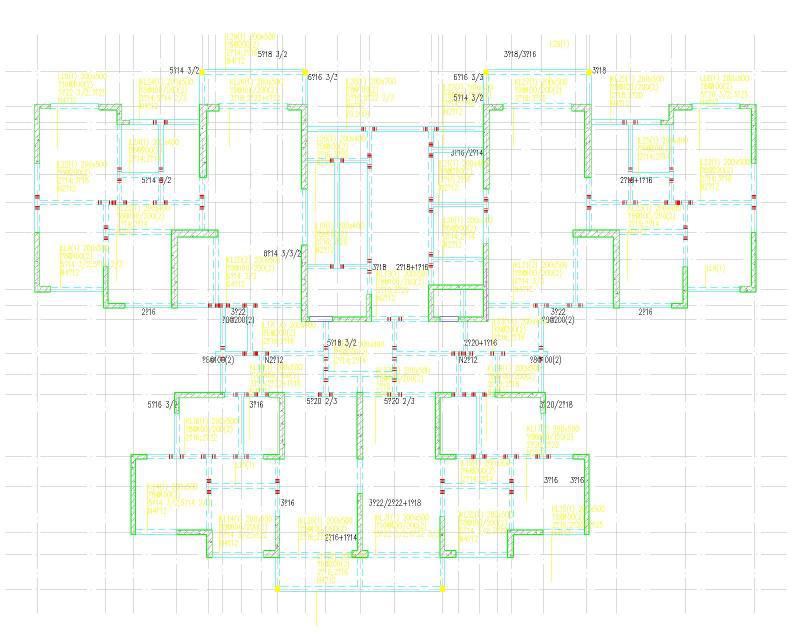

  • 13.250 梁平法施工图
    13.250 梁平法施工图

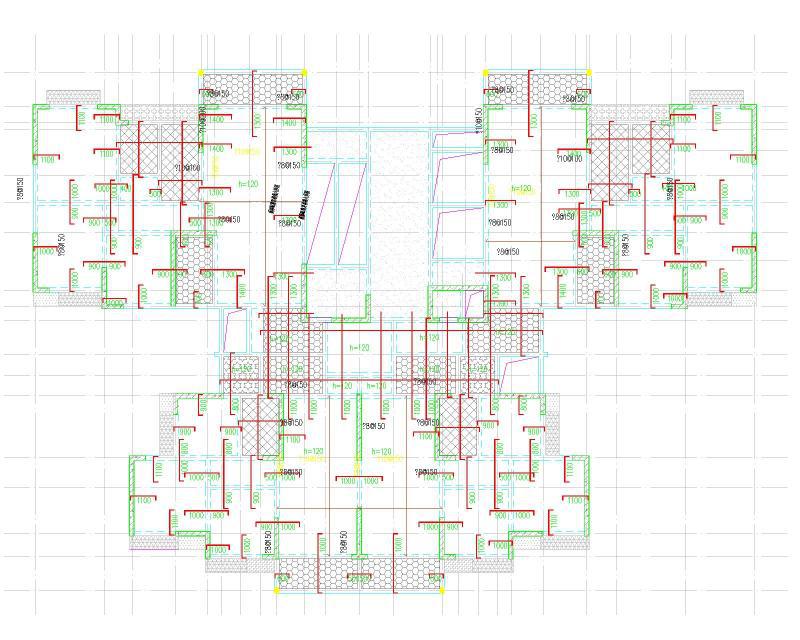

  • 13.250 楼板配筋图
    13.250 楼板配筋图

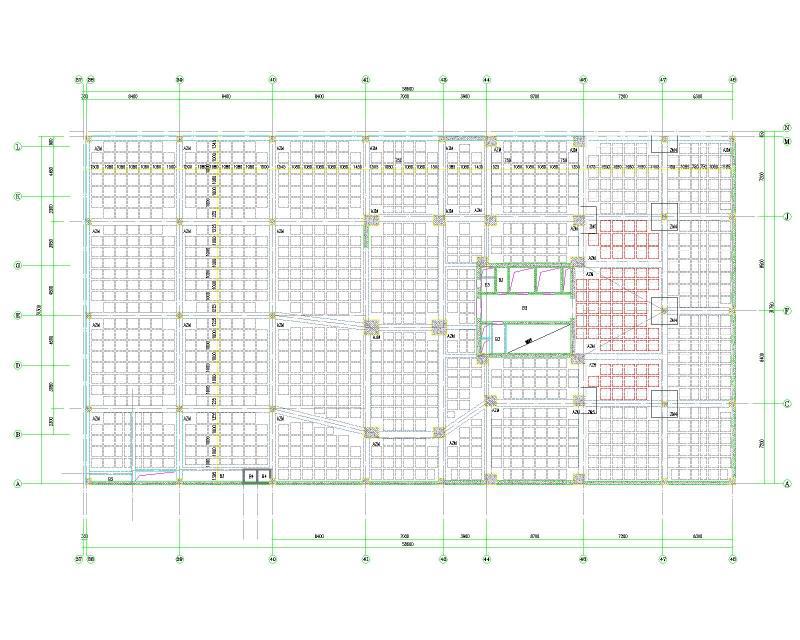

  • 负二层车库顶板梁板模板图
    负二层车库顶板梁板模板图

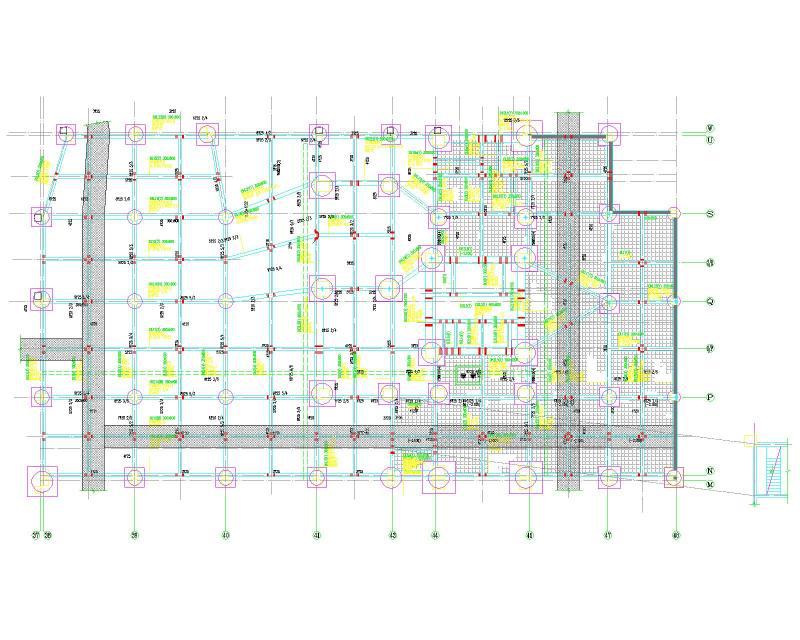

  • 基础梁板配筋图
    基础梁板配筋图

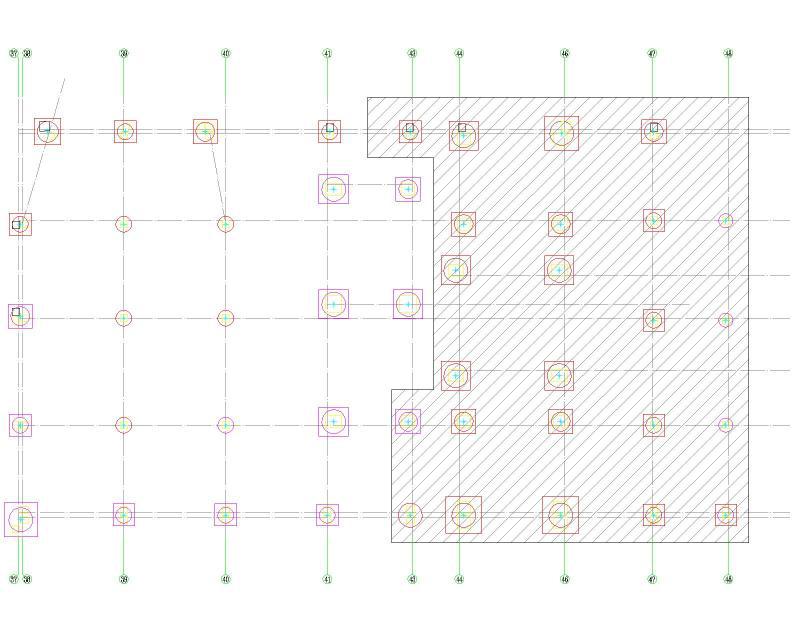

  • 基础平面布置图
