市政道路6m+8m+6m三跨连续刚构桥竣工施工图纸

附件详情

桥梁跨径布置：6m+8m+6m
桥梁宽度：40m
汽车荷载：城-A级
人群荷载：整体分析4.0kN/m2
桥涵设计基准期：100年
设计安全等级：二级
设计水位：常水位为1.6m；高水位2.0m
梁高50cm，悬臂长度为50cm
下部结构：钻孔灌注桩，中墩与现浇梁固结，边墩采用普通的边盖梁桥台

施工图说明
资料目录
桥位图

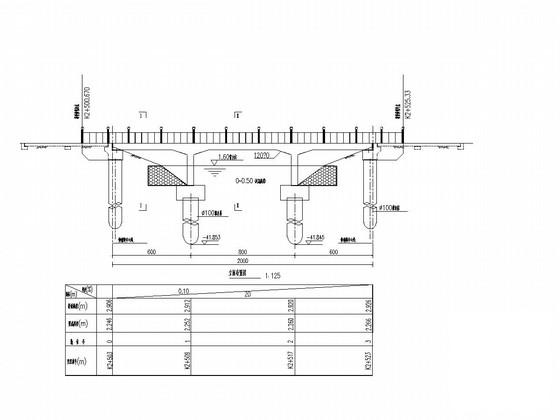

桥型布置图
梁体及中墩外形图
梁体及中墩结构图
边盖梁外形图

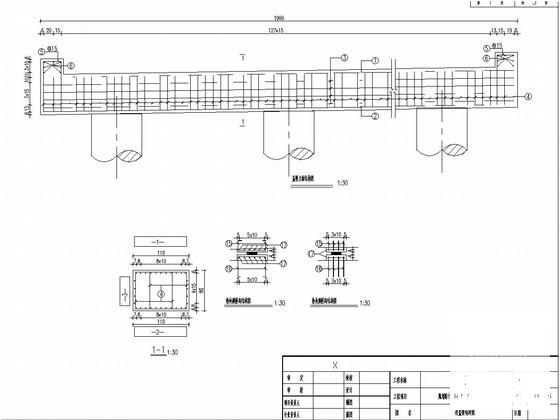

边盖梁结构图
中墩承台结构图
桩基结构图
伸缩缝构造图
人行道板结构图
泄水孔构造图

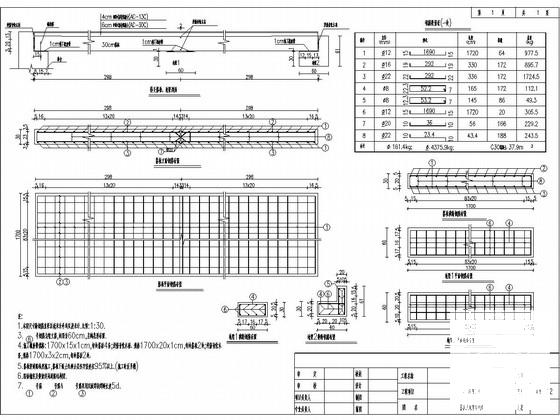

搭板及地梁结构图
绿化带挡墙构造图

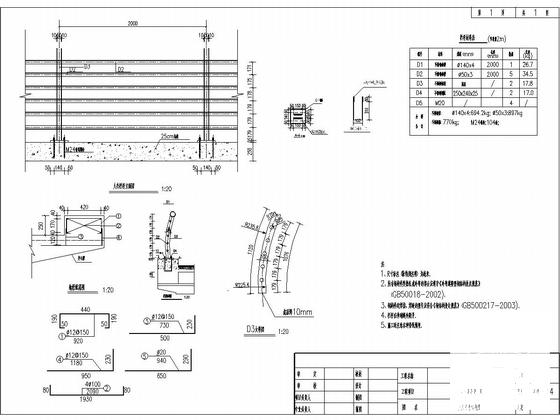

人行栏杆结构图
试桩、锚桩图

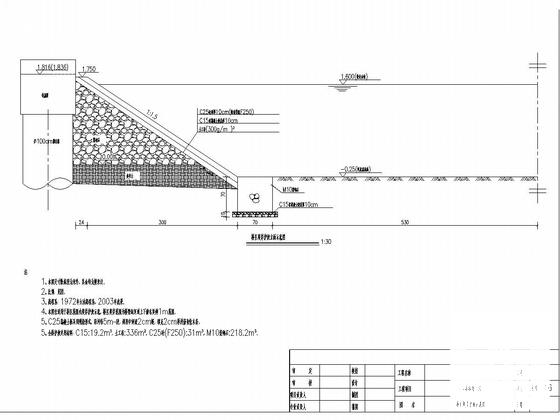

桥区堤岸护坡示意图
植筋技术要求
……
共计25张
