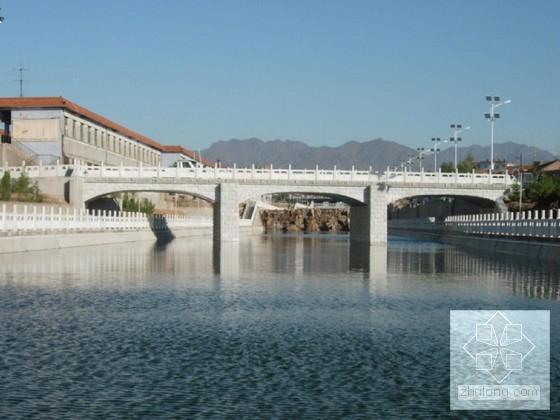

3x13m过河人行桥施工方案图纸24张

  • 位置:河北
  • 编制时间:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:39m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 设计总说明
  • 全桥主要材料及工程数量表
  • 桥型布置图
  • 实心板一般构造图(一)
  • 实心板一般构造图(二)
  • 实心板配筋图(一)
  • 实心板配筋图(二)
  • 实心板配筋图(三)
  • 桥台一般构造图
  • 桥台垫石及挡块钢筋构造图
  • 桥台盖梁钢筋构造图
  • 桥台背墙钢筋构造图
  • 桥台桩基钢筋构造图
  • 桥墩一般构造图
  • 桥墩垫石及挡块钢筋构造图
  • 桥墩钢筋构造图
  • 桥墩承台钢筋构造图
  • 桥墩桩基钢筋构造图
  • 支座及预埋钢板示意图
  • 地袱钢筋及栏杆布置图
  • 栏杆构造图
  • 花池构造配筋图
  • HXC-40A型伸缩装置构造图
  • 桥面系配筋及排水构造图

附件详情

设计荷载:人群: 4.3kPa;桥面宽度6米:0.35m栏杆+5.3m人行道+0.35m栏杆;洪水位:20年一遇洪水位531.4m;地震动峰值加速度:0.2g。设计交角为90度。桥梁上部结构采用现浇拱形梁,梁高0.4~1.4m。采用薄壁式桥墩、桩基础,桥台采用桩柱式桥台。桥面设置6~10cm防水铺装层+6沥青混凝土铺装层,沥青铺装层与桥面铺装间加设防水层。钻孔灌注桩施工放样,单桩中心偏差不大于50mm,群桩中心偏差不大于100mm,桩尖沉渣厚度宜不大于100mm,孔径不小于设计直径。
……
共计24张,

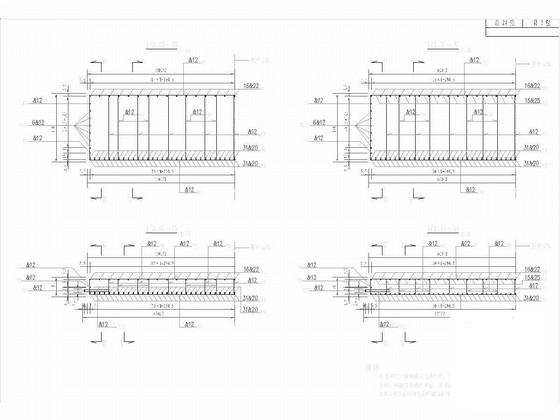

实心板配筋图(一)

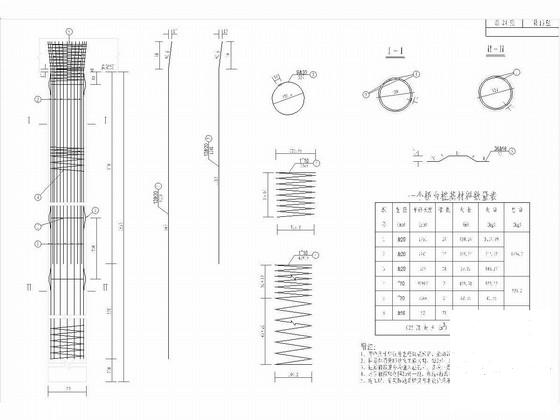

桥台桩基钢筋构造图

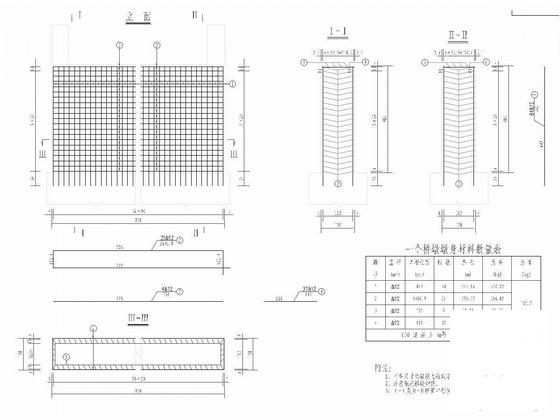

桥墩钢筋构造图

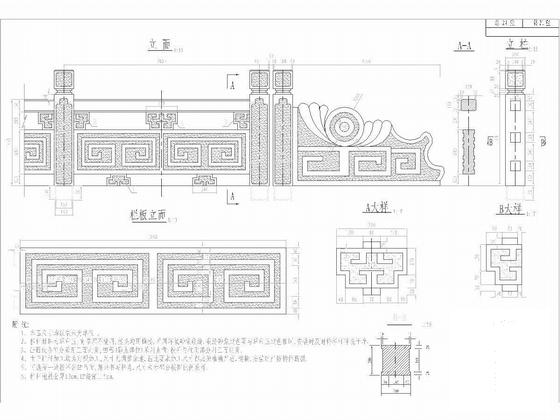

栏杆构造图

桥面系配筋及排水构造图
