森林动物园人行桥设计施工CAD图纸

  • 位置:辽宁
  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:98.5m
  • 行车道位置:下承式桥
  • 承重构件受力情况:组合体系桥(斜拉桥、悬索桥)
  • 材料类型:钢筋砼桥
该资料为 森林动物园人行桥设计施工图纸
桥梁跨径为76m 22.5m不对称布置。桥面总宽为7.2m,桥面纵坡为0,横坡为0.55%,由铺装层调整。索塔为钻石型混凝土塔。主跨为双索面,锚固跨为单索面。拉索为彩色PE护套拉索(PE护套选用进口原材料),外层颜色为橘红色或由业主选定。距离桥面2米范围内的拉索连同索管一起用不锈钢板包裹。
······
一、 设计标准
二、 设计规范及基础资料
三、 桥梁总体布置
四、 建筑材料
五、 桥梁结构设计概述
六、 施工工序及注意事项
······

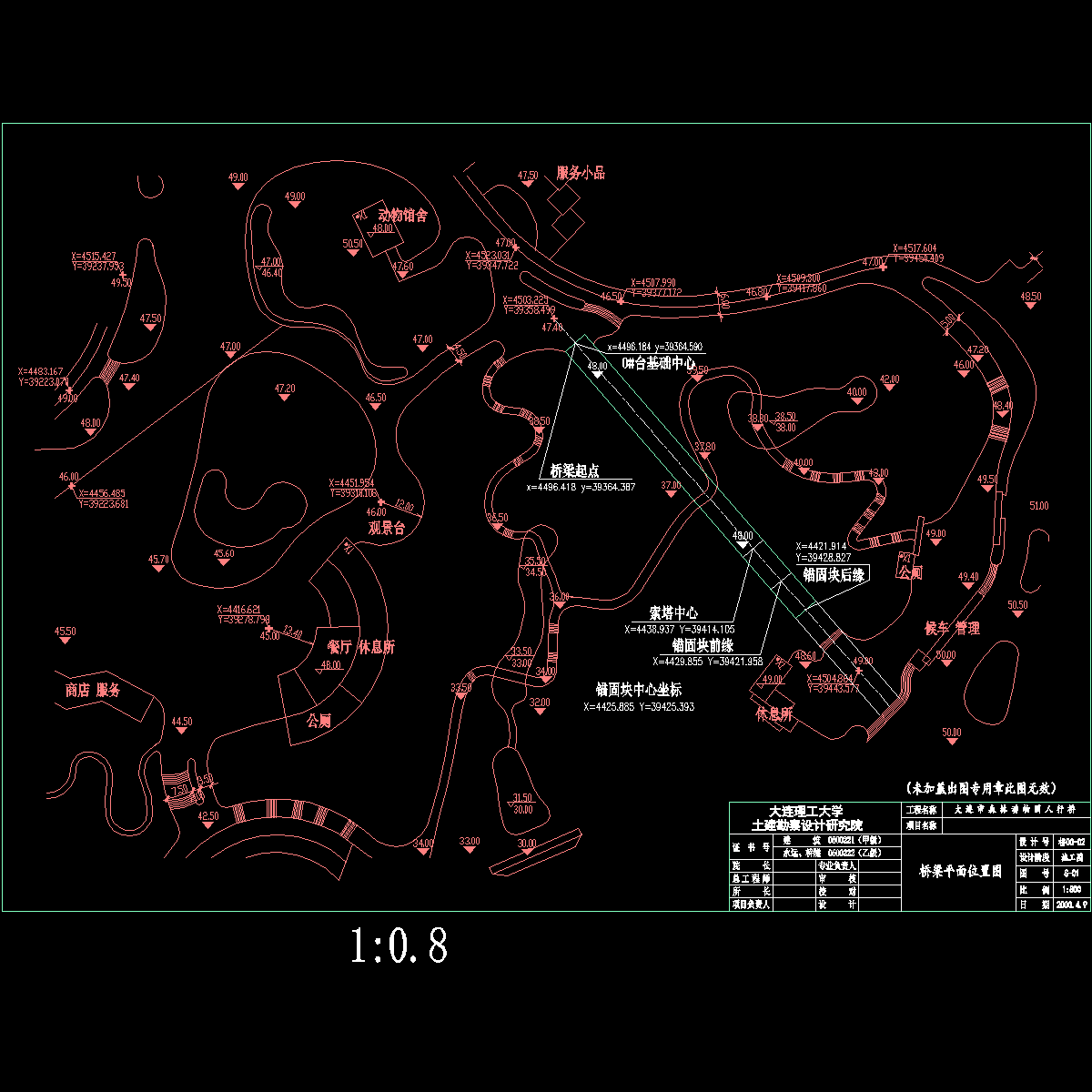

桥位布置图

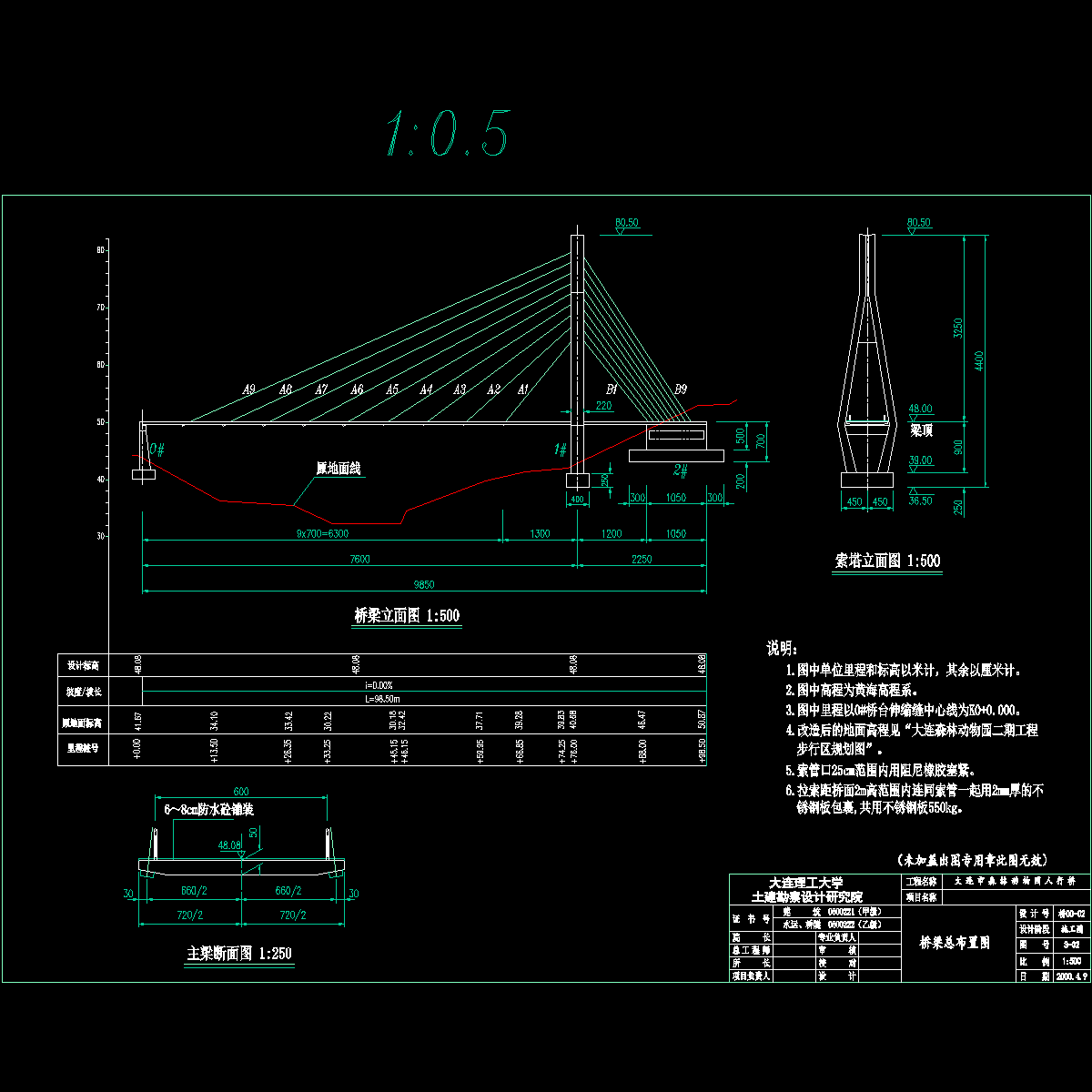

桥梁立面图

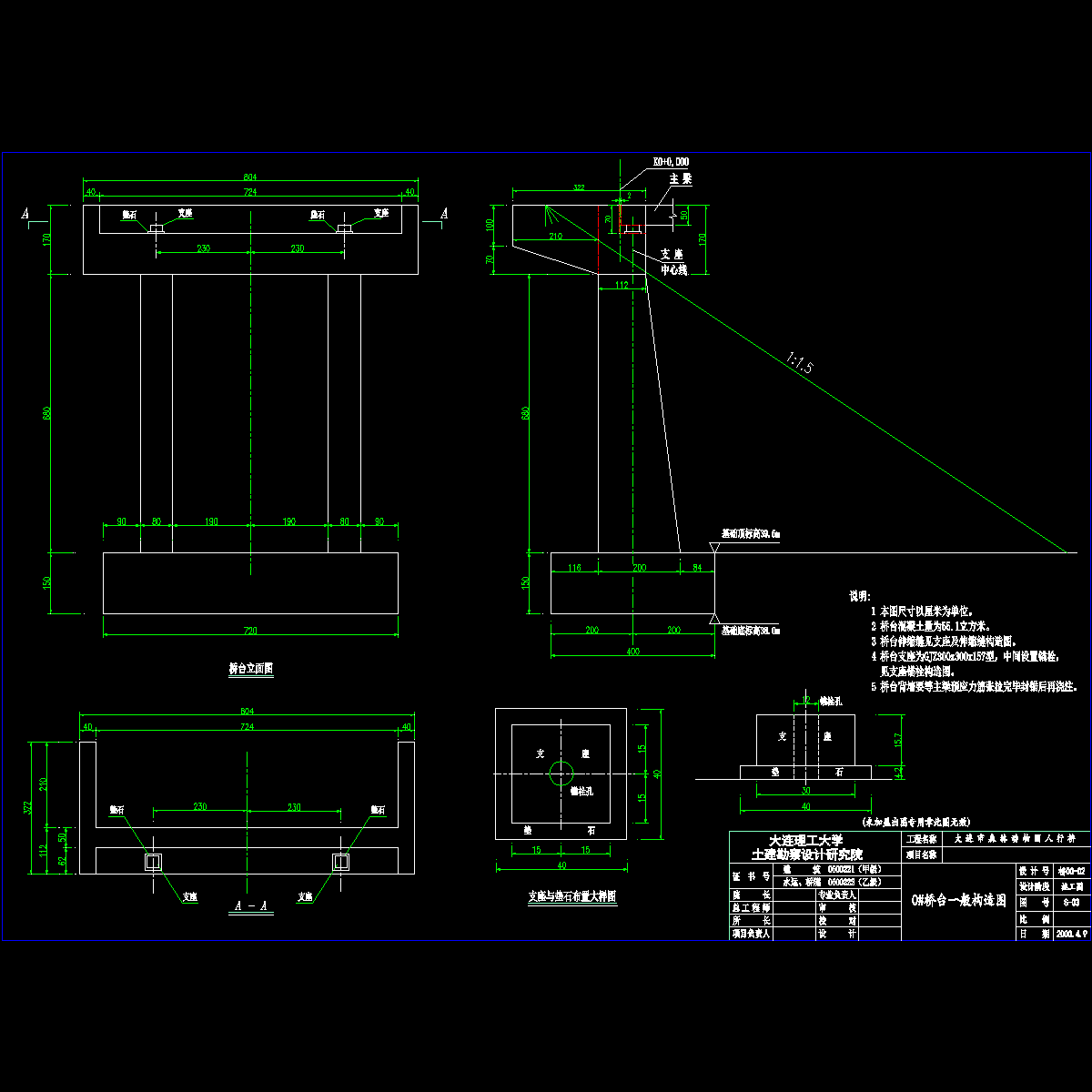

桥台构造图

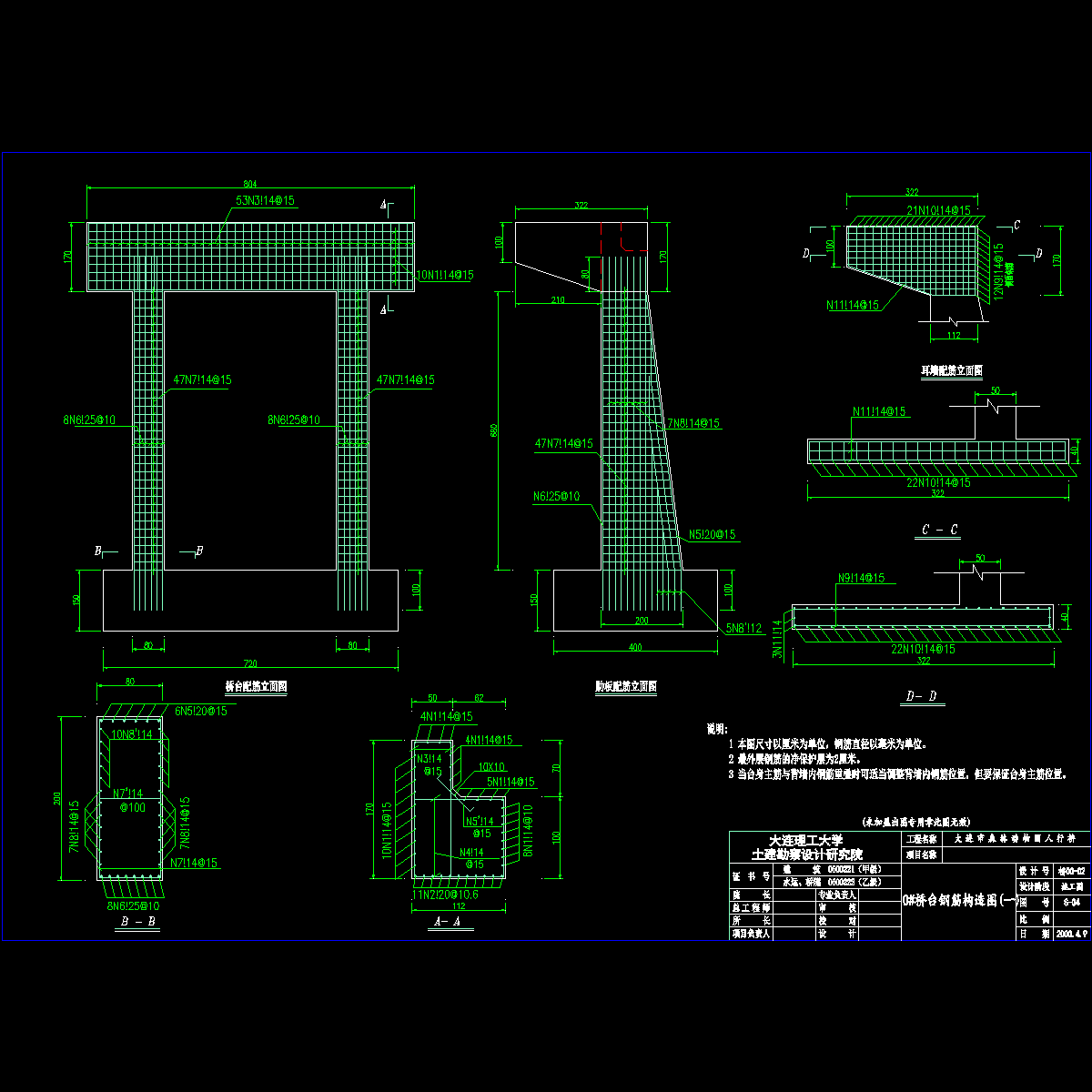

桥台钢筋构造图
桥台钢筋构造图
索塔钢筋构造图
普通钢筋构造图
塔上锯齿钢筋图
主梁一般构造图

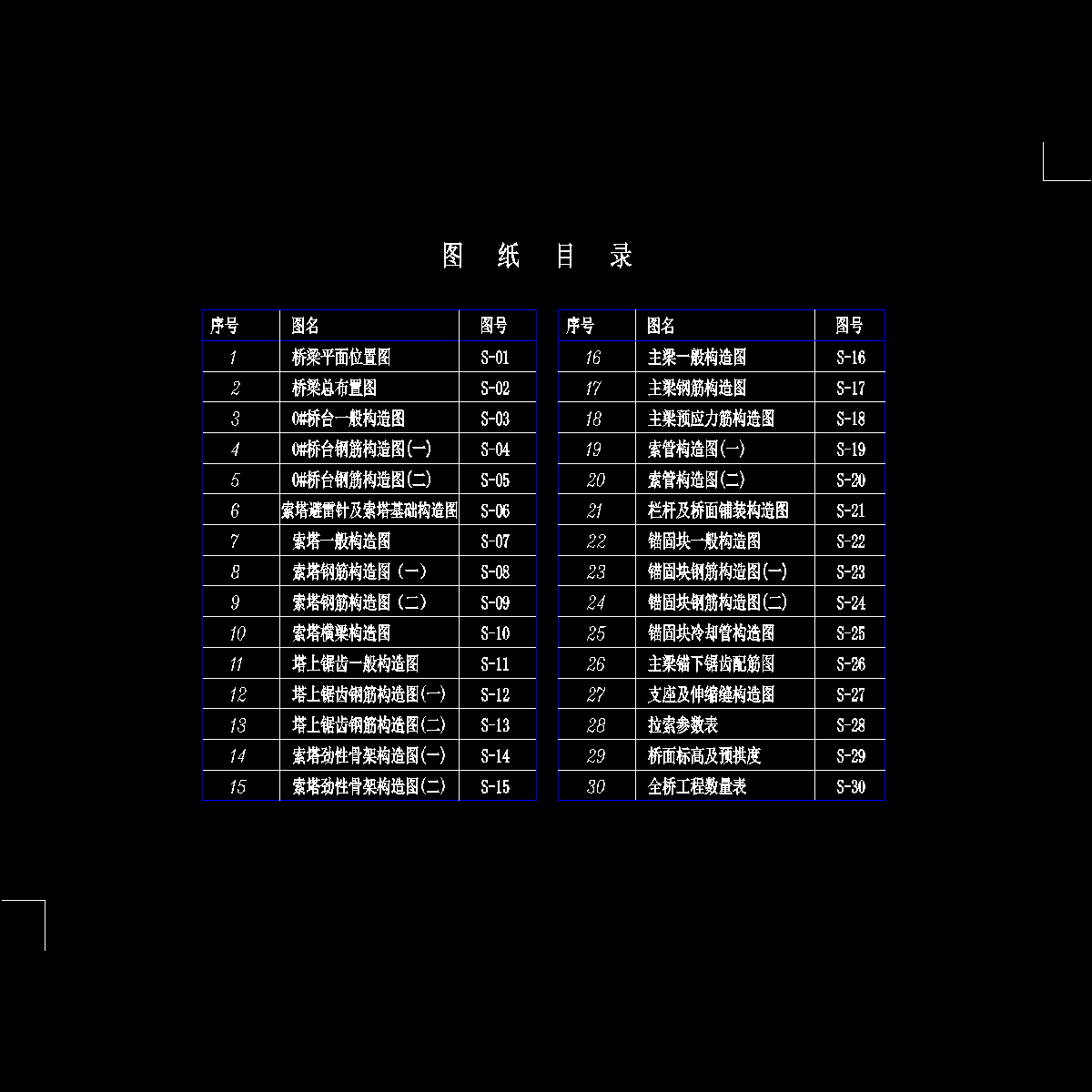

图纸列表
