盖板涵总体布置图纸33张(2m4m3m)

  • 位置:湖南
  • 跨径大小和多跨总长:6m
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 1-4.00m x 4.50m盖板涵
  • 1-4.00m x 4.00m盖板涵
  • 1-3.00m x 3.00m盖板涵
  • 1-3.00m x 2.50m盖板涵
  • 1-4.00m x 3.50m盖板涵
  • 1-4.00m x 3.00m盖板涵
  • 1-3.00m x 3.50m盖板涵
  • 1-4.00m x 3.00m盖板涵
  • 1-4.00m x 2.50m盖板涵
  • 1-3.00m x 3.00m盖板涵
  • 1-3.00m x 2.00m盖板涵
  • 1-3.00m x 1.50m盖板涵
  • 1-2.0x2.0m盖板涵
  • 1-2.0x1.5m盖板涵

附件详情

汽车荷载:公路-Ⅱ级。设计洪水频率:五十年一遇。
钢筋混凝土盖板涵跨径或管径1.5、 2.0、 3.0、4.0m,涵顶填土高度0.5~20,盖板宽度
或管节长度0.74m,0.99m。斜交0°~45°。
盖板涵主要材料:盖板采用C30混凝土,八字墙C40混凝土。当盖板顶覆土厚度大于4.5m时采用C40混凝土。涵洞墩台身采用C25混凝土,基础采用C25混凝土,洞口翼墙身及基础、涵底铺砌、洞口铺砌、截水墙采用M7.5浆砌片石;钢筋采用HPB235、HRB335钢筋,各种材料的技术条件均应满足相应的国家标准。
涵位地质情况:0.5m耕土。3.5m可塑状粉质粘土=180KPa。大于3m强风化板岩=500KPa。涵底要求地基容许承载力≥200KPa。185.30~185.17m为种植土=60KPa。185.17~184.85m为可~软塑状粉质粘土=110~130KPa。184.85m以下为全风化花岗岩=200KPa。
……共计33张,设计于

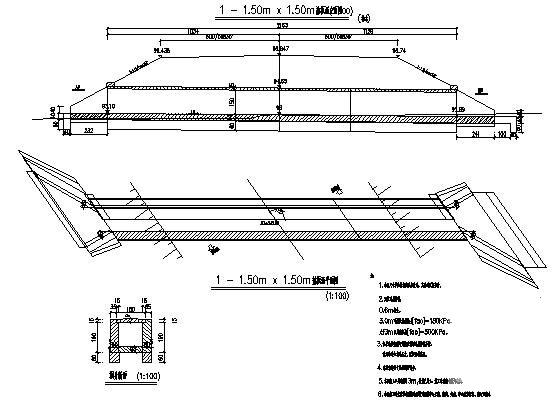

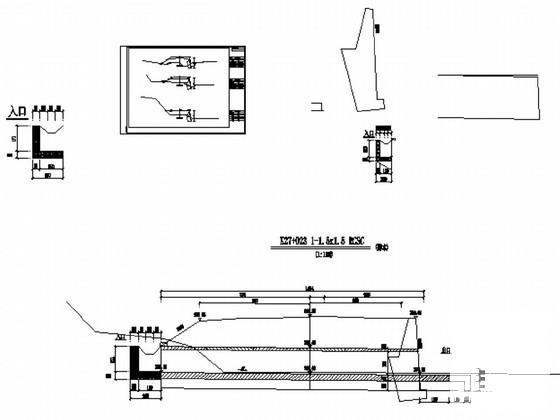

1-1.50m x 1.50m盖板涵

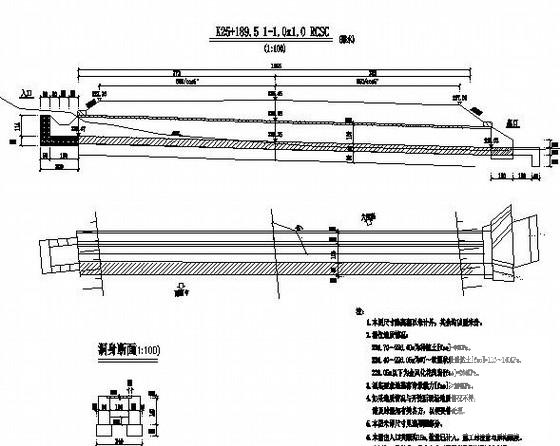

1-1.0x1.0盖板涵

1-1.50m x 1.50m盖板涵

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 盖板涵图纸 - 1
    盖板涵图纸 - 1
  • 盖板涵图纸 - 2
    盖板涵图纸 - 2
  • 盖板涵图纸 - 3
    盖板涵图纸 - 3
  • 盖板涵图纸 - 4
    盖板涵图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
