I级公路3-13米空心板桥拼宽设计图纸平面布置图及构造图

附件详情

原桥与拼宽桥采用"上部空心板铰接、下部结构不连接"的拼宽方式进行连接。

中孔 跨越村间水泥路 路面宽6米
原桥下被交路净空：3.8米
汽车荷载等级： 公路-I级
桥面宽度： 全宽42米 上、下行两幅桥间间隔1m
地震动峰值加速度：0.10g
设计安全等级： 二级

原桥设计为3-13米中桥，交角90度。
桥梁全长：43.04米
上部结构：预应力简支空心板 桥面连续
下部结构：柱式墩台（三柱式） 钻孔灌注桩基础
桥梁支座：板式橡胶支座
现桥面铺装总厚度：16cm
伸缩缝为养护专项更换的60型伸缩装置。
按照与原桥相同建筑设计结构形式，并结合地形及路线平纵面，桥梁设计跨径为3-13m，交角90o，中心桩号为K382+859.978。桥梁起点桩号K382+838.458，终点桩号K382+881.498。被交路净空按4.0米控制。

构造及设计要点：
拼接桥梁结构型式与原桥尽量保持一致，维持原桥受力状态和拼宽后桥梁整体性。

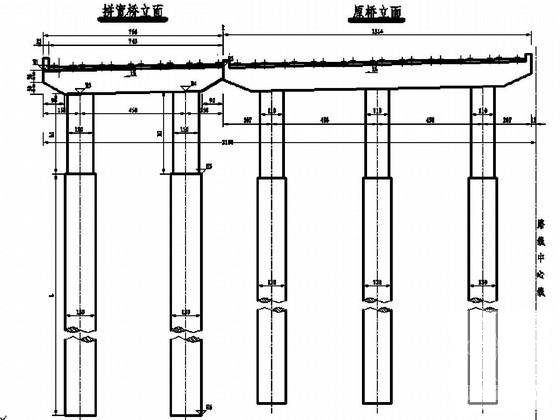

新旧桥之间采用上连下不接的加宽方式。
原桥墩台盖梁及耳墙位于新建加宽8m路基范围内32cm，为不破坏原桥台，该资料（新建加宽）采用盖梁横向尺寸为766cm,，使其与原桥之间保留2cm空隙。

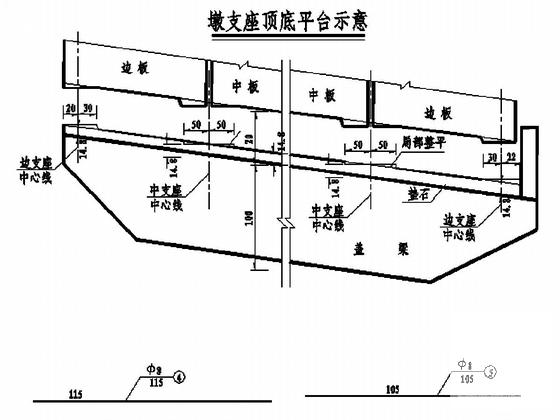

墩台顶设置锚栓和挡块增强限位措施，且两侧挡块粘贴橡胶板，以起到与板之间的抗震缓冲作用。


说明
全桥材料及主要工程数量表
桥位 平面布置图
工程地质纵断面图

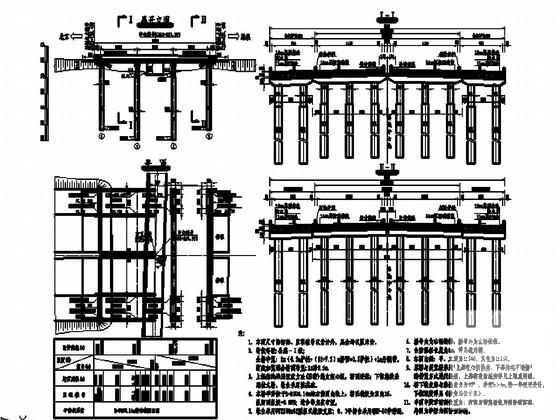

桥型布置图
墩台桩位坐标图
空心板平面布置图

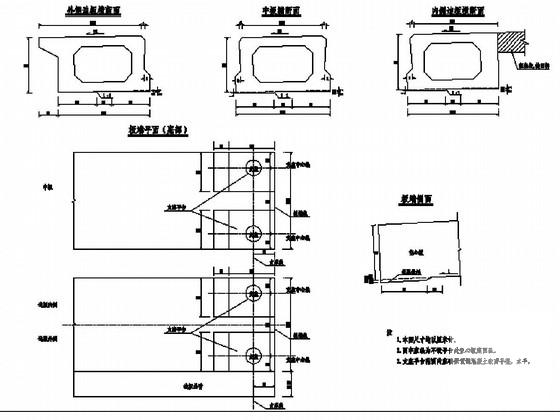

板底承托构造图
桥台一般构造图
桥台盖梁钢筋构造图
桥台垫石钢筋构造图
桥台挡块钢筋构造图
耳墙、背墙构造图
桥台基桩钢筋构造图
桥墩一般构造图
桥墩盖梁钢筋构造图
桥墩垫石钢筋构造图
桥墩挡块钢筋构造图

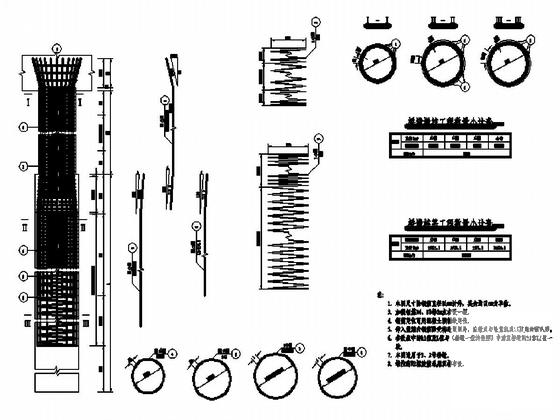

桥墩桩柱钢筋构造图（二）
锥坡防护构造图
被交路设计图
