市政道路排水工程施工大样图设计布置图及横断面图

附件详情

排水体制：
采用雨、污分流制。
雨水设计：
暴雨重现期：P=1年，雨水径流系数ψ=0.6，暴雨强度强度公式：采用蚌埠地区单一重现期暴雨强度强度公式，q=2957.275(1+0.399lgP) / (t + 12.892)0.747 （ L/s·ha）。地面集水时间采用15min，钢筋混凝土平口Ⅱ级管粗糙系数0.013，塑料管粗糙系数0.009，设计流速在0.9～1.5m/s 之间。
……

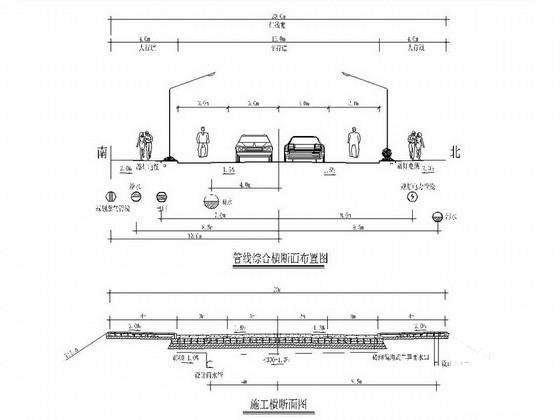

管道布置：雨水管布置在车行道下，距路中心线南4m。 污水管布置在人行道下，距路中心线北9.5m。 在设计路段内雨污水预埋管过路各设计九道（端口做检查井），接出红线外2m。沿路预留六道2×d300过路管（端口封堵），以备将来未预料管道过路之用，施工时也可以根据实际需要，经建设方同意设置过路管。
……

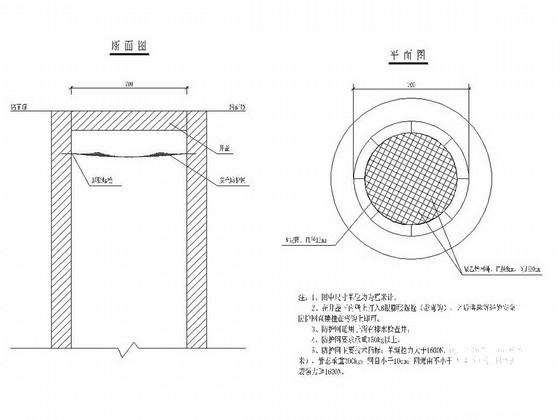

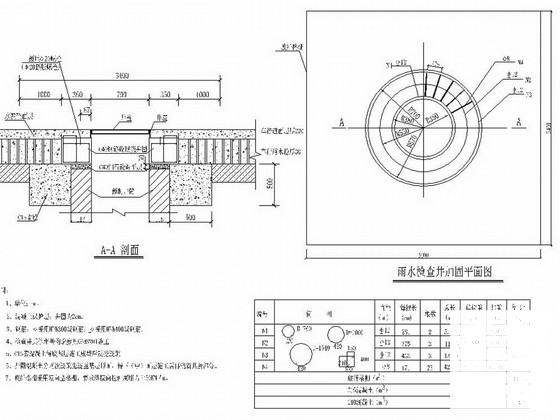

雨污水检查井均采用《混凝土模块式排水检查井》国标，图集号：06MS201-4。

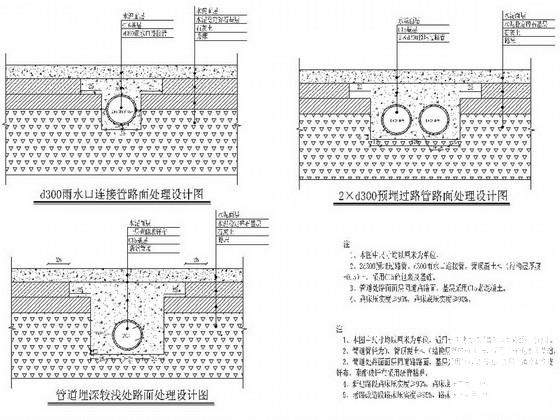

雨水口：雨水口采用砖砌偏沟式单箅雨水口和双箅雨水口，井箅采用铸铁井箅，详见06MS201-8；雨水口连接管采用d300Ⅱ级钢筋混凝土管，坡度采用1%，埋设见《d300雨水口连接管路面处理设计图》，雨水口加固详见《雨水口加固图》。
……
共17张，。
