1×13m的预应力钢筋混凝土空心板桥构造图及标准横断面图

资料简介
赚取积分

附件详情

设计说明
全桥工程数量汇总表

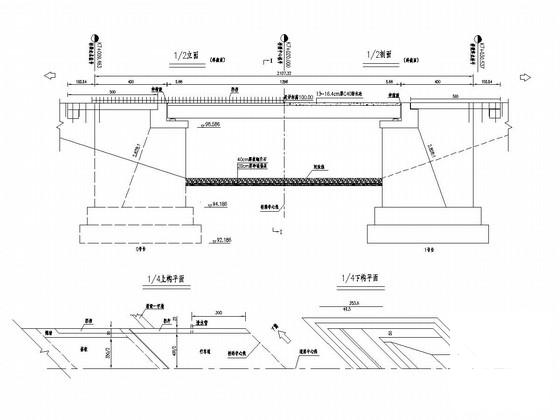

桥型布置图
标准横断面图
中板一般构造图
边板一般构造图
铰缝钢筋构造图
空心板底板加强钢筋构造图
桥面钝角加强钢筋构造图
封锚端钢筋钢筋布置图
预应力钢束构造图

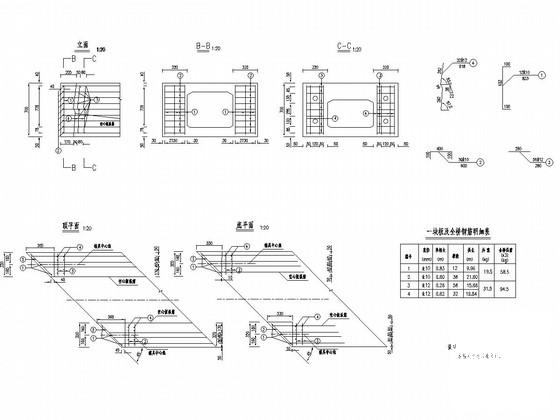

板端加强钢筋布置图
中板普通钢筋构造图（一二）
边板普通钢筋构造图（一二）
桥台一般构造图
桥台台帽钢筋布置图
桥台背墙钢筋布置图
桥台挡块钢筋布置图
桥面铺装钢筋构造图
栏杆钢筋布置图
桥面排水系统布置图
伸缩缝安装示意图
支座、垫石构造图
防震锚栓、支座安装示意图

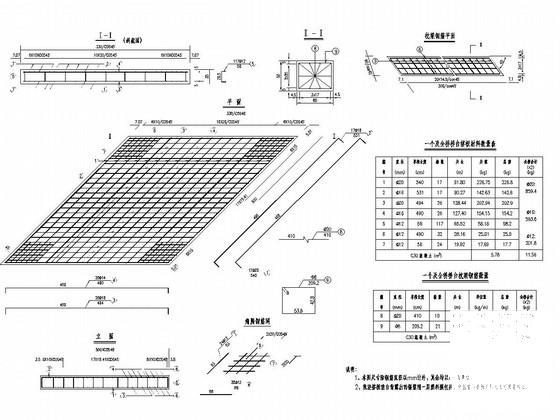

搭板及枕梁一般构造图
搭板及枕梁钢筋布置图
一字墙防护示意图

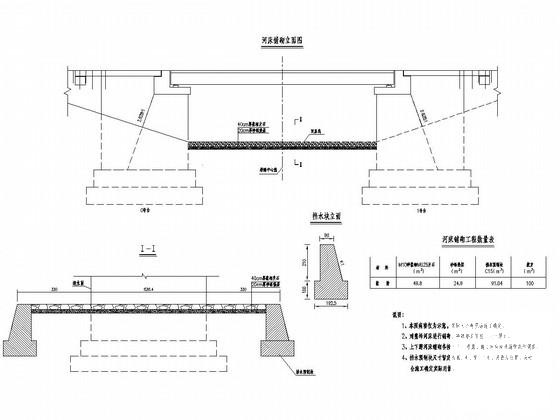

河床铺砌示意图
施工图预算

附件详情

【设计概况】
新建小桥,上部结构采用1×13m的预应力钢筋混凝土空心板，下部结构采用U型桥台配扩大基础。桥长21.07m，桥宽4.5 m。
【技术标准】
1．荷载等级：公路-Ⅱ级。
2．桥面宽度：0.25 m（栏杆）+4.0 m（车行道）+0.25 m（栏杆）=4.5 m。
3．桥面纵横坡：无纵坡，横坡为1.5%。
4．桥下河流不通航。
【主要材料】
支座：支座采用GYZ板式橡胶支座。
伸缩缝：采用GQF-C-40型伸缩缝。
泄水管：采用铸铁泄水管。
锚具：采用YM15-3、4锚固体系。
波纹管：内径为φ56mm。
……
含设计说明，施工图预算。
……
共计30张（20）
