地铁车站区间隧道工程技术标及施工图纸平面布置图
-
位置：山东
-
设计年代：近代
-
隧道所处的地质条件：土质隧道
-
隧道的长度：8100米
-
隧道所在的位置：城市隧道
-
隧道埋置的深度：浅埋隧道
-
隧道的用途分类：交通隧道
青岛地铁1号线瓦屋庄站～贵州路站区间，起自黄岛区瓦屋庄站，线路沿既有胶州湾隧道东侧向北下穿胶州湾湾口海域后，接入青岛主城区贵州路站，线路全长约8.1 km，其知名地产域段长度约3.49km，采用钻爆法施工。隧址区共所发现18条断裂，大部分为高角度、中新代脆性断裂构造，以压扭性为主，其宽度在数米至数十米不等。其中隧道海域段穿越4组14条断裂带。
施工工序横断面图
施工总

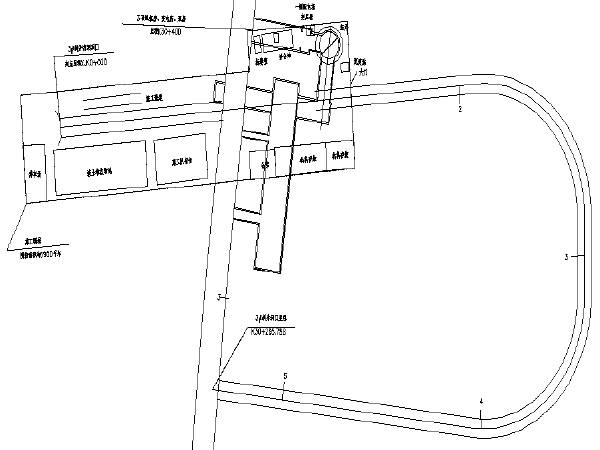

平面布置图

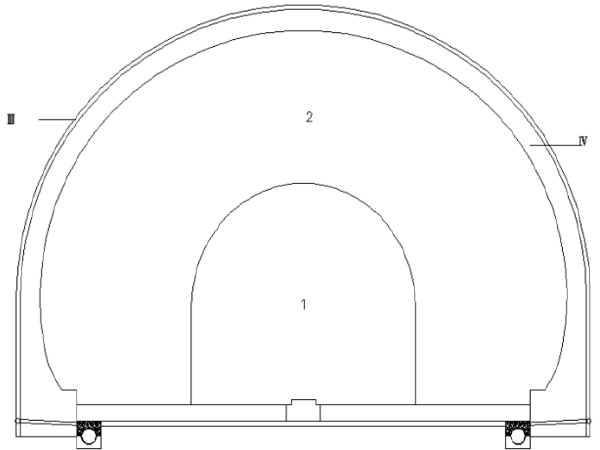

V级围岩地段施工工序横断面图

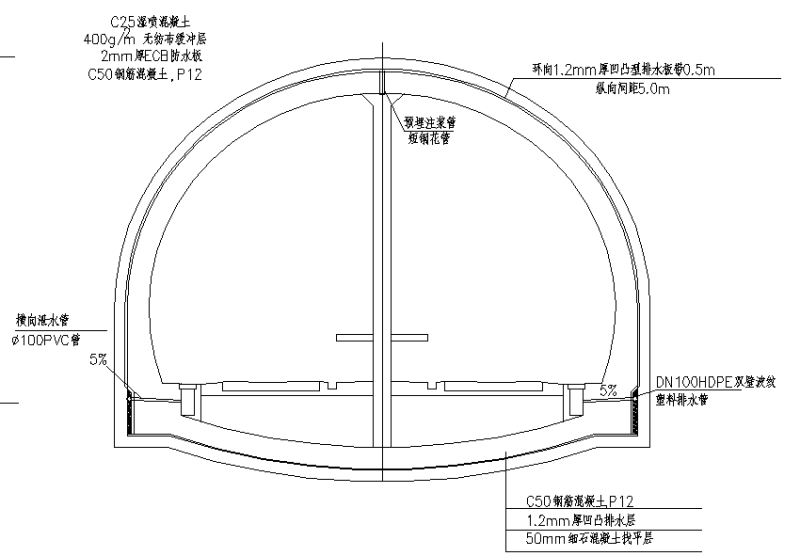

防水断面图

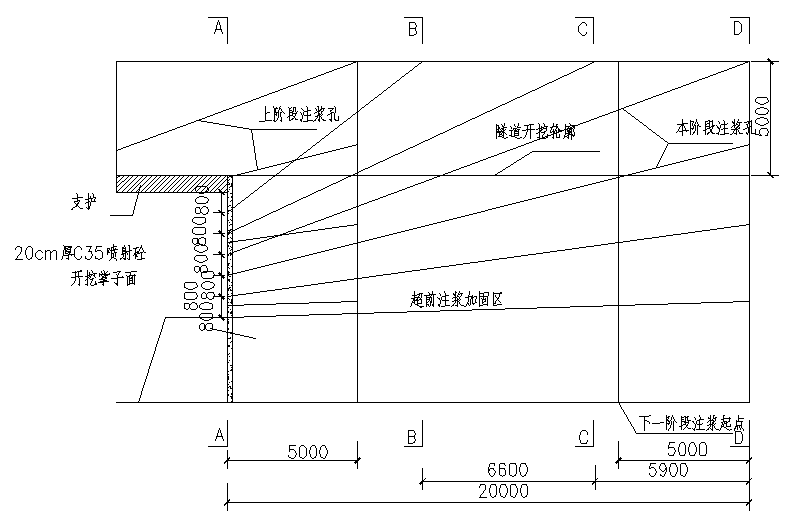

局部断面超前预注浆立面示意图
