地铁区间隧道轨道工程CAD图纸15张

附件详情

  • 说明
  • 区间马蹄形隧道整体道床设计图2
  • 区间马蹄形双线隧道整体道床横断面设计图
  • 区间马蹄形双线隧道整体道床设计图2
  • 车站矩形隧道整体道床横断面设计图
  • 车站矩形隧道整体道床设计图2
  • 区间马蹄形双线隧道钢弹簧浮置板轨道横断面设计图3
  • 区间圆形隧道整体道床设计图2
  • 区间圆形隧道钢弹簧浮置板轨道设计图2

附件详情

主要技术标准:轨距采用标准轨距1435mm,半径≤200m的地段应按相关规范进行轨距加宽;正线设计最高行车速度为80km/h;列车6节编组,全长140m;荷载:列车轴重16t,车辆固定轴距2.5m,定距15.7m;钢轨:正线采用60kg/m钢轨。扣件:正线采用弹性扣件。道岔:正线、辅助线采用60kg/m钢轨的9号道岔。轨枕布置:直线及半径>400m曲线地段,且线路纵坡<20‰时为1600对/km;当曲线半径≤400m或线路纵坡≥20‰时为1680对/km;线路平面最小曲线半径。区间正线:一般为350m,困难地段为300m;辅助线:一般为250m,困难地段为150m。线路区间最大坡度:正线最大坡度30‰,辅助线最大坡度40‰。轨道建筑高度:直线地段矩形隧道560mm,曲线地段另加h/2mm;圆形隧道740mm,直线地段马蹄形隧道560mm,曲线地段另加h/2mm;曲线超高采用外轨抬高一半、内轨降低一半的方法设置;曲线的最大超高为120mm,当设置的超高不足时,允许有0.4m/s2的未被平衡横向加速度。道床面应低于轨枕承轨面30~40mm,道床面横向排水坡度不小于3%。道床排水沟的纵向坡度应与线路坡度一致,并不宜小于2‰。道床内布设钢筋,钢筋布设应结合防杂散电流腐蚀要求进行。轨下基础:正线、辅助线除道岔地段外均采用整体道床;全线设1:40轨底坡,在道岔和道岔间不足25m地段不设轨底坡。
轨道设计范围:地铁线除车辆段以外的主线、辅助线(折返线、存车线、联络线、渡线)。轨道结构由钢轨、扣件、轨枕、道床和道岔等组成。
……共计15张,设计于2006年

DT-Ⅱ型扣件

钢弹簧浮置板式整体道床

区间马蹄形双线隧道整体道床设计图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

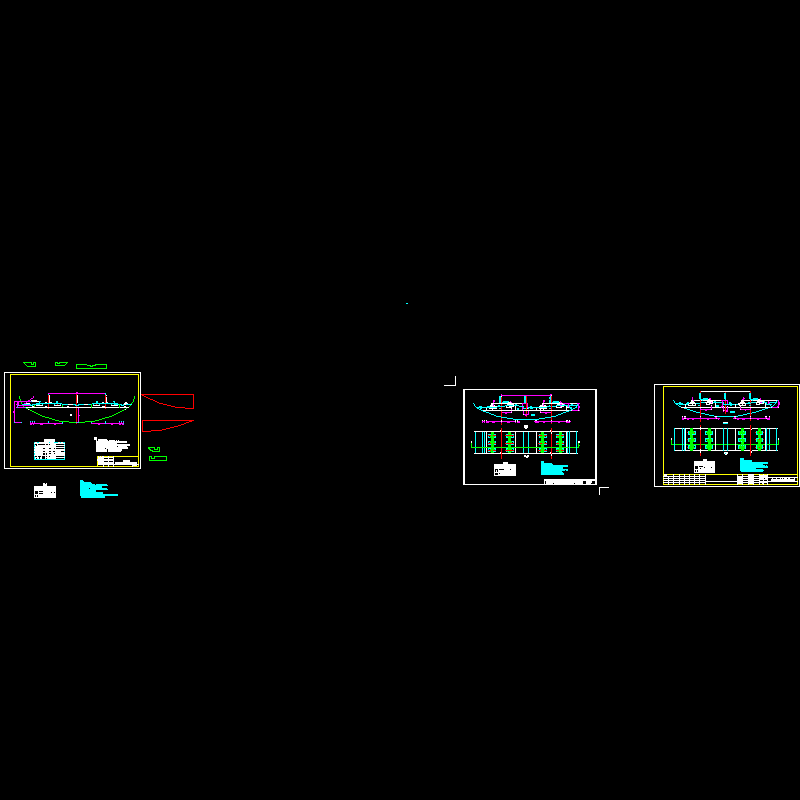

  • 附图1.dwg
    附图1.dwg

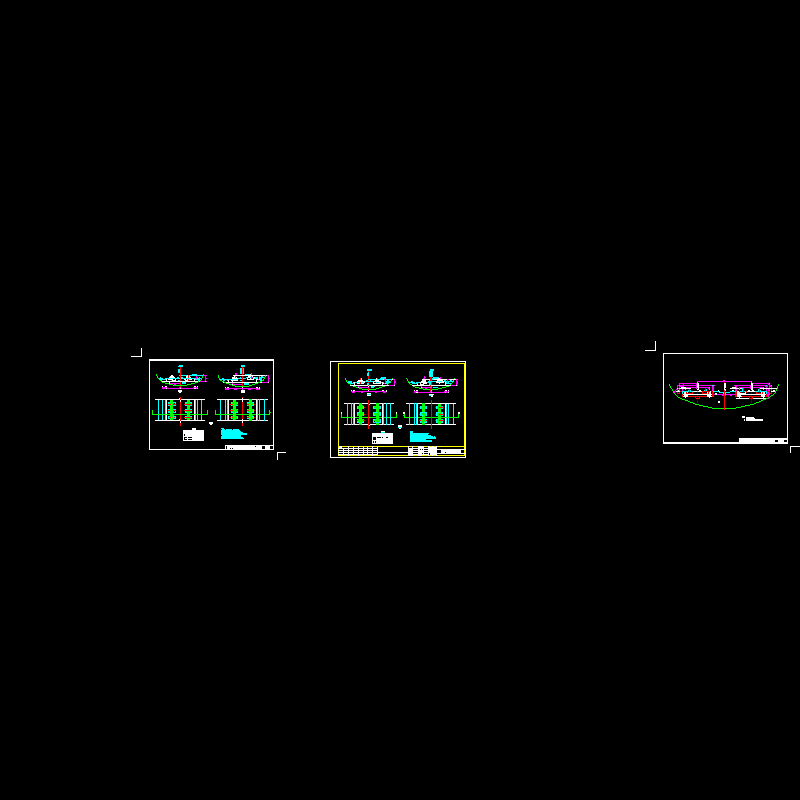

  • 附图2.dwg
    附图2.dwg

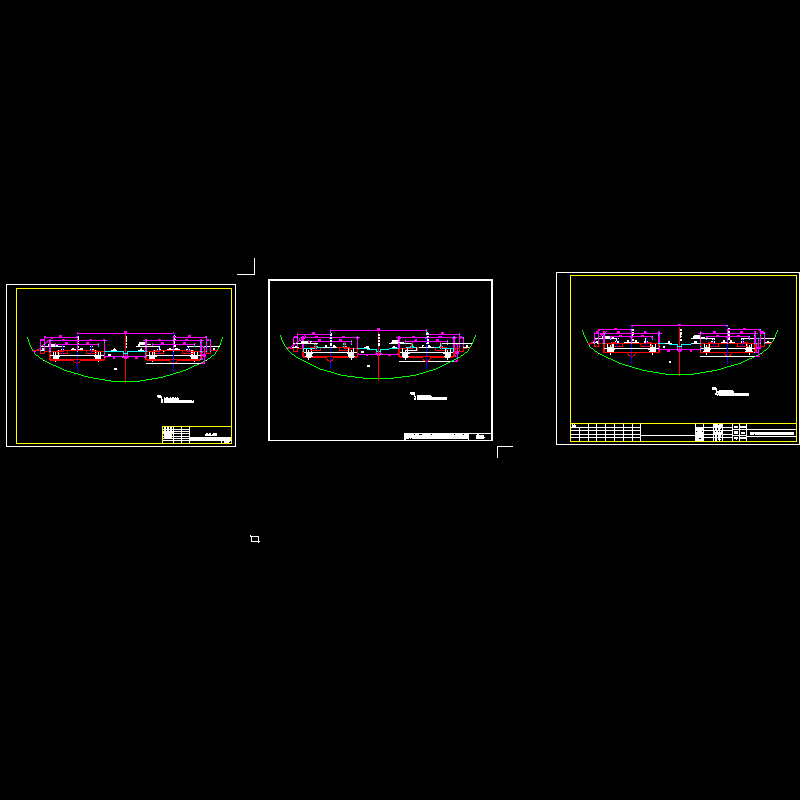

  • 附图3.dwg
    附图3.dwg
  • 附图4.dwg
    附图4.dwg
  • 附图5.dwg
    附图5.dwg
  • 附图6.dwg
    附图6.dwg
以上是部分截图,请下载附件后查看完整高清内容
