妇幼保健疗养性建筑给排水施工图纸平面图

搜索更多资源
  • 建筑类别：医疗
  • 建筑设计面积：5897.98平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 项目所在地：贵州
项目概要：该项目位于 贵州省 妇幼保健疗养性建筑 给排水施工图 ，总改造面积为5897.98平方米。该项目设计疗养病床60床以及婴儿游泳沐浴、孕妇保健护理等功能性用房。
设计范围：该项目范围内的室内给排水及消防系统。
部分图纸展示：



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

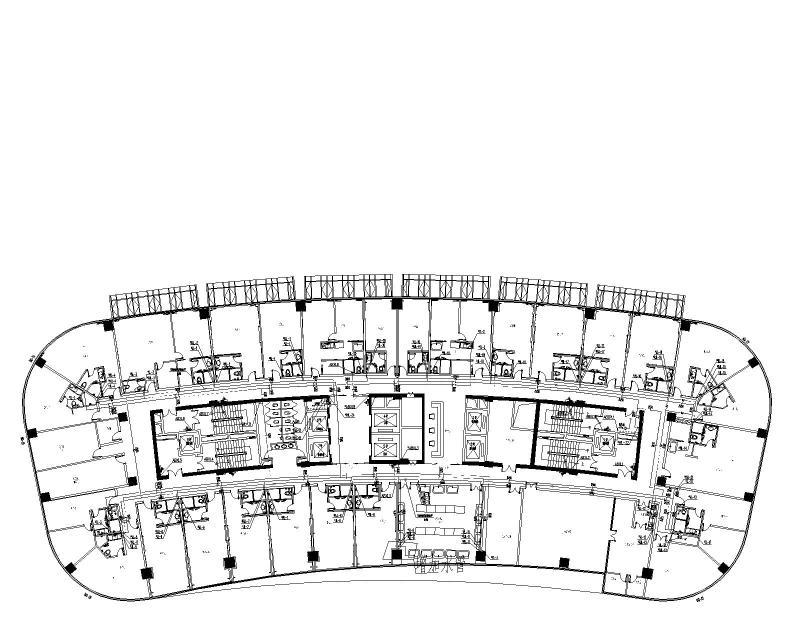

  • 十二层给排水平面图
    十二层给排水平面图

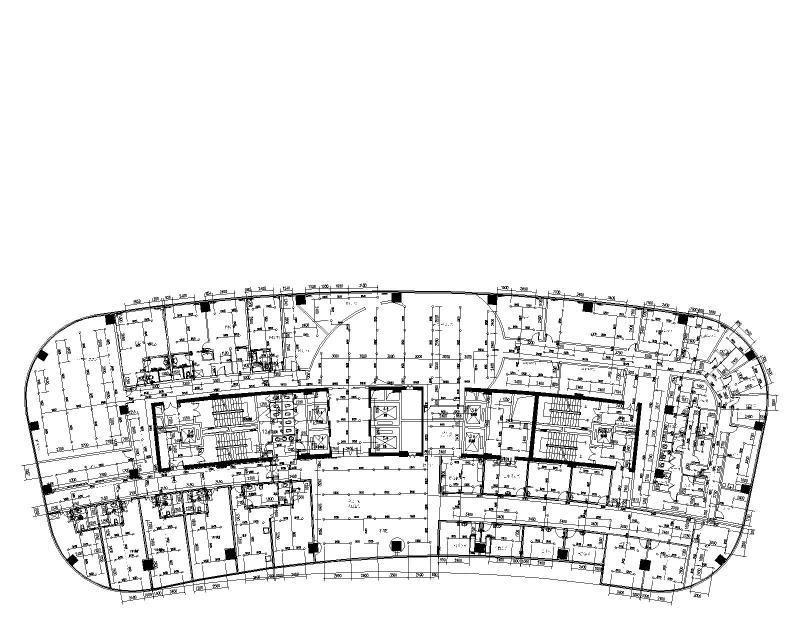

  • 十二层喷淋平面图
    十二层喷淋平面图

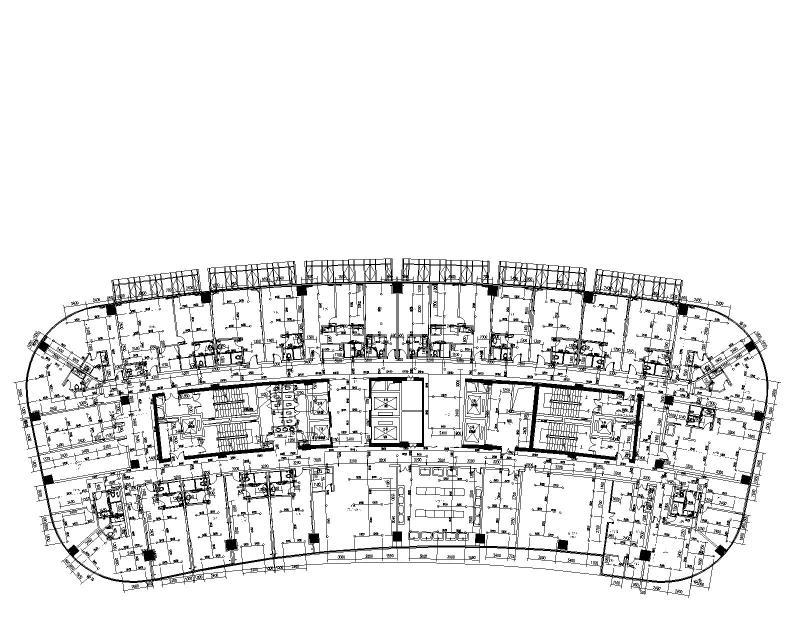

  • 十三层给排水平面图
    十三层给排水平面图

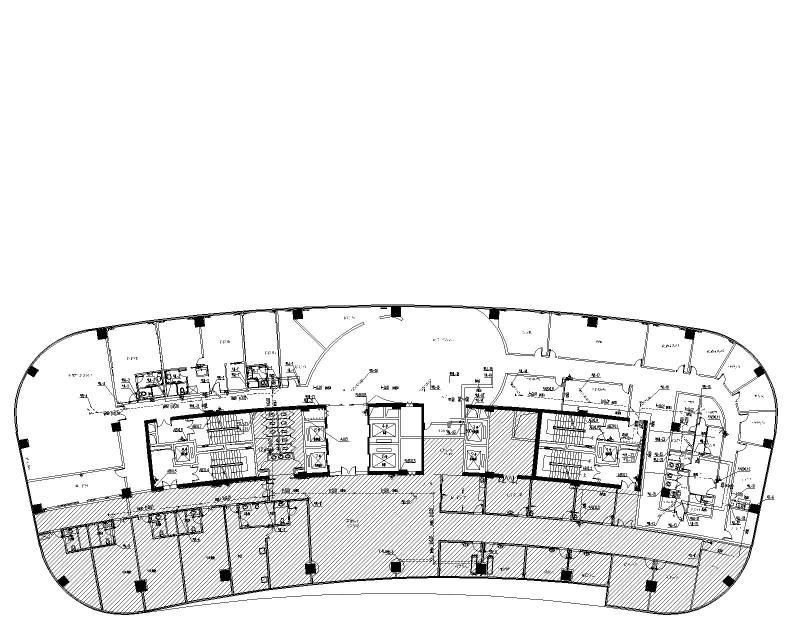

  • 十三层喷淋平面图
    十三层喷淋平面图

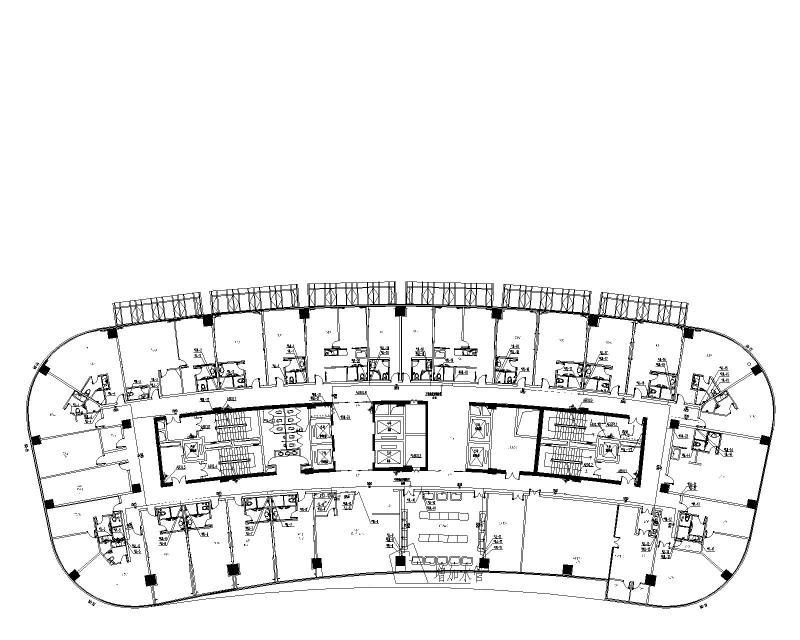

  • 十四层给排水平面图
    十四层给排水平面图
  • 扇形房4卫生间大样及系统图
    扇形房4卫生间大样及系统图
以上是部分截图，请下载附件后查看完整高清内容
