7524平米3层动物饲养楼洁净空调通风系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:科研,其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7524.6平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:66张
  • 设计内容:空调,通风
  • 水系统:单式泵
  • 送风方式:散流器送风,其他
  • 项目所在地:江苏

附件详情

  • 暖通施工图 设计说明一
  • 暖通施工图 设计说明二
  • 风口参数表
  • 组合式空调机组设备参数表
  • 回风机组设备参数表
  • 排风机组设备参数表
  • 一层风管高效过滤箱设备参数表
  • 一层空调风系统原理图一
  • 地下一层风口 平面布置图
  • 地下一层送回风管平面布置图
  • 地下一层新风管平面布置图
  • 地下一层排风管平面布置图
  • 地下一层排烟及加压送风管平面布置图
  • 每层风口平面布置图
  • 每层IVC送风管平面布置图
  • 每层IVC排风管平面布置图
  • 每层空调送回风管平面布置图
  • 每层空调新风管平面布置图
  • 每层排风管平面布置图
  • 每层马道设备平面布置图
  • 每层设备机房空调风管平面布置图
  • 每层设备机房空调水管平面布置图
  • 每层设备机房蒸汽管预留接口平面图
  • 每层设备机房冷凝水管平面布置图
  • 每层设备机房空调设备布置图
  • 地下室空调水管平面布置图
  • 每层空调水管平面布置图
  • 空调水系统原理图
  • 屋顶层排风管平面布置图
  • 屋顶层排风机平面布置图

附件详情

一、项目概要:
建筑主体地下1层,地上3层;该幢动物饲养楼总建筑面积7524.6平方米;地下室中央清洗区域及饲料,垫料库房,建筑面积为1210.98平米...
二、冷热源:
空调系统设计总冷负荷为3683KW,再热负荷为587kw,冬季热负荷为1536kw,冬季加湿量为1773kg/h...
三、空调系统:
1.剖腹产,观察室,洁库室等;空调面积为90平米;设计为全新风系统。
2.饲养室系统设计为“新风+回风+排风”系统,回风比例为50%...
四、通风系统:
1.右侧所有IVC笼具,为全新风系统,笼盒换气次数为80次/H。
2.走廊系统设计为一次回风系统,新风量的设计满足室内正压需求及工作人员所需的新风量...

图纸共66张。

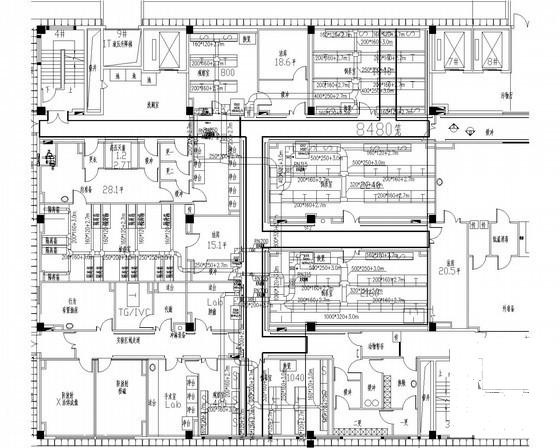

IVC排风管平面布置图

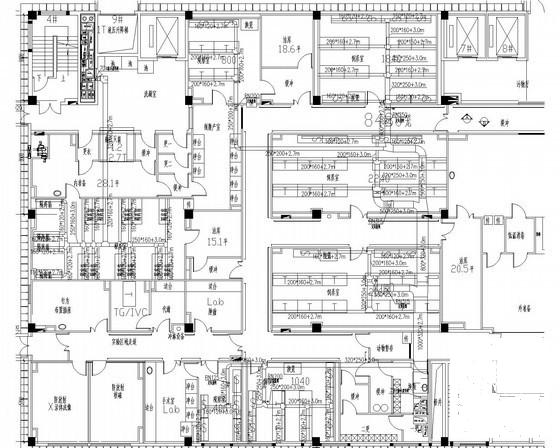

IVC送风管平面布置图

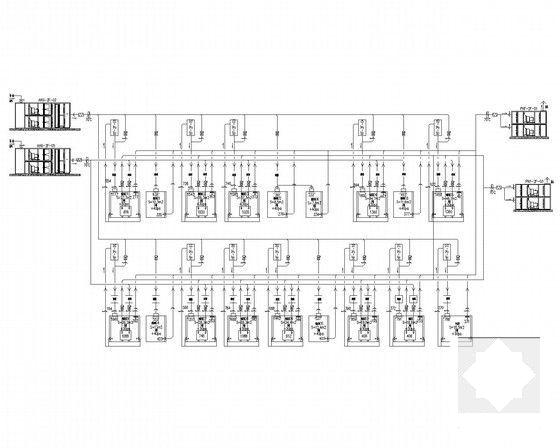

空调风系统原理图

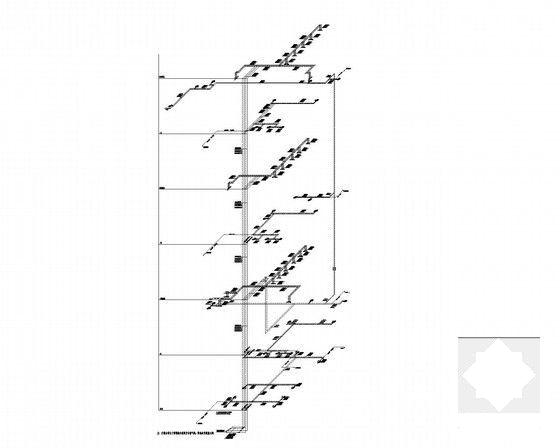

空调水系统原理图

空调新风管平面布置图

马道设备平面布置图

设备机房空调风管平面布置图

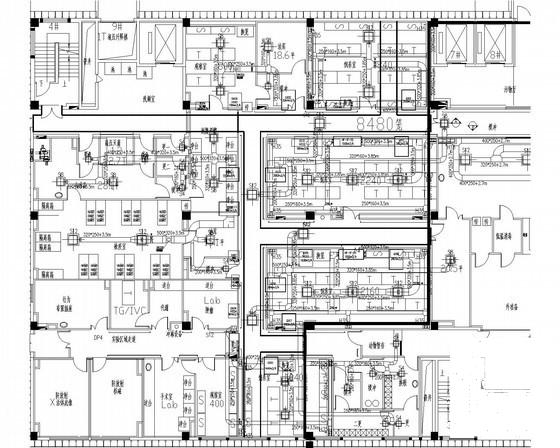

送回管平面图

地下风口平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 洁净空调系统设计 - 1
    洁净空调系统设计 - 1
  • 洁净空调系统设计 - 2
    洁净空调系统设计 - 2
  • 洁净空调系统设计 - 3
    洁净空调系统设计 - 3
  • 洁净空调系统设计 - 4
    洁净空调系统设计 - 4
  • 洁净空调系统设计 - 5
    洁净空调系统设计 - 5
  • 洁净空调系统设计 - 6
    洁净空调系统设计 - 6
  • 洁净空调系统设计 - 7
    洁净空调系统设计 - 7
以上是部分截图,请下载附件后查看完整高清内容
