19537平米4层商场空调通风防排烟施工大样图

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19537.38平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计内容:空调,通风,防排烟
  • 空调系统:全水系统
  • 节点大样:风机盘管

附件详情

该项目为1×2×3×4×5项目,地点位于×××,该工程建筑面积为:19537.38平方米,平方米地上四层,地下一层。建筑用途:地上部分一层为商业营业厅及门面房,二、三层为商业营业厅及精品屋,四层及四层夹层为放映厅及丙类二项以下储藏室, 地下室为戊类仓库和设备用房。耐火等级为地下一级,地上二级。建筑总高度23.70米。内容包括:某商场地下一层至四层空调 通风防排烟 图纸,设计与施工说明,风冷模块机房原理图,主要设备材料表,管线大样图等。共21副图,出图时间。

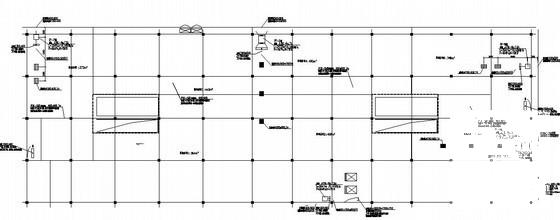

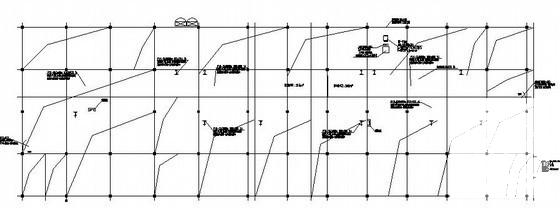

四层夹层通风及防排烟平面图

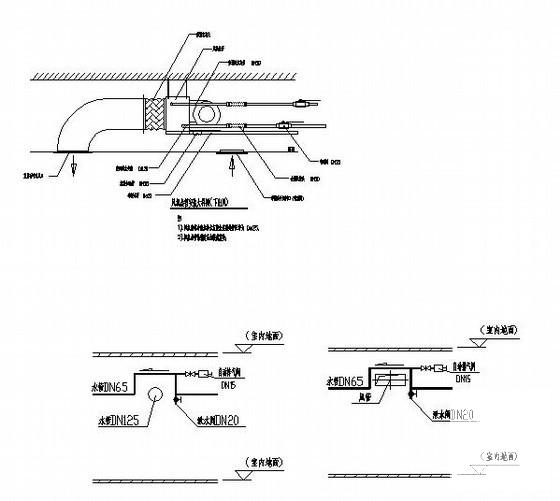

管道水平交叉大样图

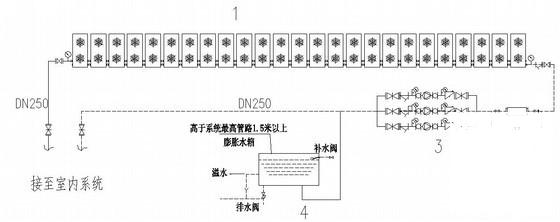

机房系统原理图
