28层小区住宅楼通风排烟施工图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:通风排烟
  • CAD版本:CAD2000
  • 参考图纸:9张
  • 建筑地上层数:28层
  • 建筑地下层数:2层

附件详情

该项目为某小区1#2#楼,地下两层,地下一层为自行车库,地下二层为汽车库,地上28层为住宅。防烟楼梯间设置加压送风防烟系统。加压送风机设在屋顶。该资料包含设计施工说明,通风排烟平面图及系统图。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

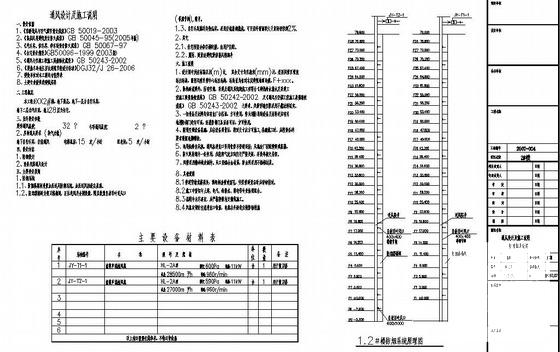

  • 住宅楼通风排烟 - 1
    住宅楼通风排烟 - 1

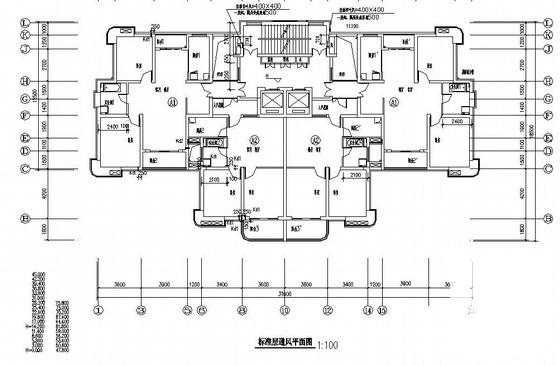

  • 住宅楼通风排烟 - 2
    住宅楼通风排烟 - 2
以上是部分截图,请下载附件后查看完整高清内容
