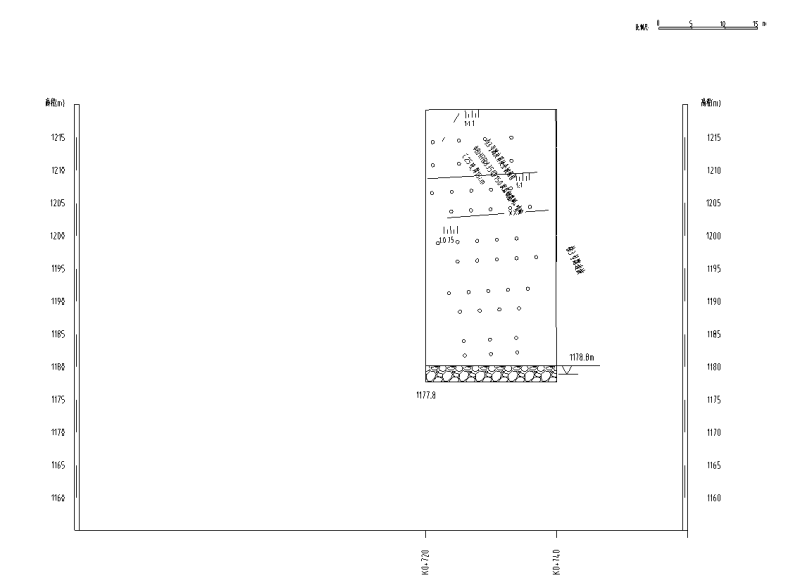

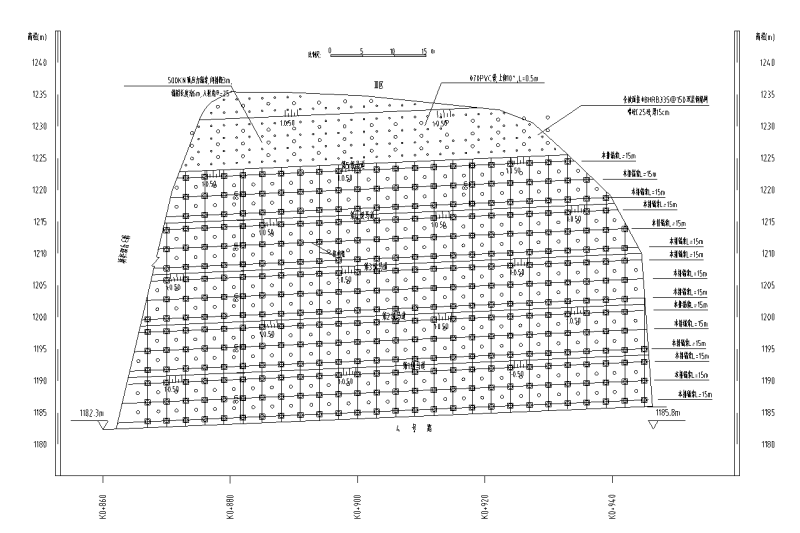

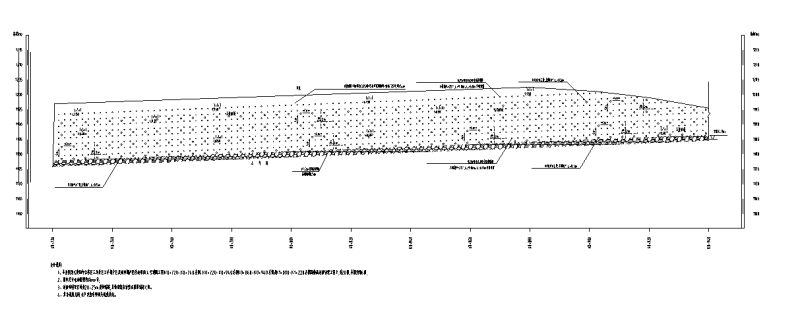

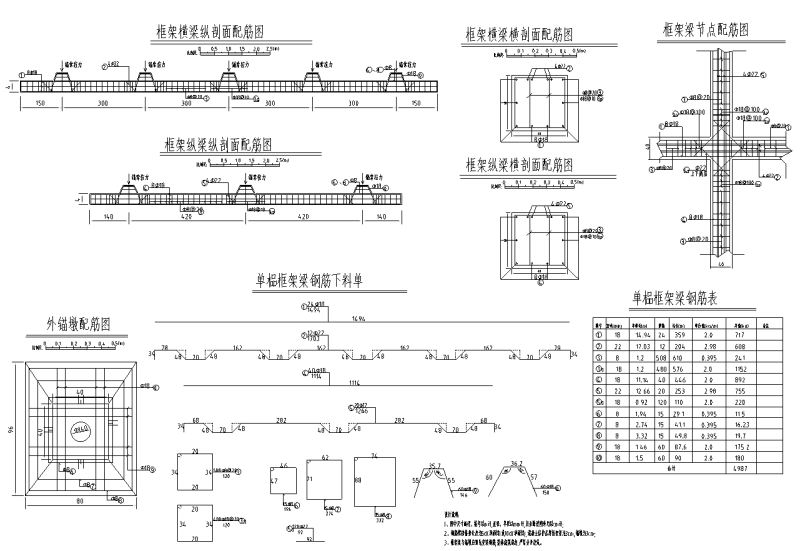

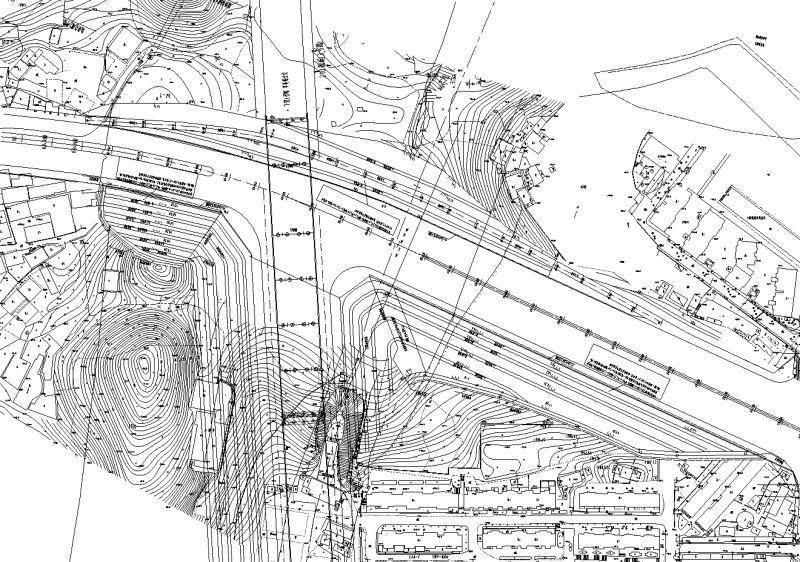

棚户区道路边坡治理工程施工大样图立面图

该资料为 棚户区改造道路边坡治理工程施工图设计

一、施工顺序

边坡开挖支护的总体顺序为:坡顶截水沟→覆盖层边坡开挖→覆盖层锚杆挂网喷浆支护→岩质边坡开挖→岩质边坡预应力框架锚索→岩质边坡锚杆挂网喷浆防护→下一级岩质边坡开挖及喷锚、框架锚索支护→…→全坡面截排水孔施工→坡顶防护栏。本级边坡支护强度满足设计要求后,才能进行下一级开挖支护施工。待边坡支护全部完成后,最后进行坡面绿化施工。
